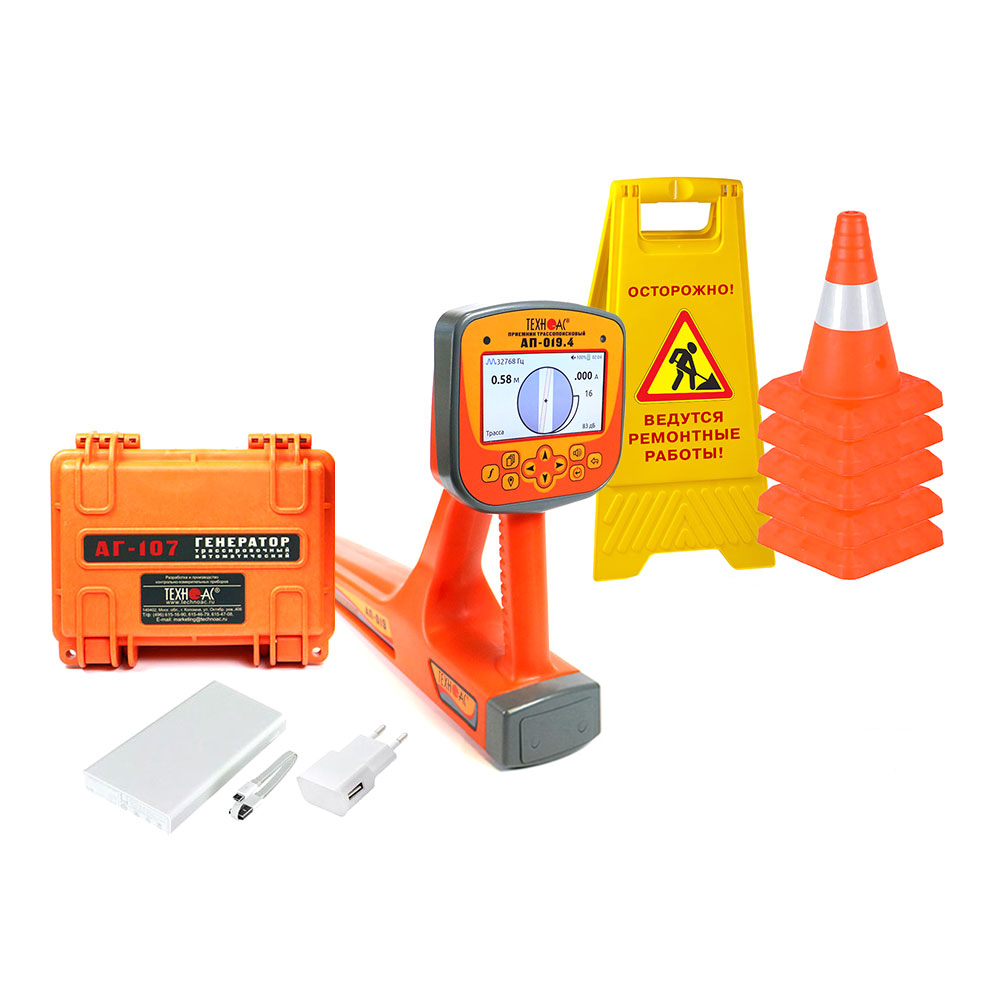

Успех 4.107Д — трассоискатель с цветным экраном

Name: Успех 4.107Д - трассоискатель с цветным экраном
SKU: 71233
Price: 460494 RUB
Availability: InStock

В наличии

Трассопоисковый комплект для обнаружения подземных коммуникаций и неисправностей кабельных линий перед земляными работами.

Приемник с цветным дисплеем определяет глубину залегания до 30 м, а генератор обеспечивает трассировку на расстоянии до 5 км и выходную мощность до 60 Вт.

Задать вопрос
Поделиться

Технические характеристики

Частоты фильтров	100, 1024, 120, 200000, 300, 32768, 50, 512, 60, 8192
Глубина обнаружения	0,01….30,00 м
Точность	± 5 см при глубине до 1 м, ± 5% от глубины залегания при глубине свыше 1 м, ± 5% при глубине свыше 1 м
Дисплей	Дисплей 4.3″, TFT, 480х272, 1000 cd/m2, 16 млн цветов автоматическая и ручная регулировка яркости
Время непрерывной работы	1.2, 5, 8
Диапазон рабочих температур	-30…+60, -30…60, -30…60 °С
Степень защиты оболочки	IP65
Мощность, Вт	30, 60
Режимы «Широкая полоса»	Электросети, ШП, Связь, 50..7 кГц
Двухчастотные режимы	512 / 1024 кГц; 1024 / 2048 кГц
Режимы «Две трассы»	512 / 50 Гц; 1024 / 50 Гц
«Своя» частота	Три редактируемые частоты из диапазона 51… 40000 Гц
Динамический диапазон входных сигналов	140 дБ
Количество встроенных датчиков	5
Максимальная чувствительность (33 кГц)	0,9 мкА на расстоянии 1 м
Подключаемые внешние датчики	ДКИ-117, DKI-65, ДОДК-117, MED-127, NR-117М, CI-105(108,110)/ХХ производства «ТЕХНО-АС»
Дальность связи при управлении генератором для АП-019.4L	До 1200 м при прямой видимости
Измерение «сигнального» тока в коммуникации	0,001….50,00 А
Работа с импульсными сигналами	При работе с генераторами производства «ТЕХНО-АС»
Режимы индикации	«Трасса», «Две трассы», «2F», «График 2F», «Пик», «Ноль», «График Макс», «График Мин», «Мин/Макс», «Шкала», «Зонд»
Звуковая индикация	Синтезированный звук с ЧМ; натуральный; звук нажатия кнопок; сигнал дефекта
Источник питания	Встроенный аккумулятор 12,8 А*ч; внешний источник 5 В, 3А (Power Bank)
Режим «Сон»	0…23 час 59 мин
Нагрузка «кабель выходной» или «клещи»	512 / 1024 / 8192 / 32768
«Антенные» режимы	8192 / 32768 для «LC» или 8192 для «AH»
Режимы «модуляции» (сигналы специальной формы)	Прерывистый «ПР» (кратковременные посылки синусоидального сигнала); длительность посылки 0,1 сек.; частота следования посылок 1 Гц; двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц); соотношение амплитуд 4/1
Выходной ток	≥ 5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «2F»; 3 – при частоте 32768 Гц
Заданный программой ток для автоматического согласования с внешней нагрузкой при контактном подключении	≥ 0,1 А
Максимальное выходное напряжение	≥ 48 – в двухчастотном режиме модуляции «2F»; 60 – в других режимах
Рабочий диапазон питающих напряжений	Минимально допустимое напряжение 10; максимально допустимое напряжение 15
Автономный аккумулятор	4 элемента LiFePO4 26700 3,2В последовательно
Устройство зарядное	Заряжает до напряжения 14,6 В током до 10 А; обеспечивает генерацию одновременно с зарядкой
Внешние источники питания	Напряжение 10…15 В, мощность ≥ 80 Вт; например, аккумуляторы автомобильные «12 В»
Автоматическое управление выходной мощностью в процессе генерации	Пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания
Автоматические выключения прибора	При напряжении питания < 8 В; при напряжении питания > 15,7 В; при коротком замыкании выхода в процессе автосогласования; при несоответствии режима генерации наличию или отсутствию внешней антенны на выходе; через ≈100 сек. в режиме «стоп» (если не нажимаются кнопки)
Согласование с нагрузкой	Автоматическое, до достижения определенной интенсивности энергопотребления или до достижения тока в нагрузке ≥ 0,1 А; ручное кнопками после автоматического согласования
Варианты подключения к исследуемой коммуникации	Контактное подключение с возвратом тока через землю; бесконтактное подключение со встроенной передающей антенной «LC»; с внешней индукционной передающей антенной «АН»; с индукционными передающими клещами
Классификация по ГОСТ Р 51318.22-2006	класс А
Выходной усилитель мощности	Модифицированный CLASS D, КПД до 85%
Светодиодные индикаторы	Отдельные светодиоды, обозначающие параметры и режимы
Цифровой индикатор	Отображает значения параметров и режимов, а также реализует мультиметр выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм)

Описание
Трассопоисковый комплект предназначен для определения местоположения и глубины залегания силовых и сигнальных кабельных линий, армированных оптоволоконных линий и трубопроводов из электропроводных материалов. Также он позволяет искать неисправности кабельных линий и обследовать местность перед земляными работами.

Приемник выполнен в виде моноблока с цветным ЖК-дисплеем. На экран выводятся изображение трассы, рассчитанная глубина залегания коммуникации и величина тока в линии. В комплект входит автономный генератор АГ-107 со встроенными элементами питания, дисплеем и индукционной антенной для бесконтактной трассировки.

Назначение.
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 30 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 5 км.
- Поиск электрических кабелей под напряжением и мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.
Режимы индикации приемника АП-019.4.
- «Трасса»
- «Ноль»
- «Пик»
- «График Макс.»
- «График Мин.»
- «Мин./Макс.»
- «2F 1024/2048»
Особенности
Приемник АП-019.4.
- Цифровой трассопоисковый приемник-моноблок с цветным дисплеем и автоматической и ручной регулировкой яркости.
- Рабочие частоты: 50, 60, 100, 120, 512, 1024, 8192 и 32768 Гц; двухчастотный режим 1024/2048 Гц; широкие полосы 50…7000 Гц и 7…14 кГц.
- Выбор активных рабочих частот и режимов работы.
- Функция «Компас», шкалы и графики изменения уровней входных сигналов.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Встроенный динамик с регулировкой громкости и настраиваемый режим «Сон» для экономии заряда батарей.
- Дополнительные функции при подключении внешних датчиков; меню на русском и английском языках.
- Возможность подключения внешнего аккумулятора Power Bank.
- Температура эксплуатации от -30 до +50°С.
Генератор АГ-107.
- Встроенный заряжаемый аккумулятор.
- Максимальная выходная мощность до 30 Вт в непрерывном и до 60 Вт в прерывистом режиме.
- Максимальное выходное напряжение до 60 В.
- Возможность работы от внешнего источника питания 10…25 В.
- Сигнализация и защита при подключении нагрузки с напряжением, а также защита от превышения допустимого напряжения внешнего питания и напряжения на выходных клипсах.
- Встроенный мультиметр отображает напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
- Ручное изменение мощности после автосогласования.
Применение
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.

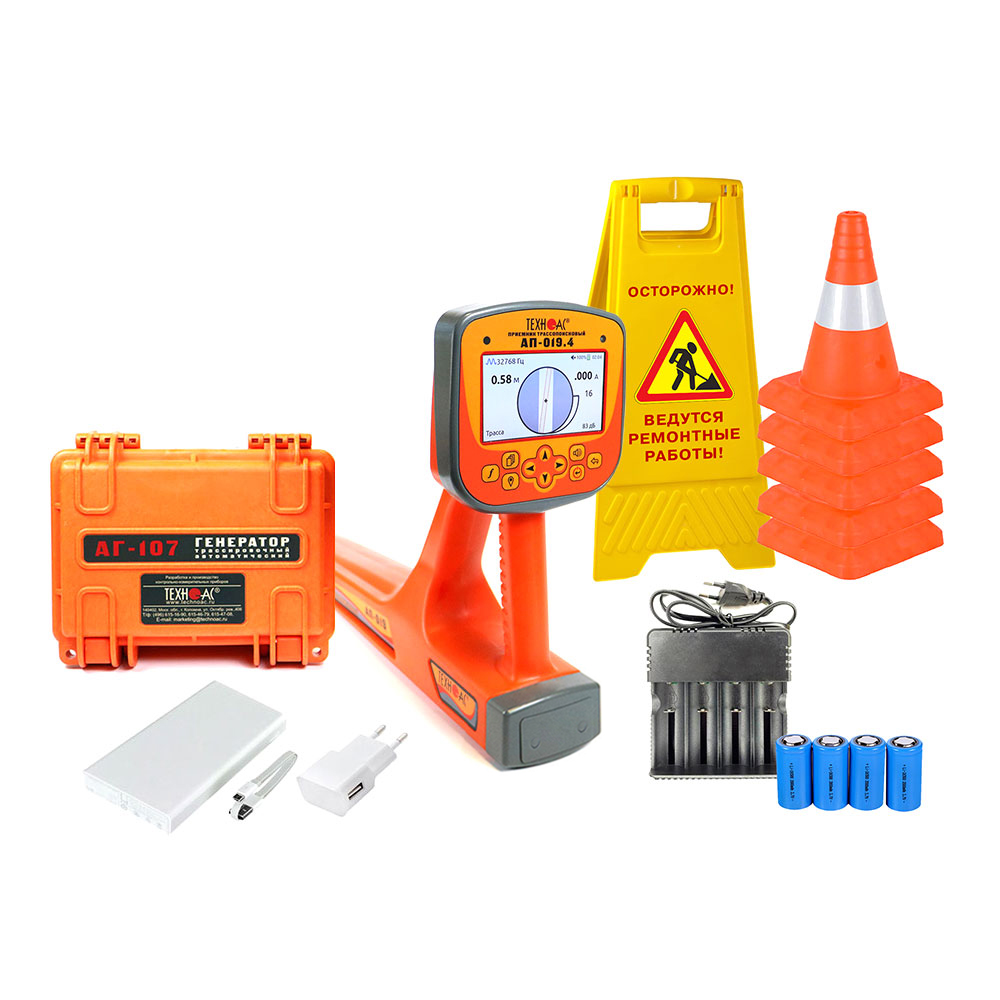

Комплектация
- Трассопоисковый приемник АП-019.4 — 1 шт.
- Генератор трассировочный АГ-107 — 1 шт.
- Устройство зарядное АГ107.02.010 — 1 шт.
- Кабель АГ120.02.020 — 1 шт.
- Кабель АГ120.02.050 — 1 шт.
- Кабель АГ105.02.020 — 1 шт.
- Контакт магнитный АГ120.02.090 — 2 шт.
- Штырь заземления АГ110.02.004 — 2 шт.
- Кабель USB 2,0 AM-mini USB 1 м — 1 шт.
- Power bank, 10000 mAh — 1 шт.
- Конус дорожный, высота 30 см — 5 шт.
- Аварийный знак «Люк открыт» или «Идут работы» — 1 шт.
- Зарядное устройство для приёмника — 1 шт.
- Сумка для приемника (чехол 53212) — 1 шт.
- Сумка для комплекта (чехол 53222) — 1 шт.
- Руководство по эксплуатации — 3 шт.
- Паспорт — 1 шт.
Дополнительная комплектация.
- Индукционная антенна ИЭМ-301.5.
