Успех АГ-309.60Ц — трассоискатель с цветным экраном

В наличии

Узнать цену

Трассопоисковый комплект предназначен для поиска подземных кабельных линий, металлических трубопроводов и других токопроводящих коммуникаций. Приемник автоматически определяет глубину залегания до 30 м, а генератор обеспечивает работу на расстоянии до 10 км.

Комплект оснащен приемником-моноблоком с цветным ЖК-дисплеем; подключение к трассе возможно контактным и бесконтактным способом.

Задать вопрос
Поделиться

Технические характеристики

Частоты фильтров	100, 1024, 120, 200000, 300, 32768, 50, 512, 60, 8192
Глубина обнаружения	0,01….30,00 м
Точность	± 5 см при глубине до 1 м, ± 5% от глубины залегания при глубине свыше 1 м, ± 5% при глубине свыше 1 м
Дисплей	автоматическая и ручная регулировка яркости, Дисплей 4.3″, TFT, 480х272, 1000 cd/m2, 16 млн цветов
Время непрерывной работы	Не менее 8 при яркости экрана 100 %
Диапазон рабочих температур	-30…+60ºС, -30…60, -30…60 °С
Степень защиты оболочки	IP65
Мощность, Вт	10, 120, 15, 18, 180, 30, 36, 45, 60, 7.5, 72, 90
Режимы «Широкая полоса»	Электросети, ШП, Связь, 50..7 кГц
Двухчастотные режимы	512 / 1024 кГц; 1024 / 2048 кГц
Режимы «Две трассы»	512 / 50 Гц; 1024 / 50 Гц
«Своя» частота	Три редактируемые частоты из диапазона 51… 40000 Гц
Динамический диапазон входных сигналов	140 дБ
Количество встроенных датчиков	5
Максимальная чувствительность (33 кГц)	0,9 мкА на расстоянии 1 м
Подключаемые внешние датчики	ДКИ-117, DKI-65, ДОДК-117, MED-127, NR-117М, CI-105(108,110)/ХХ производства «ТЕХНО-АС»
Дальность связи при управлении генератором для АП-019.4L	До 1200 м при прямой видимости
Измерение «сигнального» тока в коммуникации	0,001….50,00 А
Работа с импульсными сигналами	При работе с генераторами производства «ТЕХНО-АС»
Режимы индикации	«Трасса», «Две трассы», «2F», «График 2F», «Пик», «Ноль», «График Макс», «График Мин», «Мин/Макс», «Шкала», «Зонд»
Звуковая индикация	Синтезированный звук с ЧМ; натуральный; звук нажатия кнопок; сигнал дефекта
Источник питания приемника	Встроенный аккумулятор 12,8 А*ч; внешний источник 5 В, 3А (Power Bank)
Режим «Сон»	0…23 час 59 мин
Частоты SIN f1 / f2 / f3, ±0,1%	512 / 1024 / 8192
Частоты следования ударов НЧ / СЧ / ВЧ	0,5 / 1 / 2
Максимальное выходное напряжение с добавлением внешнего аккумулятора 12/24 В	330 В
Максимальное выходное напряжение при питании от сетевого блока	140 В
Сопротивление нагрузки при автономном питании, импульсы 512 и 1024 Гц	0,15…660; 0,3…330; 0,6…660; 1,2…330 Ом
Сопротивление нагрузки с внешним аккумулятором 12/24 В при наращивании напряжения питания до 36 В, импульсы 512 и 1024 Гц	0,9…1000; 1,8…500 Ом
Сопротивление нагрузки от сетевого блока, импульсы 512 и 1024 Гц	0,4…400; 0,7…200 Ом
Допустимое сопротивление нагрузки	любое (0…∞), ограничение тока на «низкоомных» нагрузках, работа на емкость оборванного кабеля
Согласование с нагрузкой	автоматическое, обеспечивающее достижение заданной мощности в нагрузке
Встроенный аккумуляторный комплект генератора	два свинцово-кислотных герметизированных аккумулятора 12 В / 7 Ач (технология AGM) с перекоммутацией: 12 В / 14 Ач или 24 В / 7 Ач
Сетевой блок для работы или зарядки аккумуляторов	выходное напряжение 15 В, выходной ток до 6,7 А
Выходной усилитель мощности	импульсный, технология CLASS D(BD), КПД > 80%
Модуль полного комплексного сопротивления на частоте 8192 Гц	36 Ом
Тип корпуса индукционной антенны	пластмассовый, герметичный

Описание

Трассопоисковый комплект предназначен для поиска подземных коммуникаций: кабельных линий, металлических трубопроводов и других коммуникаций из токопроводящих материалов.

В составе комплекта — приемник-моноблок с цветным ЖК-дисплеем, на который выводится изображение трассы. Приемник автоматически рассчитывает глубину залегания коммуникации до 30 м и величину тока в линии. Генератор имеет мощность до 180 Вт и дальность работы до 10 км.

Подключение к искомой трассе возможно контактным и бесконтактным способом.
Применение
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 30 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.
Рекомендуемые области применения.
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Особенности
Приемник АП-019.4.
- Цифровой трассопоисковый приемник-моноблок с цветным дисплеем и автоматической или ручной регулировкой яркости.
- Рабочие частоты: 50, 60, 100, 120, 512, 1024, 8192 и 32768 Гц; доступны двухчастотный режим 1024/2048 Гц и широкие полосы 50…7000 Гц и 7…14 кГц.
- Режимы индикации: «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048».
- Доступны выбор активных рабочих частот и режимов работы, функция «Компас», шкалы и графики изменения уровней входных сигналов.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Встроенный динамик с регулировкой громкости, настраиваемый режим «Сон» и возможность подключения внешних датчиков и Power Bank.
- Меню на русском и английском языках.
Генератор АГ-144.1.
- Выбор мощности генератора в зависимости от задачи: от 7,5 до 180 Вт.
- Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений и автоматическое повторное согласование.
- Длительное время непрерывной работы от собственного аккумулятора.

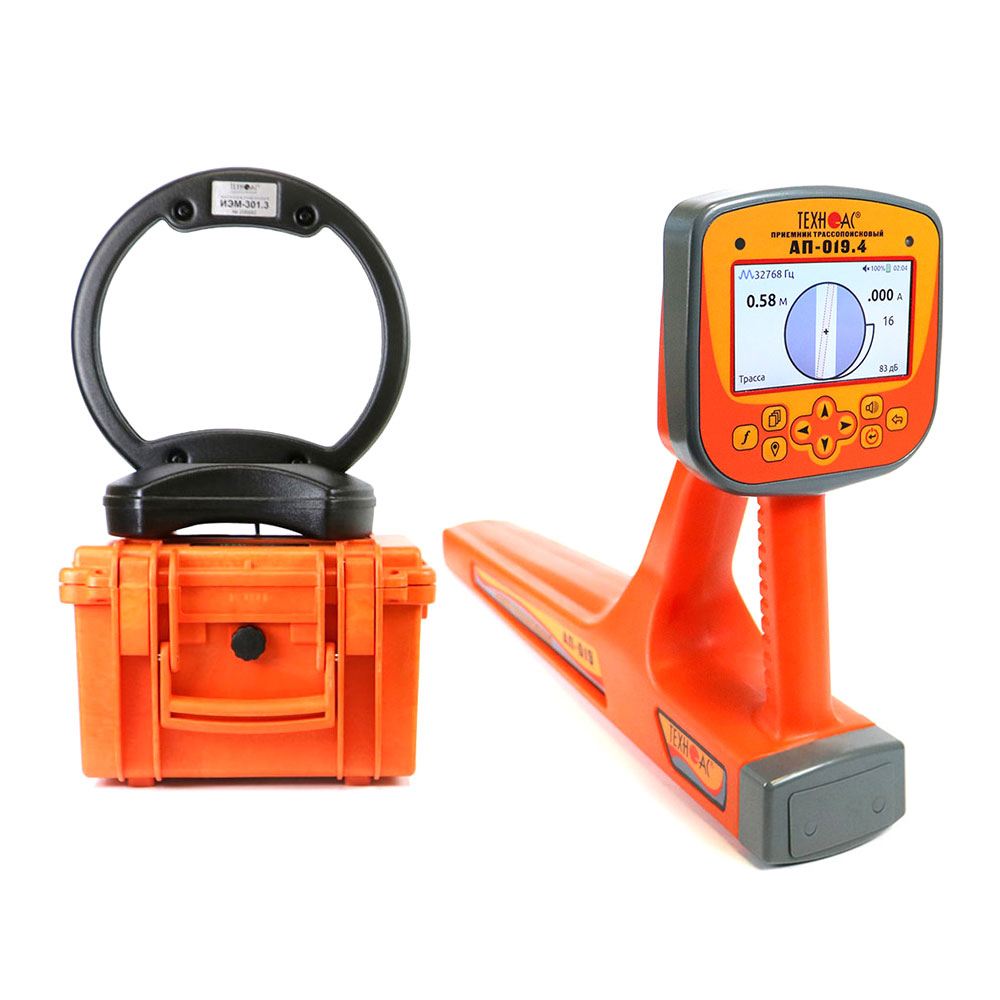

Комплектация
- Трассопоисковый приемник АП-019.4 — 1 шт.
- Генератор трассировочный АГ-144.1 — 1 шт.
- Индукционная антенна ИЭМ-301.3 — 1 шт.
- Источник питания ENP-120-12 — 1 шт.
- Кабель АГ144.02.020 — 1 шт.
- Кабель AG144.02.060 — 1 шт.
- Кабель АГ120.02.050 — 1 шт.
- Кабель АГ105.02.020 — 1 шт.
- Контакт магнитный АГ120.02.090 — 2 шт.
- Штырь заземления АГ110.02.004 — 2 шт.
- Зарядное устройство для приёмника — 1 шт.
- Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107) — 1 шт.
- Сумка для генератора АГ-144.1 (чехол 53187) — 1 шт.
- Сумка для приемника (чехол 53212) — 1 шт.
- Сумка для комплекта (чехол 53222) — 1 шт.
- Руководство по эксплуатации — 3 шт.
- Паспорт — 1 шт.
