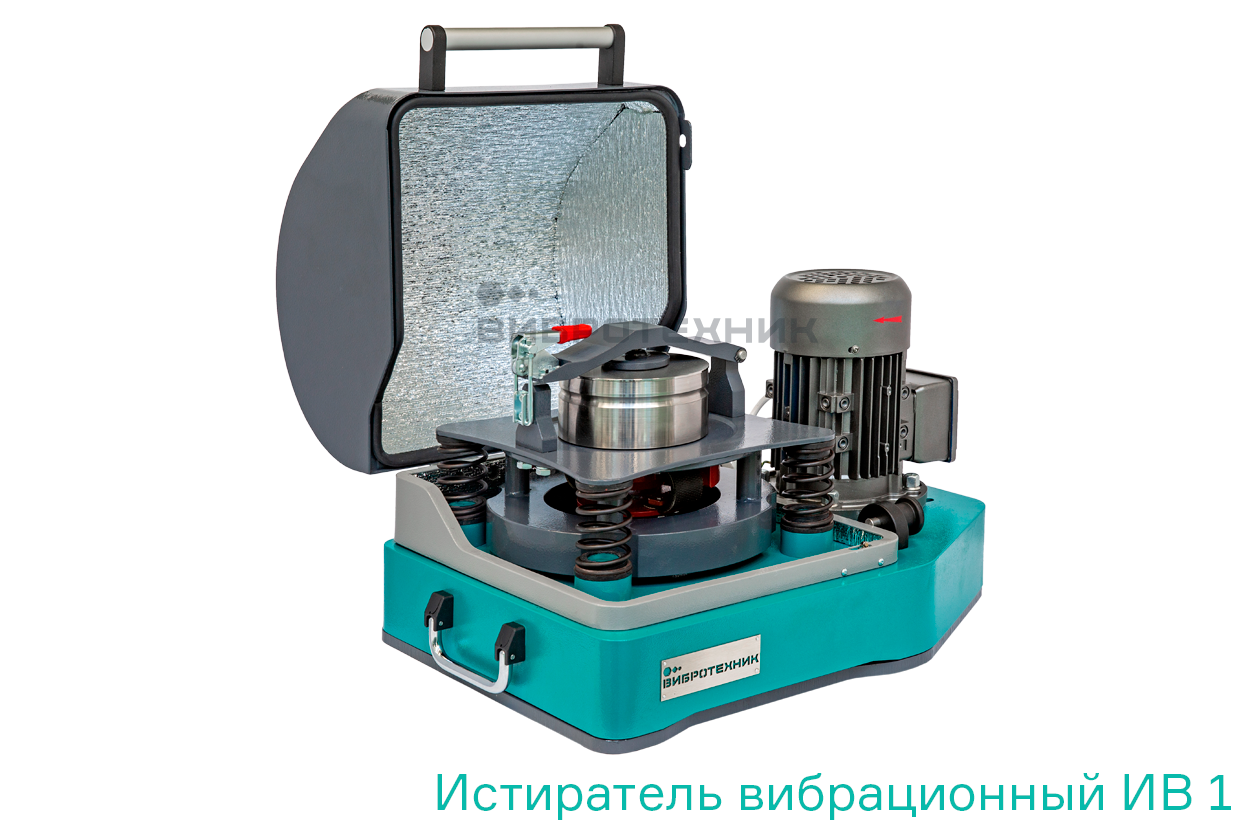

Истиратель вибрационный ИВ 1

В наличии

620 000 ₽

Добавить в корзину Купить в 1 клик

• Задать вопрос
• Поделиться

• Технические характеристики

  Минимальный размер частиц продукта истирания	90%<74
  Максимальная крупность частиц	5
  Объем	20-50
  Время истирания	1-30
  Твердость	8
  Напряжение, В	220
  Мощность, Вт	0.75
  Частота	1500
  Амплитуда колебаний	3.5
  Материал	ХВГ/40Х13/ WC/ZrO2
  Средний размер частиц продукта истирания, мкм	20-50
  Количество чаш, шт.	1
  Твердость гарнитур (чаша, крышка, ролик)	55-62 HRC/50-55 HRC/9 ед. по Моосу/9 ед. по Моосу
  Модель пульта управления	ППУ1-04 (с таймером)

• Описание

  В истирателе вибрационном измельчение происходит за счет истирания — одновременной деформации сжатия и сдвига. Крупность измельченного материала зависит от времени работы истирателя и физических свойств материала.

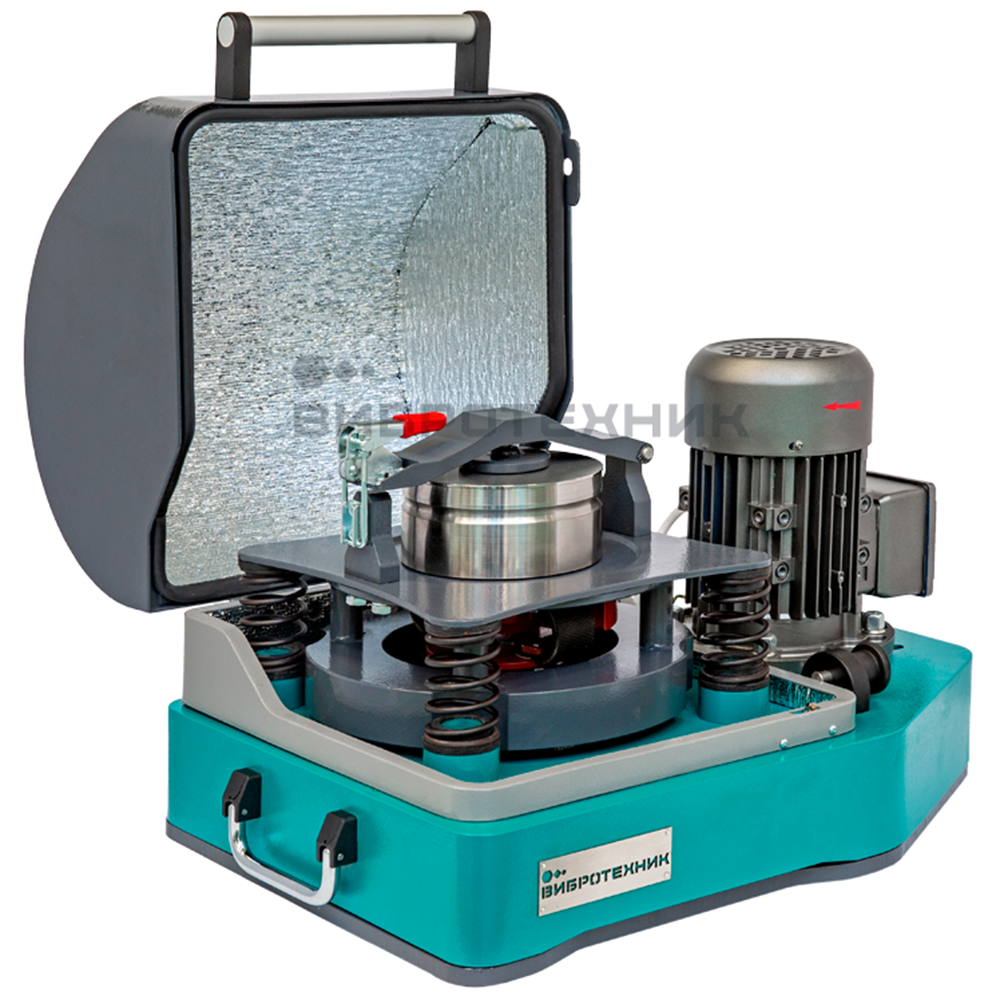

  На опорной плите через пружины смонтирована платформа с закрепленным на ней быстрозажимным устройством и чашей в сборе, состоящей из крышки, кольца, ролика и чаши. Вращение от электродвигателя передается через ременную передачу на приводной вал, смонтированный на плите в подшипниковом узле. От него крутящий момент передается через эластичную лепестковую муфту к дебалансу, закрепленному на оси платформы.

  Крышка, смонтированная на плите, предназначена для звукоизоляции и ограничения доступа к колеблющимся частям истирателя.

  Принцип работы. Платформа истирателя вместе с закрепленной на ней чашей совершает круговые колебания в горизонтальной плоскости. Кольцо обкатывается по стенкам чаши, а ролик — по стенкам кольца. Материал истирается между стенками чаши и кольцом, между роликом и кольцом, а также между нижними торцами ролика, кольца и дном чаши и верхними торцами кольца, ролика и крышкой.

• Особенности

  Эффективное измельчение. Характер колебаний чаши обеспечивает обкатку ролика по кольцу, а также обкатку кольца по внутренней стенке чаши. Форма мелющих органов обеспечивает циркуляцию материала внутри чаши.

  Удобство эксплуатации. Откидная крышка обеспечивает быстрый доступ к чаше. Предусмотрены быстрозажимное устройство крепления чаши и устройство натяжения клиноременной передачи.

  Эффективная шумоизоляция. Специальный шумоизоляционный материал на внутренней стороне крышки обеспечивает низкий уровень шума.

  Безопасность эксплуатации. Концевой микровыключатель исключает запуск с открытой крышкой.

  Оригинальный привод. Эластичная лепестковая муфта снижает уровень вибрации, передаваемой на опорную поверхность.

  Качественные рабочие органы. Чаша может быть изготовлена из закаленной инструментальной стали ХВГ, нержавеющей стали 40Х13, карбида вольфрама или диоксида циркония. Полировка чаши, крышки, кольца и ролика практически исключает заражение пробы частицами предыдущих проб.

  Измельчение без намола. Применение чаш из диоксида циркония или карбида вольфрама исключает намол железа при пробоподготовке.

  Комплектация пультом управления. Пульт предназначен для запуска и остановки оборудования и обеспечивает:

  • автоматическую остановку работы оборудования по истечении заданного времени;
  • автоматическое отключение питания при превышении максимального значения тока или коротком замыкании;
  • защиту оператора от поражения током;
  • защиту электродвигателя от перегрузки.

• Применение

  Отрасли применения:

  • Горнодобывающая
  • Металлургическая
  • Строительная
  • Химическая
  • Фармацевтическая

  Примеры материалов: ферросплавы, шлаки, кокс, стекло, сода, минеральные удобрения, гранит, мрамор, цемент, почва.

• Комплектация

  Базовый комплект поставки:

  • Истиратель вибрационный с чашей в сборе из инструментальной стали ХВГ, 220 В, пультом управления ППУ1-04 и стойкой для пульта.
  • Изготовление тары и упаковка.

  Рекомендуемый комплект поставки:

  • Базовый комплект.
  • Дополнительная чаша в сборе из инструментальной стали ХВГ — 1 шт.
  • Сито СЛ 20/50Н нормальной точности с полотном (лазер) (50,00 х 50,00 мм, нерж.сталь) и поддон диаметром 200 мм.
  • Тумба Т 80.
  • Совок малый (0,1 л).
  • Комплект лепестков (2 шт.).
  • Тара и упаковка.

• Документы

  • Скачать руководство по эксплуатации
  • Скачать описание товара

• Видео




• Дополнительно

  •

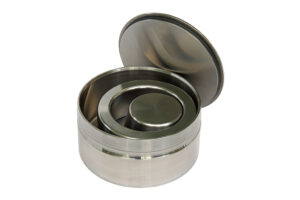

    Варианты исполнения чаш V400 для Истирателей вибрационных ИВ 1 и ИВ 3М

    По запросу
