VERDO SH1405 Осциллограф-мультиметр 100 МГц, 2 канала

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Количество каналов	2
  Полоса пропускания, МГц	100
  Частота дискретизации	500000000
  Наличие генератора сигналов	нет
  Входное сопротивление	1, До 10 МОм
  Диапазон коэффициента отклонения	1–10000
  Диапазон коэффициента развертки	2–1000000000000
  Время нарастания переходной характеристики	≤ 3.5
  Вид исполнения	Портативный
  Измерение постоянного тока (до), А	10
  Измерение переменного тока (до), А	10
  Вертикальное разрешение (A/D), бит	8
  Максимальная длина записи	10 K, 8 К
  Максимальная частота захвата, осц/с	10000
  Вертикальная развертка	10 мВ/дел – 10 В/дел
  Горизонтальная развертка	2 нс/дел – 1000 с/дел
  Точность временной развертки, ppm	±100
  Режимы входа	AC, DC, GND
  Частотомер	Да, 4 ½ разрядов; диапазон частот от 2 Гц до полной полосы пропускания
  Встроенный мультиметр	Да
  Анализ спектра	БПФ
  Фильтры в системе синхронизации	АС
  Дополнительные виды синхронизации	Фронт
  Тип отображения	Цифровой
  Дисплей	3,5″ цветной ЖК-дисплей, 320 × 240, 65536 цветов, TFT экран
  Интерфейс	USB
  Базовая погрешность, %	0.3
  Измерение постоянного напряжения (до), В	1000
  Измерение переменного напряжения (до), В	750
  Диапазон измерения электрической емкости	0 … 2 мФ
  Диапазон измерения сопротивления	0 … 100 МОм
  Измерение True RMS	Да
  Прозвонка цепи	Да
  Тестирование диодов	Да, 0 В — 2 В
  Удержание показаний	Да
  Страна производитель	Китай
  Максимальное входное напряжение	400 В (DC + AC пик)
  Пределы допускаемой относительной погрешности коэффициента отклонения	±3,0%
  Полная шкала мультиметра	4 ½ разряда (макс. 19999 отсчетов)
  Прозвонка	< 50 Ом - звуковой сигнал
  Емкость	20нФ – 2 мФ: ± (3%+10 е.м.р.)
  Напряжение	DCV: 200мВ ± (0,5% +10 е.м.р.), 2В, 20В, 200В,1000В ± (0,3% +5 е.м.р.); ACV (True RMS): 200мВ, 2В, 20В, 200В: ± (0,8% +10 е.м.р.), 750В: ± (1%+10 е.м.р.); частота: 40 Гц — 1000 Гц
  Ток	DCA: 0,2А, ± (0,8% +10 е.м.р.), 10A: ± (2,5% +10 е.м.р.); ACA: 0,2А, ± (1% +10 е.м.р.), 10A: ± (2,8% +10 е.м.р.)
  Сопротивление	200 Ом (0,8% +10 е.м.р.); 2 кОм (0,8% +5 е.м.р.); 20кОм ~ 2 МОм (0,8% +3 е.м.р.); 20 MОм: ± (1% +3 е.м.р.); 100 MОм: ± (5% +10е.м.р.)
  Тип питания	Сетевое (через адаптер) или с помощью аккумулятора
  Сетевое напряжение источника питания	Переменное напряжение 100В — 240 Вскз 50/60 Гц САТ II
  Питание на входе в прибор	постоянное напряжение 5 В, 2 А
  Аккумулятор	2200 мА·ч х2, (3,7 В, тип 18650)
  Рабочая температура (нормальные условия)	от 15 °C до 25 °C
  Температура хранения	от -20 °C до +60 °C
  Относительная влажность	от 30 до 80%
  Атмосферное давление	от 84 до 106 кПа

• Описание

  Портативный осциллограф ручной VERDO SH1405 объединяет в одном корпусе двухканальный цифровой осциллограф с полосой пропускания до 100 МГц и 4½-разрядный TrueRMS мультиметр.

  Аккумуляторное питание позволяет работать без подключения к сети более 4 часов. Прибор предназначен для выездных работ, сервисных центров и объектов с ограниченным доступом к электросети и рабочим пространством.

  Осциллограф подходит организациям, формирующим комплект приборов для лицензии МЧС, а также для образовательных и обучающих целей.

  Основные технические характеристики осциллографа.

  • Максимальная частота захвата — до 10000 осциллограмм/с.
  • Вертикальная развертка — от 10 мВ/дел до 10 В/дел.

  Основные технические характеристики мультиметра.

  • До 20000 отсчетов на дисплее.
  • Функции измерения напряжения и тока постоянного и переменного тока, сопротивления и ёмкости, тестирования диодов и прозвонки цепи.
  • Режим относительных измерений, ручной и автоматический выбор диапазонов, удержание показаний.

  Интерфейсы. Порт USB-Device обеспечивает подключение к ПК и экспорт сохранённых данных.

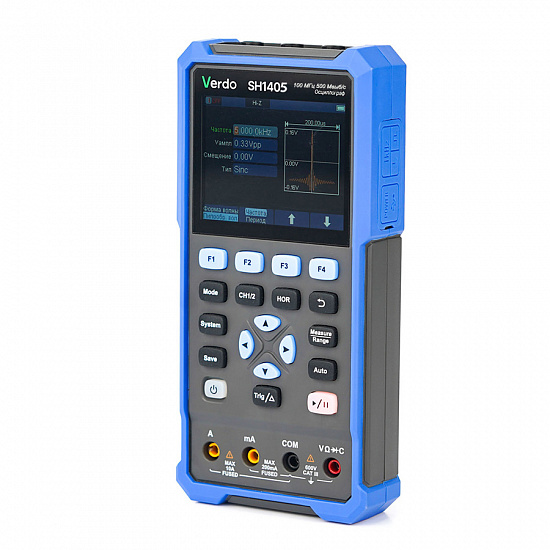

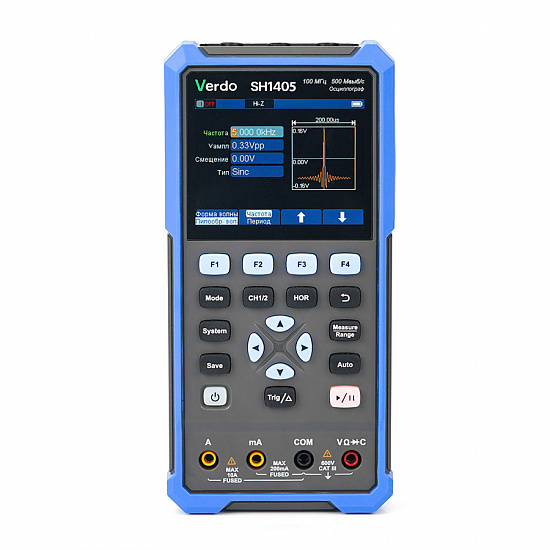

  Внешний вид и органы управления. На передней панели расположены входы каналов CH1 и CH2, входные гнезда мультиметра, кнопки управления и экран. На корпусе предусмотрены разъём зарядки или передачи данных по USB и опорная скоба.

  Работа за пределами лаборатории. Приборы VERDO SH1400 питаются от сменных аккумуляторов, обеспечивающих до 4 часов непрерывной работы без доступа к электросети, и позволяют проводить измерения с плавающим потенциалом. Встроенный противоударный хольстер защищает прибор от случайных падений и ударов. Опорная скоба позволяет размещать его на элементах конструкции обслуживаемых объектов. Пластиковое покрытие внешней поверхности входных осциллографических разъёмов предотвращает случайное соприкосновение оператора с высоким напряжением.

  Комбинация двухканального осциллографа, 4½-разрядного частотомера и 4½-разрядного мультиметра превращает прибор в портативную измерительную станцию.

  Сохранение результатов измерения. Во внутренней памяти прибора можно сохранить 4 настройки, 4 опорные осциллограммы, 4 копии экрана и 4 файла осциллограмм в формате CSV. Опорные осциллограммы могут отображаться одновременно с текущим сигналом. При подключении к ПК через USB прибор работает как накопитель данных, предоставляя доступ к копиям экрана и осциллограммам CSV.

  Автоматические и курсорные измерения. Предусмотрены курсоры, привязываемые к осциллограмме или экрану, и автоматические измерения параметров сигнала: частоты, периода, амплитуды, максимального и минимального значения, размаха, среднего и среднеквадратичного значений, скорости нарастания и спада, ширины положительного и отрицательного импульса. До 6 автоизмерений можно одновременно вывести на экран.

  Режимы сбора данных. Предусмотрены детектирование пиков для регистрации импульсных помех и режим X-Y для анализа фазовых соотношений между каналами.

  Встроенный мультиметр. Мультиметр имеет диапазон отображения 4½ разряда (20000 отсчетов), базовую погрешность 0,3% и измеряет напряжение и ток постоянного и переменного тока, сопротивление и ёмкость. Также предусмотрены тестирование диодов, прозвонка цепи, режим относительных измерений, автоматический и ручной выбор диапазонов и удержание показаний.

  Программное обеспечение для анализа на ПК. Программное обеспечение позволяет отображать осциллограммы на экране компьютера, сохранять данные измерений в файлы BIN и снимки экрана, а также проводить курсорные измерения. Прибор поддерживает управление посредством команд SCPI.

• Особенности

  • Встроенный мультиметр с базовой погрешностью 0,3% и 20000 отсчетов.
  • Масса 0,6 кг.
  • Противоударный хольстер.
  • Съёмная батарея позволяет работать в течение 3–6 часов.
  • Цветной ЖК-экран 3,5 дюйма, 320×240.
  • Функция сохранения сигнала.
  • Максимальное входное напряжение 400 Вп-п.
  • Курсорные и 7 типов автоматических измерений.
  • Встроенный 4,5-разрядный частотомер и русскоязычное экранное меню.

• Документы

  • Подробное описание Verdo SH1400
  • Брошюра Verdo SH1400
  • Руководство по эксплуатации Verdo SH1400
  • Сертификат и описание типа СИ VERDO SН1400
  • Декларация соответствия на осцилографы
  • Каталог Verdo
  • Скачать

• Комплектация

  • Осциллограф-мультиметр.
  • Сумка для переноски и хранения.
  • Адаптер питания.
  • USB-кабель.
  • Пассивный щуп.
  • Кабель с зажимом-«крокодилом».
  • Набор щупов к мультиметру (один красный и один черный).
  • Отвертка для согласования щупов.
