Описание
| Производитель: | ВОСТОК-7 |
| Номер реестра СИ: | 83954-21 |

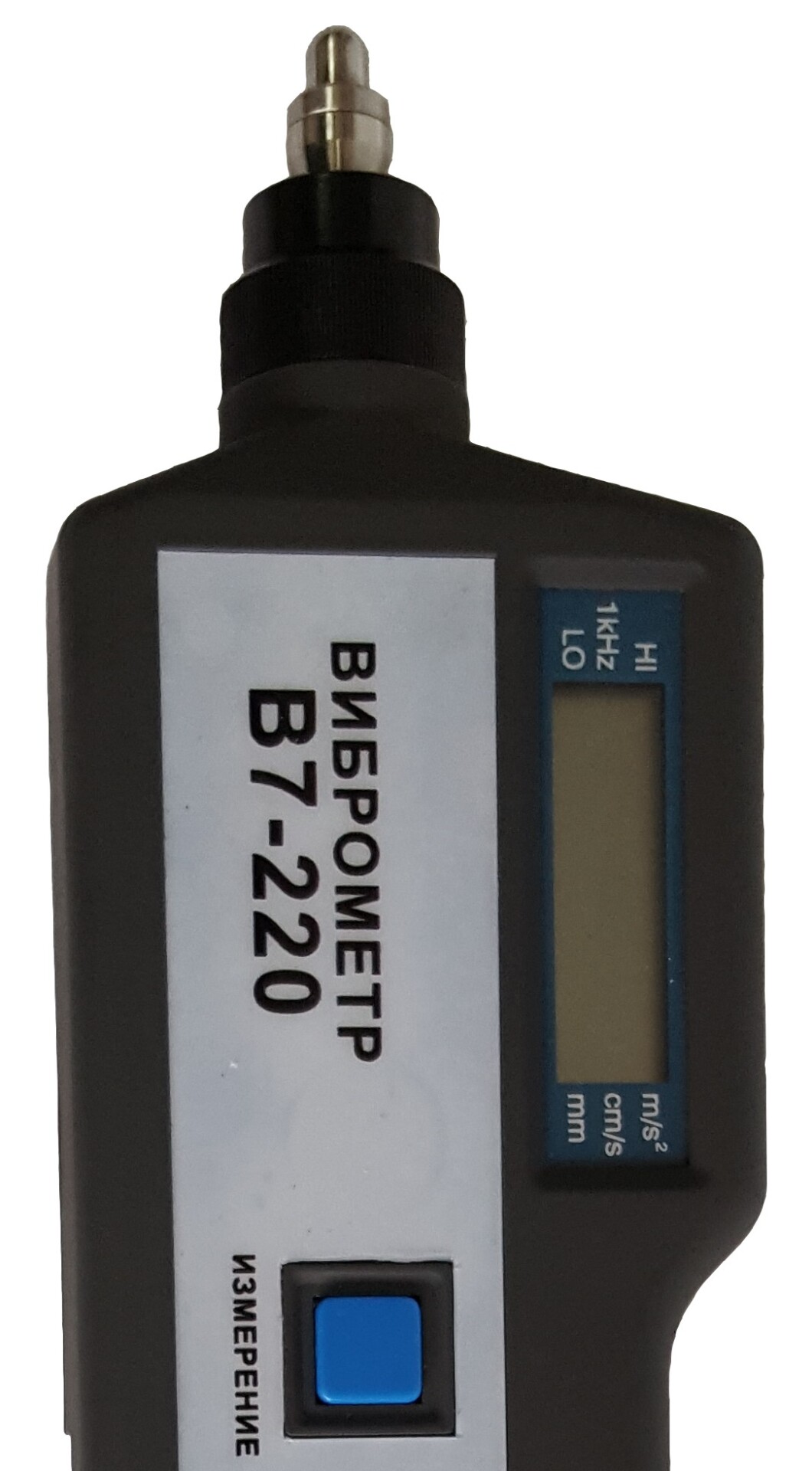

Виброметр В7-220 измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения, размах виброперемещений, а также имеет возможность замера температуры объекта тестирования (диапазон -20…+400 0С) и наушников-стетоскопа к прибору для прослушивания звука вибрации с переключением селектора диапазона на высокую и низкую частоту. Прибор оснащён внутренним датчиком с возможностью подключения дополнительного выносного датчика (поставляется только вместе с заказанным измерительным блоком), имеется короткий щуп для измерений на высоких частотах и дополнительно можно заказать длинный щуп для измерений в диапазоне низких частот от 10 Гц до 1 кГц.
Принцип действия виброметров основан на преобразовании механических колебаний в электрический сигнал с помощью пьезоэлектрического датчика ускорений, с последующей обработкой полученных данных. Виброметры состоят из выносного датчика ускорений, соединённого с измерительным блоком с помощью кабеля. Измерительный блок принимает и обрабатывает электрический сигнал, поступающий от датчика, соответствующий величине виброускорений, и производит одинарное или двойное интегрирование для измерений виброскорости и виброперемещений.
Виброметр позволяет измерять амплитудное значение виброускорения, среднее квадратическое значение (СКЗ) виброскорости и размах виброперемещений.
Ремешок на запястье – для комфортной работы и защиты от падений.
Виброметр В7-220 измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения, размах виброперемещений, а также имеет возможность замера температуры объекта тестирования (диапазон -20…+400 0С) и подключения наушников-стетоскопа к прибору для прослушивания звука вибрации с переключением селектора диапазона на высокую и низкую частоту. Питание от батареек, прибор без встроенной памяти, дисплей тип LCD 1,5”. Прибор оснащён внутренним датчиком с возможностью подключения дополнительного выносного датчика (поставляется только вместе с заказанным измерительным блоком), имеется короткий щуп для измерений на высоких частотах и дополнительно можно заказать длинный щуп для измерений в диапазоне низких частот от 10 Гц до 1 кГц.
Комплектация
|
Модель |
Наименование |
Кол-во |
|
Все |
Руководство по эксплуатации с Паспортом Свидетельство о поверке (ФГИС АРШИН) |
1 экз. 1 экз. |
|
В7-220 |
Виброметр В7-220 (без батарейки Крона LR61/6F22) на выбор:
Упаковочный кейс |
1 шт.
1 шт. |
|
Дополнительная комплектация |
||
|
В7-220 |
Выносной датчик измерения температуры (термопара тип К, диапазон -20…+400 0С) с кабелем Щуп длинный для измерений в диапазоне низких частот от 10 Гц до 1 кГц Магнитное основание с резьбой М5 Наушники-стетоскоп 2B 10кОм |
На заказ На заказ На заказ На заказ |
Технические характеристики
Таблица 2 – Метрологические характеристики виброметров модификаций В7-220
|
Наименование характеристики |
Значение |
|
В7-220 |
|
|
Диапазон измерений СКЗ виброскорости, мм/с |
от 0,1 до 199,9 |
|
Диапазон измерений размаха виброперемещений, мм |
от 0,001 до 1,999 |
|
Диапазон измерений амплитуд виброускорений, м/с2 |
от 0,1 до 199,9 |
|
Диапазон частот при измерениях: -виброскорости, Гц -виброперемещений, Гц -виброускорений, Гц |
от 5 до 1000 от 5 до 500 от 5 до 15000 |
|
Пределы допускаемой относительной погрешности измерений СКЗ виброскорости, % |
±10 (в диапазоне частот от 5 до 20 Гц) ±5 (в диапазоне частот св. 20 до 1000 Гц) |
|
Пределы допускаемой относительной погрешности измерений амплитуды виброускорений, % |
±10 (в диапазоне частот от 5 до 20 Гц) ±5 (в диапазоне частот св. 20 до 15000 Гц) |
|
Пределы допускаемой относительной погрешности измерений размаха виброперемещений, % |
±10 (в диапазоне частот от 5 до 20 Гц) ±5 (в диапазоне частот св. 20 до 500 Гц) |
Таблица 3 – Основные технические характеристики
|
Наименование характеристики |
Значение |
|
В7-220 |
|
|
Диапазон индицируемых скоростей вращения, об/мин |
— |
|
Диапазон индицируемых собственных частот, Гц |
— |
|
Дисплей |
1.5” |
|
Память |
— |
|
Возможность использования щупа |
+ |
|
Возможность использования датчика температуры и стетоскопа (погрешность 1%, дискретность 1 0С) |
+ |
|
Напряжение питания от источника постоянного тока, В |
12 |
|
Потребляемая мощность, Вт, не более |
1 |
|
Габаритные размеры, мм, не более: длина; ширина; высота |
185 68 30 |
|
Масса, г, не более |
200 |
|
Условия эксплуатации: температура окружающей среды, ºС относительная влажность, %, не более |
от +15 до +35 98 |
|
Время наработки на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет |
10 |
