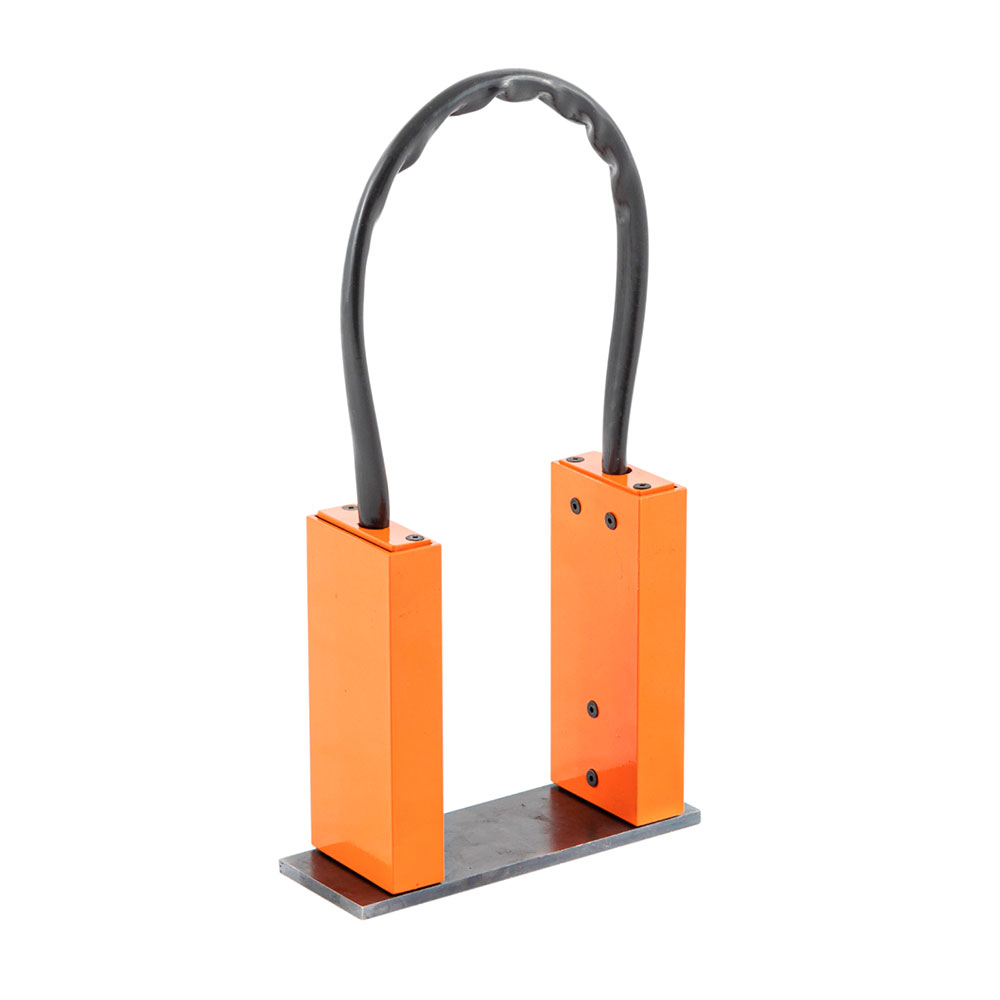

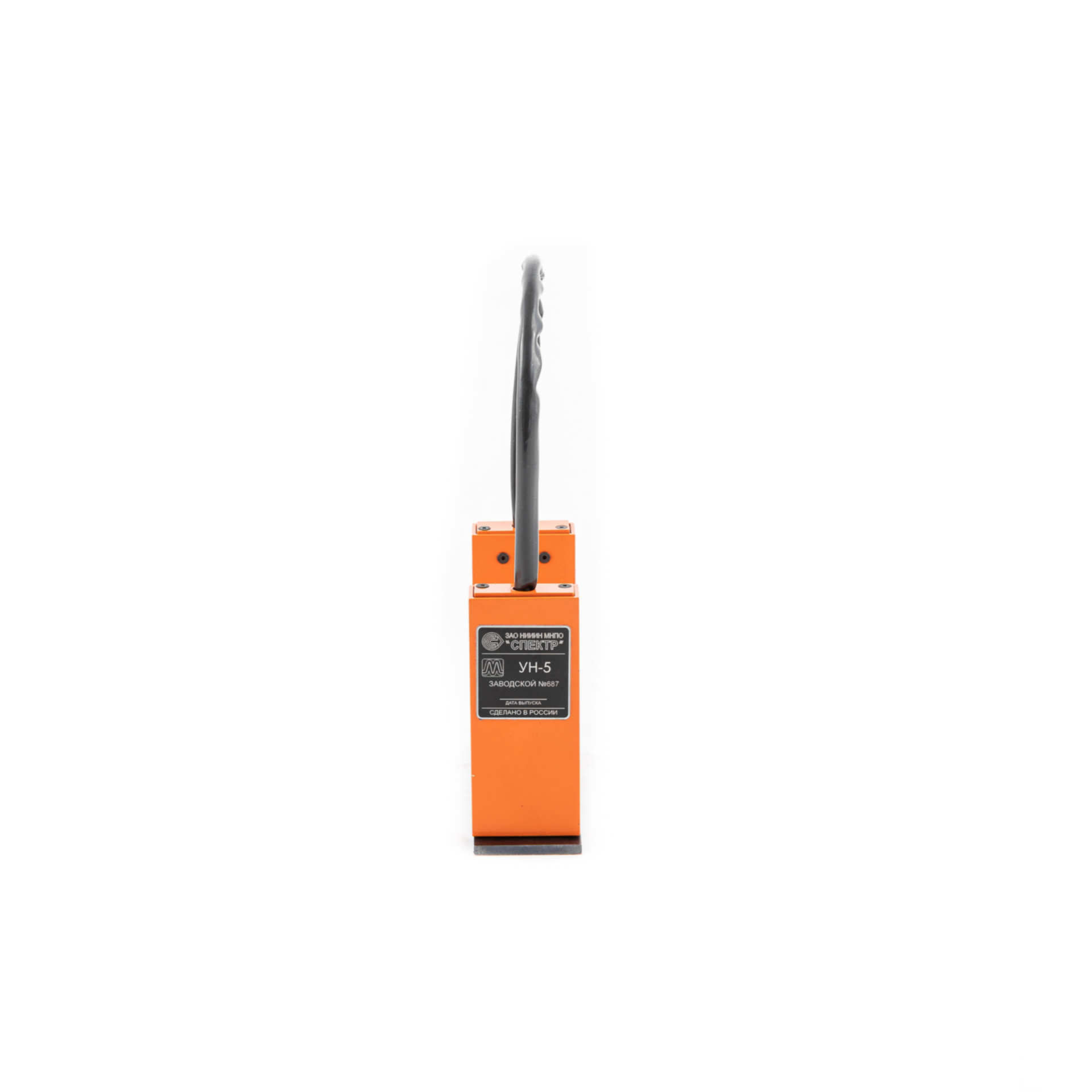

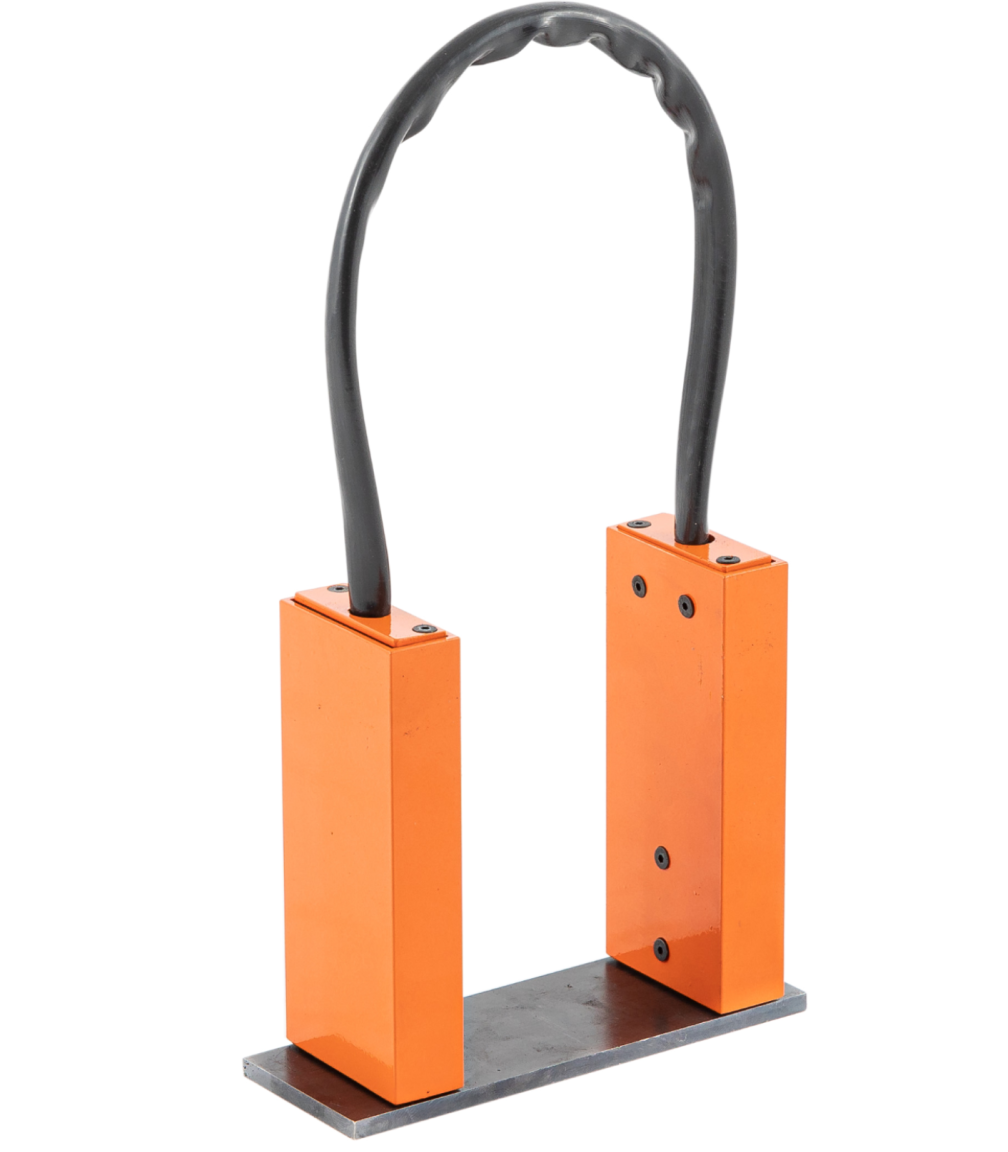

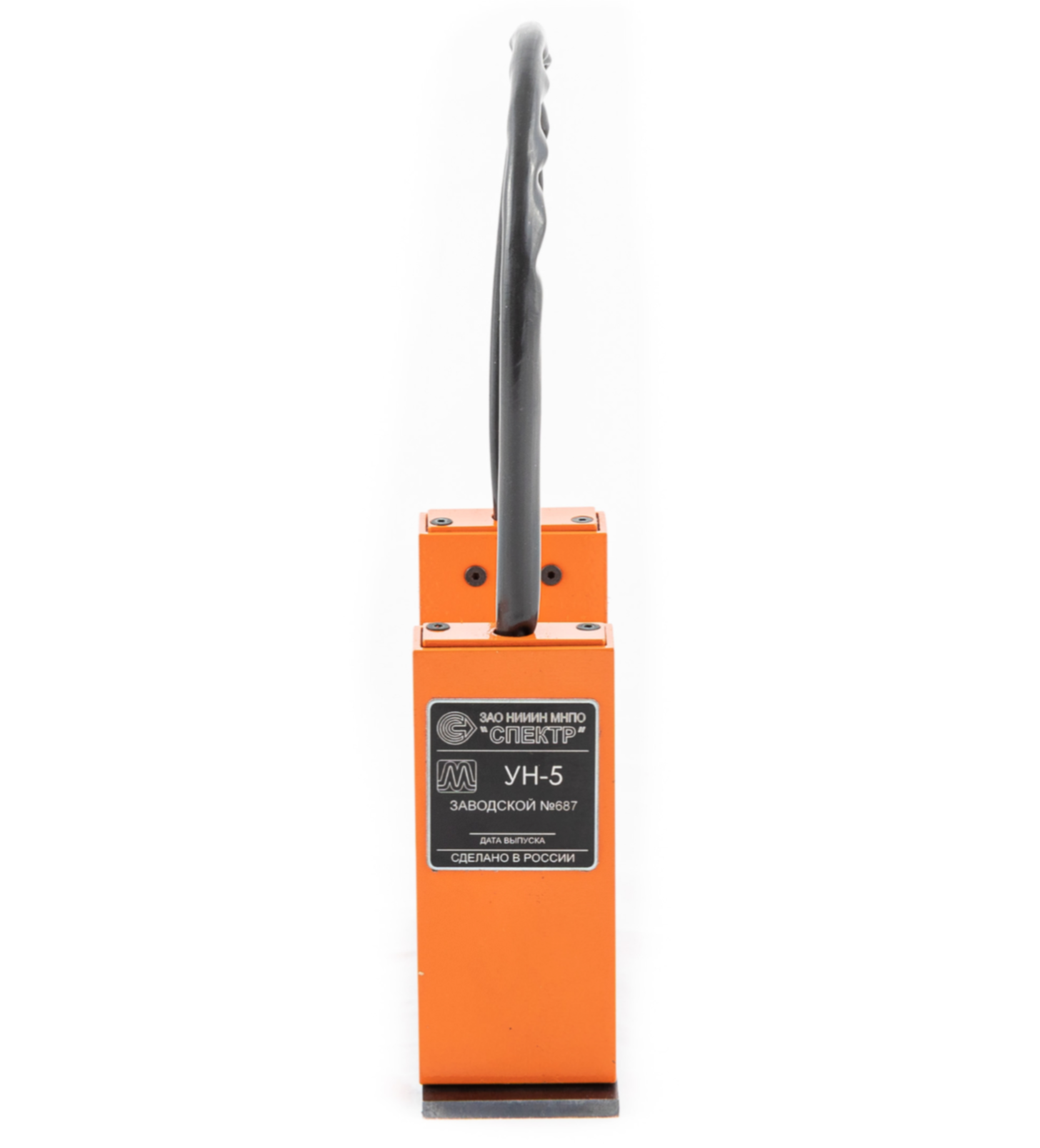

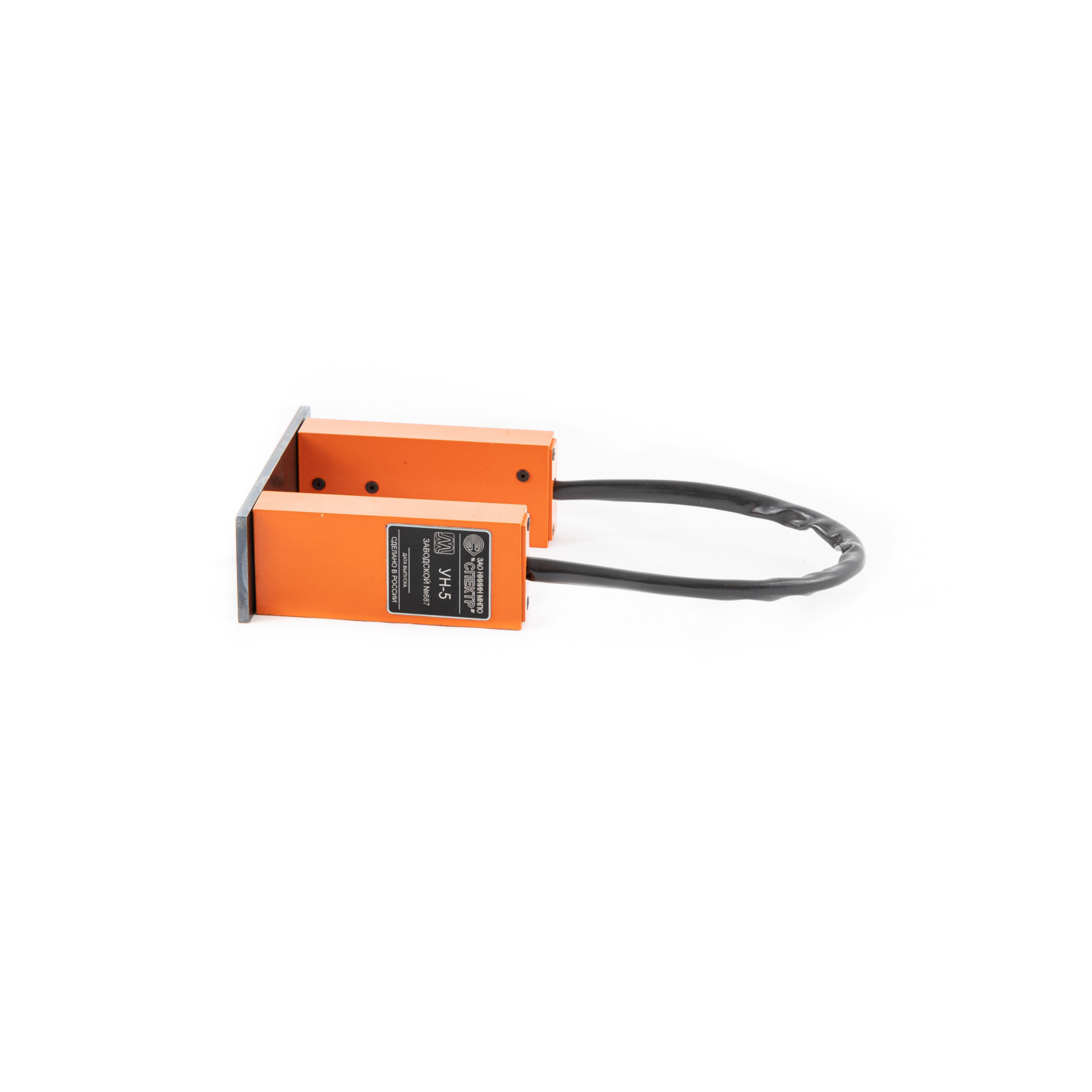

УН-5 Устройство намагничивающее

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Стандарт	ГОСТ 15150-69, ГОСТ 21105-87, ГОСТ Р 56512-2015
  Диапазон рабочих температур	−60 до +40
  Межполюсное расстояние, мм	95±1; 75±1; 55±1
  Тангенциальная составляющая напряженности магнитного поля, кА/м, не менее	16; 22; 31
  Климатическое исполнение	УХЛ 1

• Описание

  Устройство намагничивающее УН-5 предназначено для неразрушающего контроля изделий и деталей узлов из ферромагнитных материалов, как снятых, так и находящихся в конструкциях, магнитопорошковым методом в соответствии с ГОСТ 21105-87 и ГОСТ Р 56512-2015. С его помощью можно обнаружить поверхностные, подповерхностные и внутренние дефекты типа трещин, волосовин, непроваров, надрывов, расслоений и флокенов. Устройство позволяет выявлять производственный брак при литье, ковке и сварке, а также дефекты, возникающие в ходе эксплуатации при усталостном разрушении под нагрузкой.

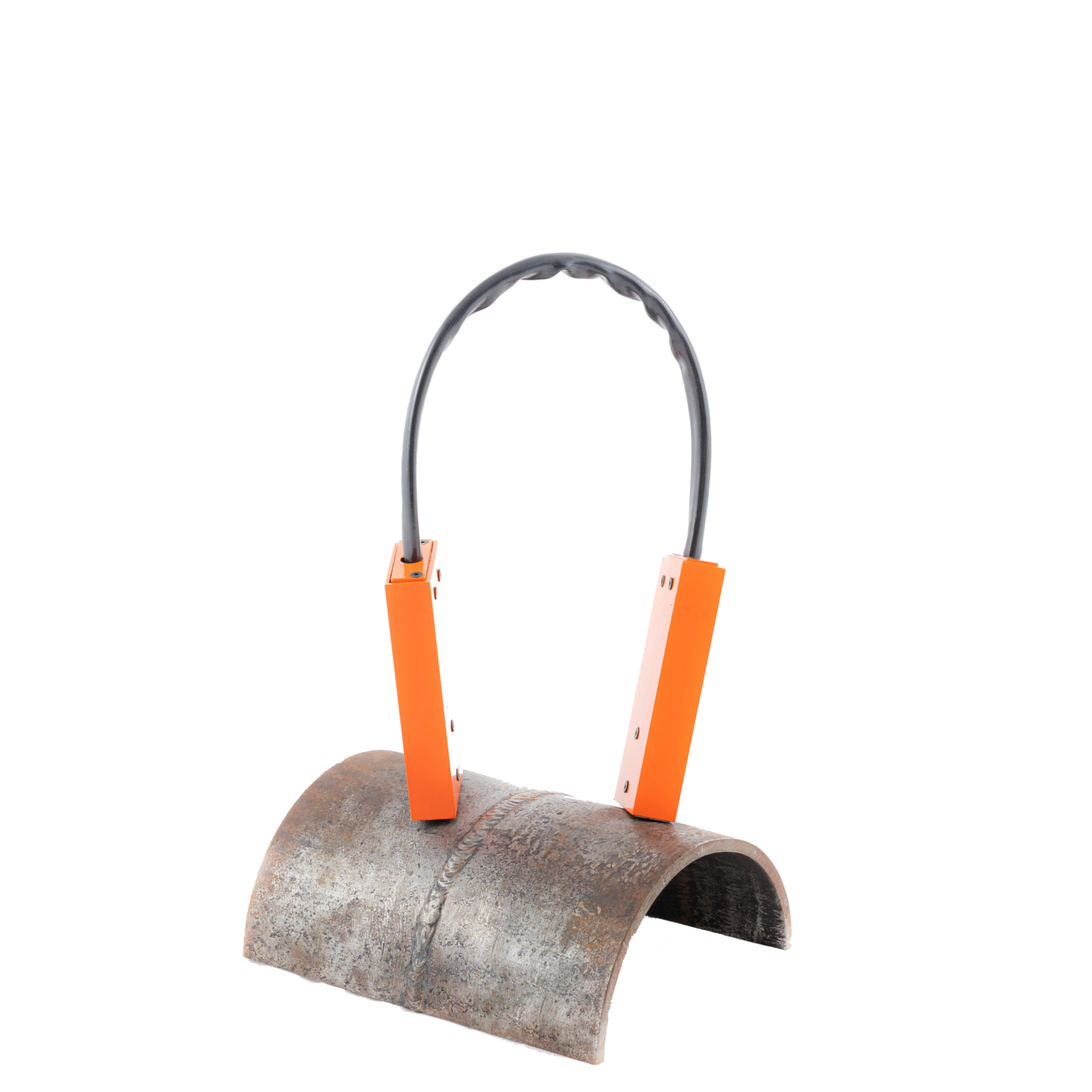

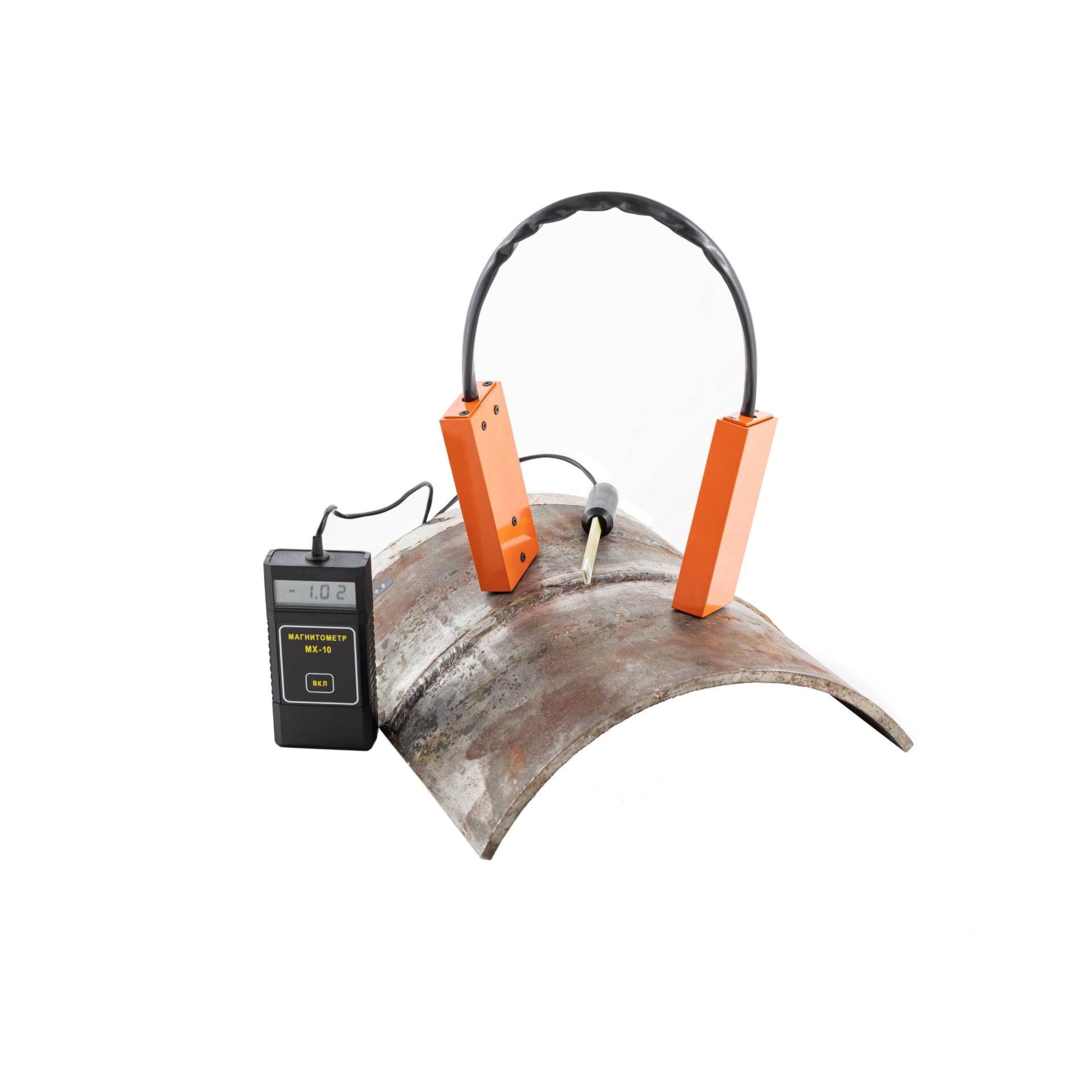

  УН-5 позволяет проводить магнитопорошковый контроль изделий сложной формы. Устройство применяется в полевых условиях, при высотных монтажных работах и обследовании внутренних поверхностей сосудов и емкостей высокого давления, когда подвод электроэнергии затруднен или запрещен правилами техники безопасности.

  Устройство простое в применении, легкое и малогабаритное. Работа с ним не требует от оператора специальной физической и технической подготовки.

  УН-5 обеспечивает повышенное качество индикаторного рисунка и увеличенную зону контроля благодаря уменьшению неконтролируемой зоны возле полюсов и улучшенному соотношению нормальной и тангенциальной составляющих магнитного поля (патент РФ №60732).

  Устройство может использоваться вместе с другим вспомогательным оборудованием для:

  • предварительного и последующего размагничивания;
  • нанесения магнитного индикатора, сухого или в виде эмульсии;
  • магнитолюминесцентного контроля с ультрафиолетовыми лампами.

• Применение

  • атомная промышленность;
  • энергетическая промышленность;
  • нефтяная и газовая промышленность;
  • трубопрокатные заводы (определение дефектов проката);
  • предприятия метрополитена;
  • оборудование, работающее под давлением;
  • машиностроение;
  • металлоконструкции;
  • железнодорожный транспорт;
  • оборонно-промышленный комплекс (проверка валов, осей, колесных пар, поршней, балок, рессор и пр.);
  • судостроение гражданское и военное;
  • авиационная промышленность;
  • подъемно-транспортное оборудование;
  • строительство и ЖКХ.

• Особенности

  • выявление большинства поверхностных, подповерхностных и внутренних дефектов;
  • магнитопорошковый контроль изделий сложной формы;
  • не требует электрического питания;
  • простота применения, не требующая от оператора специальной физической и технической подготовки;
  • повышенное качество индикаторного рисунка и увеличенная зона контроля благодаря уменьшению неконтролируемой зоны возле полюсов и улучшенному соотношению нормальной и тангенциальной составляющих магнитного поля (патент РФ №60732);
  • соответствие российским и зарубежным нормативным документам;
  • возможность использования с вспомогательным оборудованием для размагничивания, нанесения магнитного индикатора и магнитолюминесцентного контроля;
  • широкий интервал рабочих температур, климатическое исполнение УХЛ 1 по ГОСТ 15150-69.
