УШС «Тапирус» в комплекте с чехлом и опорами

В наличии

Описание
Производитель: Россия

Номер реестра СИ: 82433-21

Гарантия 12 месяцев

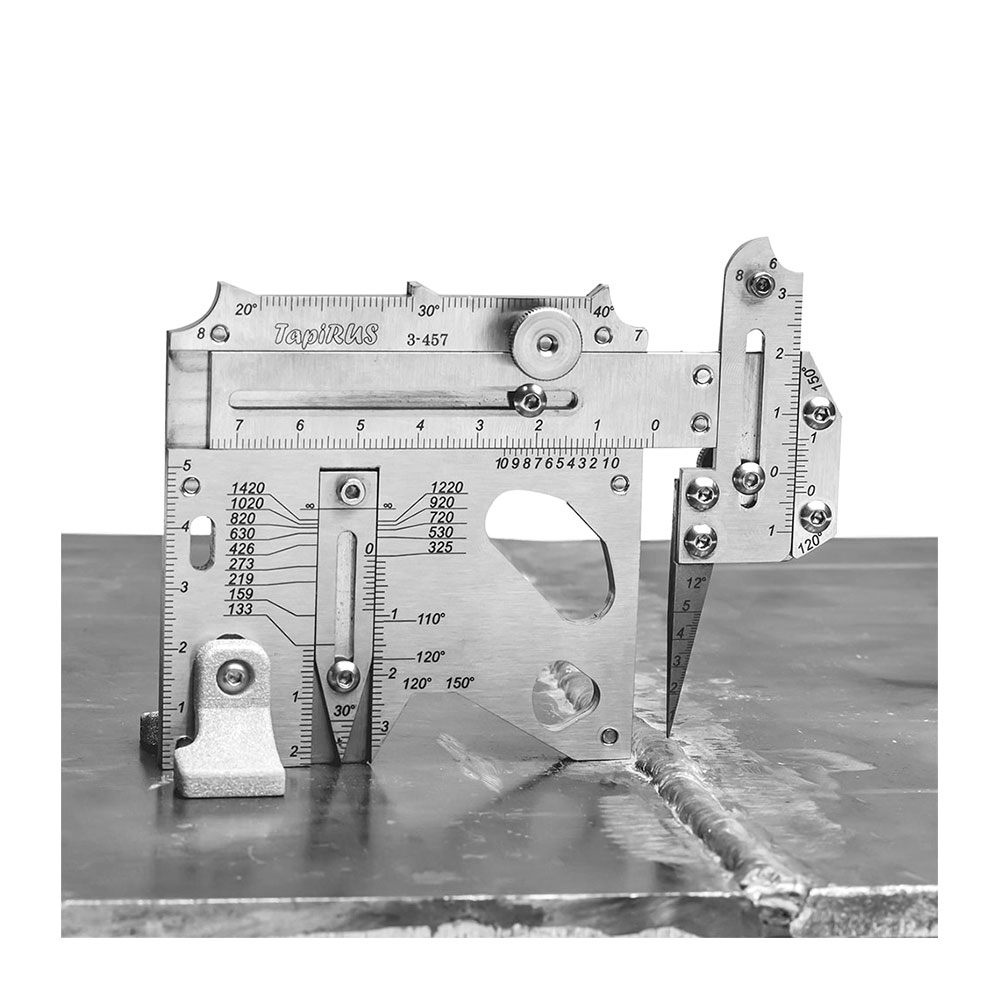

Средство контроля внесено в ГРСИ. УШС TapiRus разработан для замены многочисленных шаблонов и приспособлений, используемых при визуальном и измерительном контроле качества сварных соединений. Утвержден в качестве средства измерения геометрических параметров сварных соединений и поверхностных дефектов при проведении ВИК, поставляется с поверкой. Позволяет определять большинство геометрических параметров сварных соединений и поверхностных дефектов: ширина и выпуклость шва, глубина подреза, величина смещения кромок, катет углового шва, угол скоса и зазор и др. Оснащен опорами, позволяющими однозначно позиционировать шаблон на криволинейной поверхности. Для проведения измерений с погрешностью 0,1 мм на поверхность TapiRUS нанесены шкалы с нониусом. Содержит ряд калибров для оценки плавности перехода от наплавленного к основному металлу, величины катетов, радиусов и углов разделки кромок. Снабжен щупом со сменной измерительной иглой для определения величины зазоров и высот/впадин.

Разработка, подготовка к производству и изготовление TapiRUS проведены исключительно в цифровом формате.

При производстве TapiRUS применяются новейшие лазерные и аддитивные технологии:
- станки высокоточной лазерной резки в инертном газе;
- пятиосевые обрабатывающие ЧПУ центры;
- сверхточная цветная лазерная гравировка всего изделия в собранном виде;
- лазерная стереолитография (SLA) – технология послойного синтеза материала из жидкого фотополимера.
Преимущества УШС "Тапирус"
- Простота установки. Точное позиционирование по нормали к поверхности объекта контроля и стабильность положения при выполнении измерений.
- Функциональность. Измерение большинства геометрических параметров сварных соединений и поверхностных дефектов.
- Точность измерений. Погрешность измерения по шкалам шаблона не превышает 0,1 мм.
- Современность. Онлайн-калькулятор, эргономичные аксессуары, smart-версия.

Технические характеристики

Измеряемый параметр	Шкала	Диапазон, мм	Погрешность, мм
Глубина, мм	H	0…20	±0,1 (в диапазоне 0…10 вкл.), ±0,5 (в диапазоне свыше 10…20)
Высота, мм	H	0…6	±0,1
Ширина, мм	W	0…55	±0,1 (в диапазоне 0…10 вкл.), ±0,5 (в диапазоне свыше 10…20)
Зазор, мм	B C	0…4 1…5	±0,25 ±0,05
Притупление, мм	F, G	0…25	±0,5
Габаритные размеры, мм, не более · без опор · с опорами	115 х 85 х 15 115 х 85 х 42	±0,5 ±0,5
Средняя наработка на отказ, циклов, не менее	55 000
Масса, кг, не более	0,22
Средний срок службы, не менее	1 года
