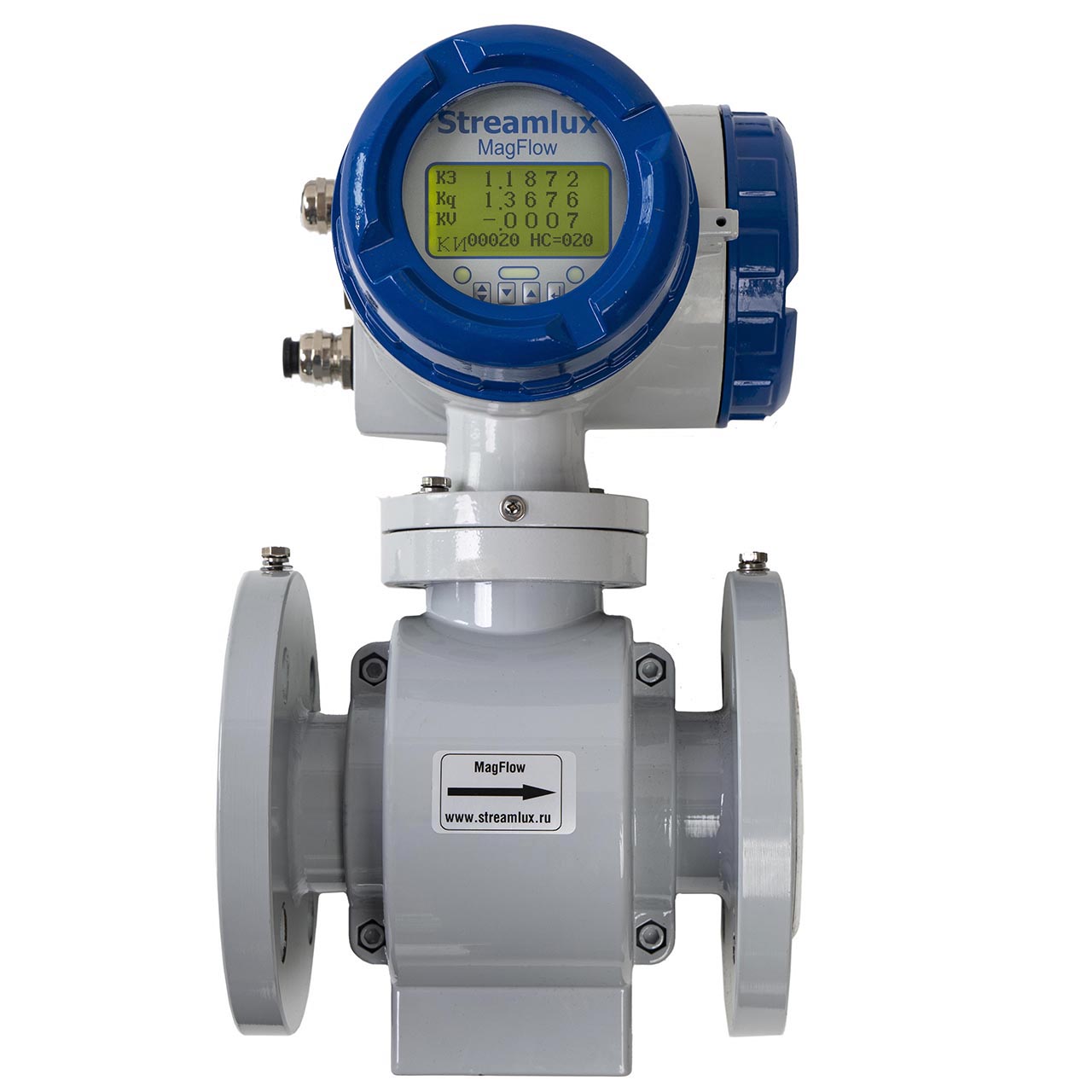

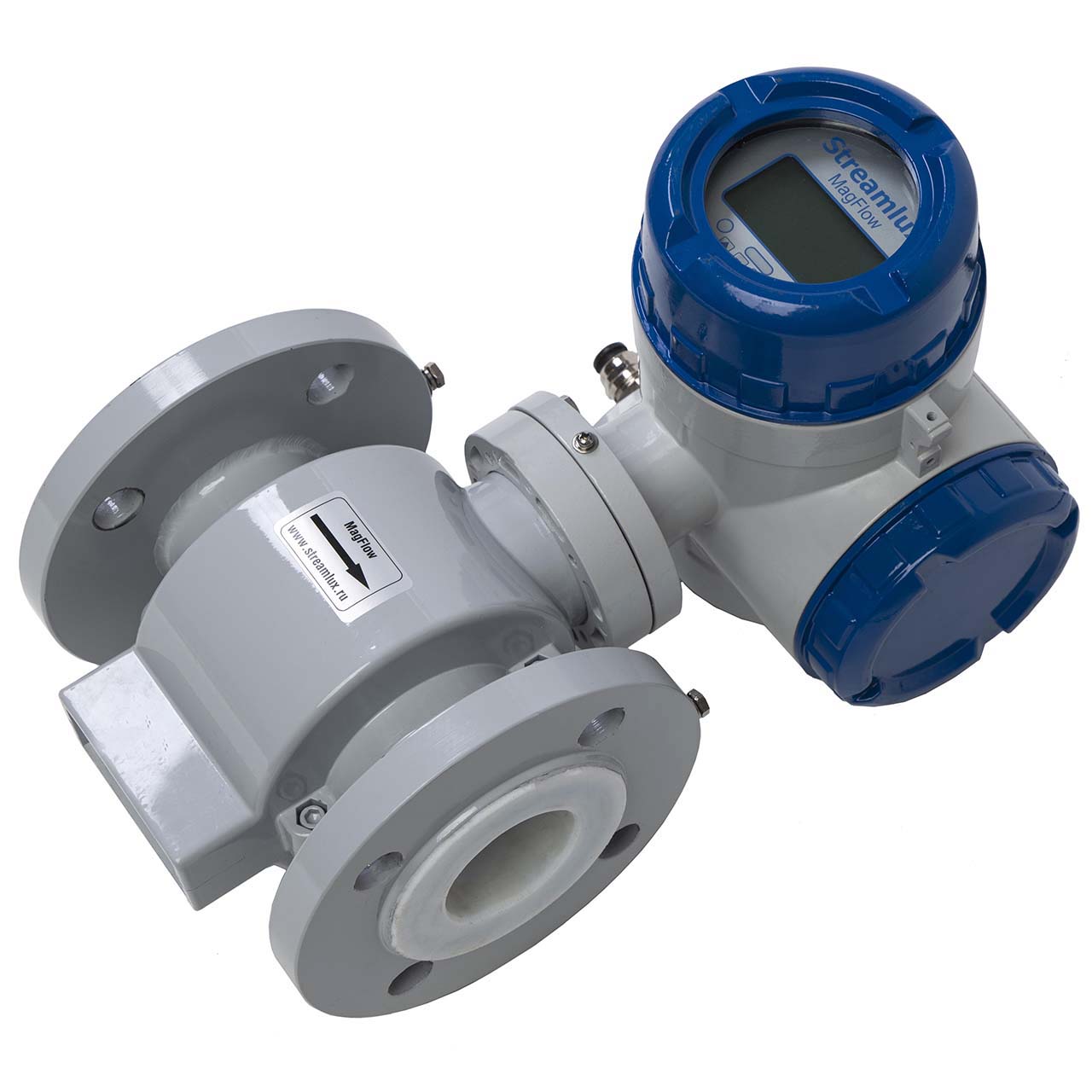

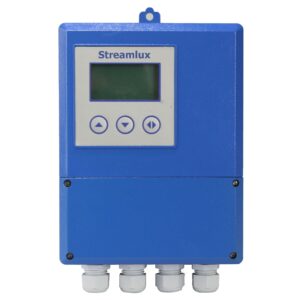

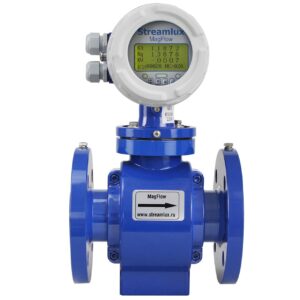

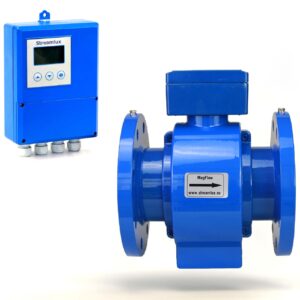

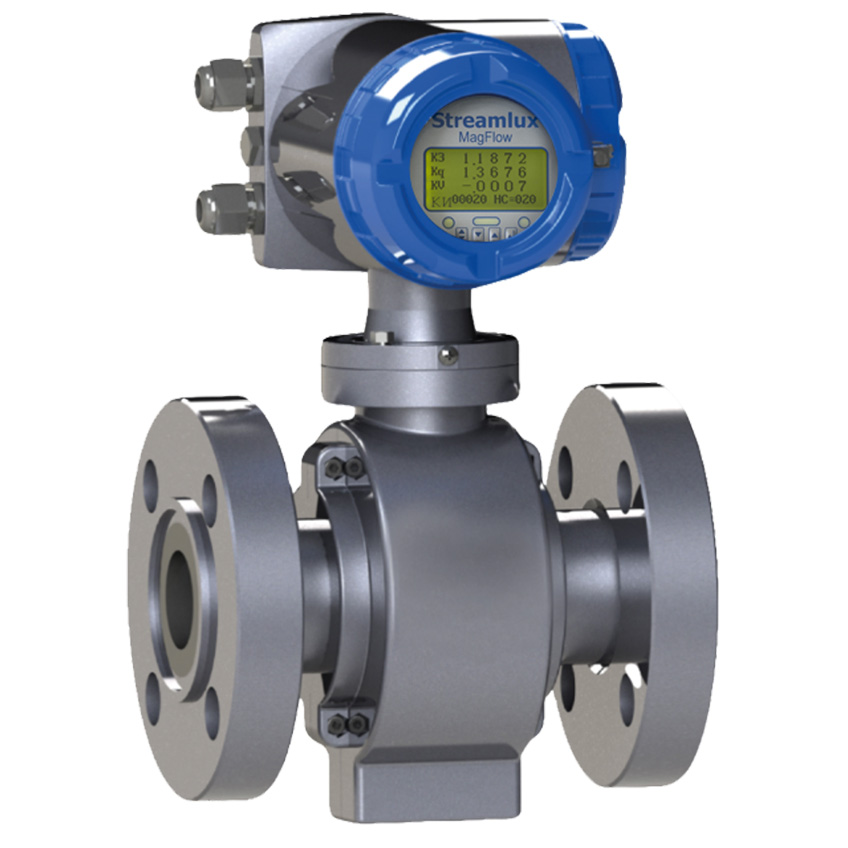

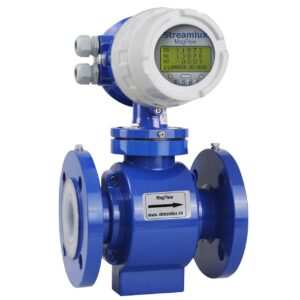

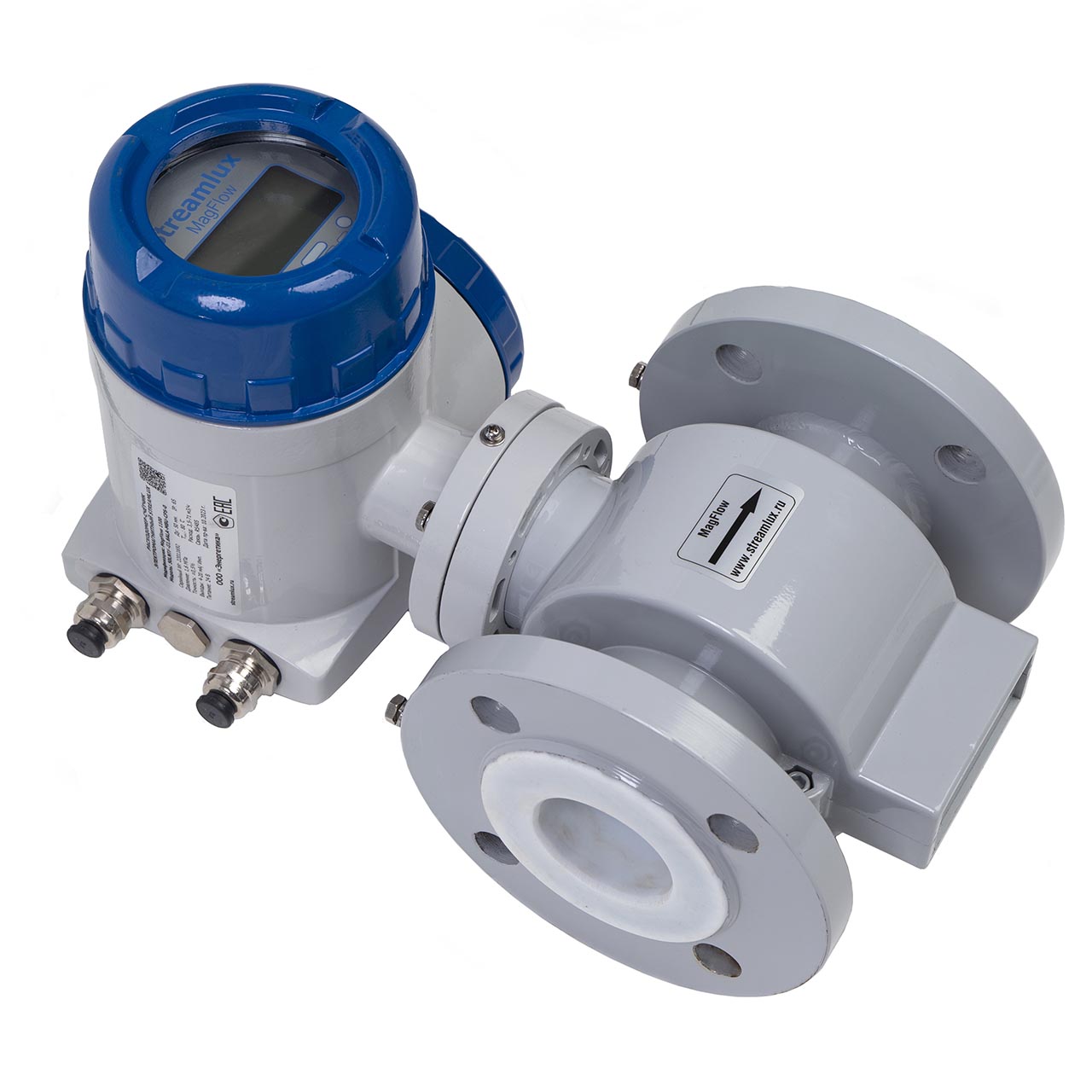

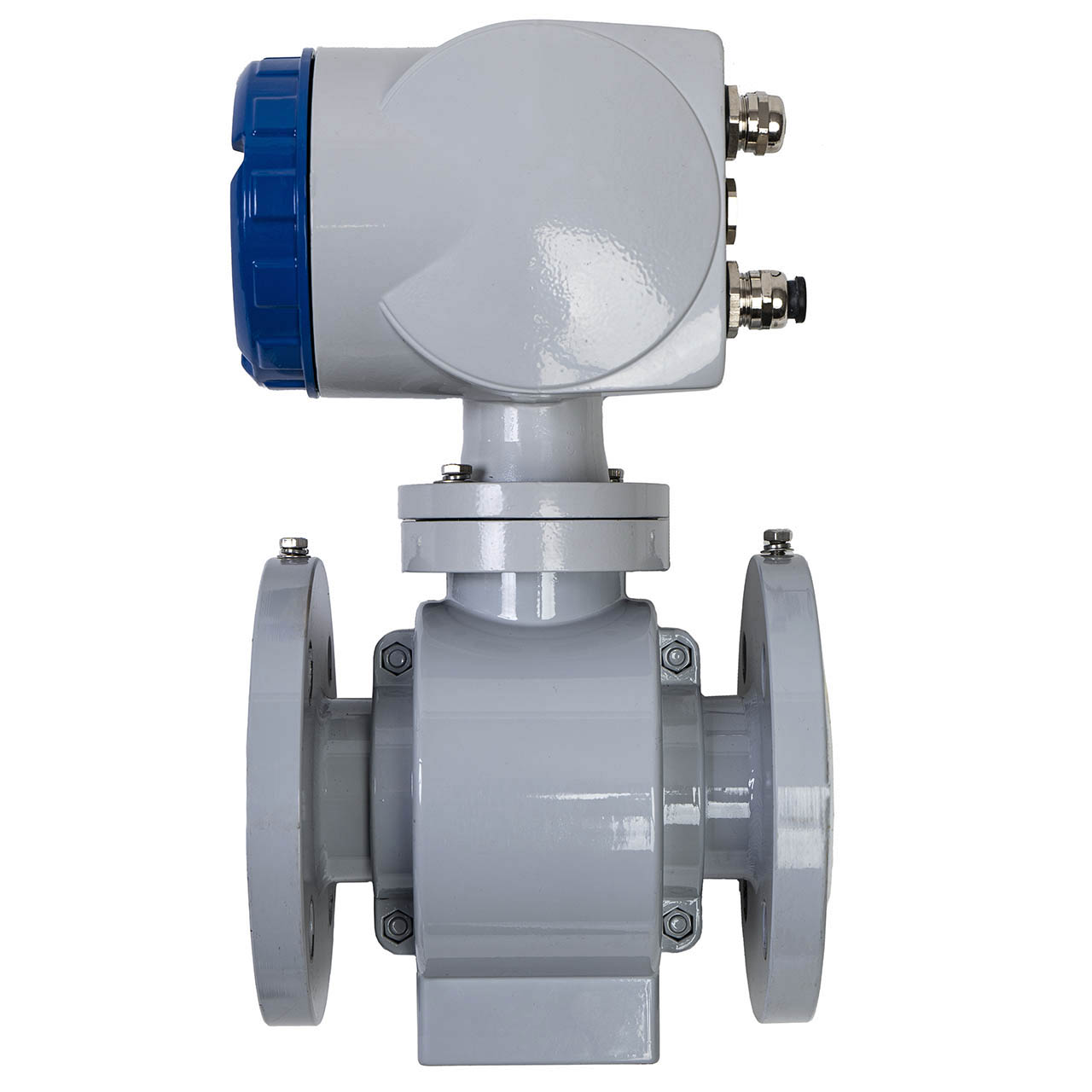

Универсальный электромагнитный расходомер MagFlow 1100

В наличии

Описание
Производитель: Россия

Номер в реестре СИ: 92963-24

Электромагнитные расходомеры Streamlux MagFlow 1100 - это высокоточные приборы, предназначенные для непрерывного измерения расхода самых разнообразных жидкостей. Они отлично работают на питьевой и технической воде с электропроводностью свыше 5 мкСм/см, а также на теплоносителе.

Эти расходомеры безупречно справляются с измерением хозяйственно-бытовых и промышленных стоков, идеально подходят для работы с сильно загрязненными или загазованными жидкостями и пульпами. Их используют на производствах для учета расхода пульп и даже цементных растворов.

ОБЛАСТИ ПРИМЕНЕНИЯ:
- Чистая вода
- Морская вода
- Теплоноситель
- Хозяйственно-бытовые стоки
- Промышленные стоки
- Пластовые воды
- Фекальная канализация
- Цементные растворы
- Лаки / Краски
Для промышленных предприятий предлагается специальное исполнение расходомера с электродами из титана, монеля, хастеллоя или тантала, а также платины и карбида вольфрама

ПРИМЕНЕНИЕ В АГРЕССИВНЫХ СРЕДАХ:

Фторопластовая или керамическая футеровка внутренней поверхности измерительного участка, позволяет использовать прибор с любыми агрессивными жидкостями:
- Кислоты
- Щелочи
- Растворители
- Жидкие минеральные удобрения
Стандарты фланцевого соединения могут быть выбраны из DIN, ANSI, JIS и других соответствующих норм. Для всех моделей предусмотрен расширенный набор аналоговых и цифровых портов: 4...20 мА, импульсный, аварийный сигнал, связь по RS-485 и Modbus (HART). Доступны комплектации как с питанием от сети, так и с автономным питанием от литиевой батареи.

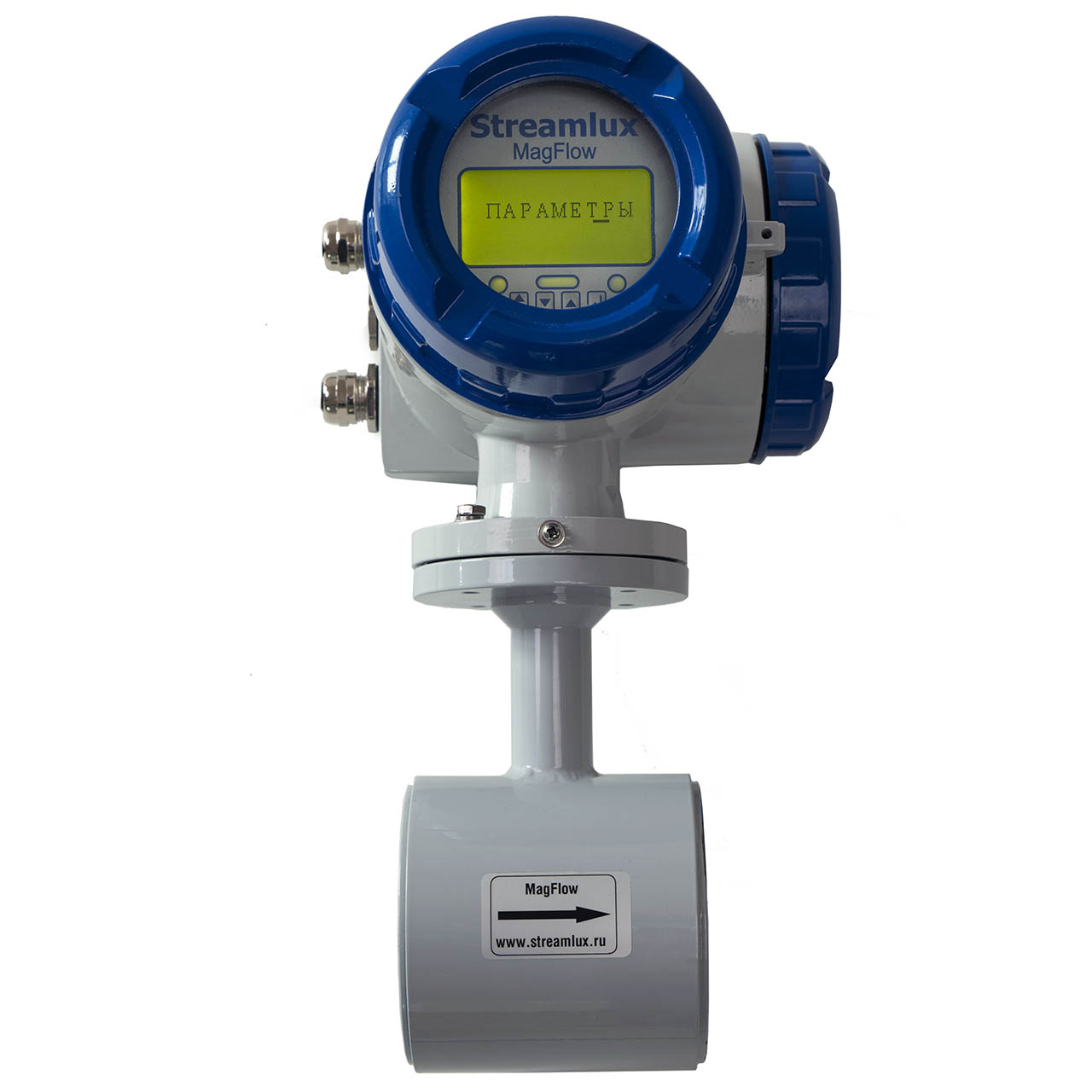

ИСПОЛЬЗОВАНИЕ ПРИБОРА В СТЕСНЕННЫХ УСЛОВИЯХ:

В случае, когда необходимо установить прибор в тесных условиях, используется бесфланцевое исполнение “сэндвич”.

Соединение типа "сэндвич" позволяет устанавливать их в самых ограниченных пространствах помещений узлов учета. Взаимозаменяемость между различными стандартами фланцевых соединений делает этот расходомер поистине универсальным.

ИЗМЕРЕНИЕ ПРИ СВЕРХВЫСОКОМ ДАВЛЕНИИ:

При очень высоком давлении (до 42 МПа) используется модификация расходомера сверхвысокого давления, разработанная специально для надежного измерения среды в условиях высокого давления и наличия механических включений.

Она является наиболее доступным решением для трубопроводов с экстремально высоким давлением и чаще всего применяются на нефтяных месторождениях для систем поддержания пластового давления (ППД) и устанавливаются в узлах водораспределительного блока.

Этот универсальный прибор используются для измерения объема воды, закачиваемой в нагнетательные скважины систем ППД на нефтяных месторождениях, а применяются на магистральных трубопроводах и в некоторых технологических процессах.

Принцип работы

Принцип измерения электромагнитных расходомеров основан на явлении электромагнитной индукции, согласно которому в проводнике, движущемся в однородном магнитном поле, наводится ЭДС, пропорциональная индукции этого поля, длине проводника и скорости движения проводника.

Если жидкость проводит ток, её перемещение поперёк линий магнитного поля приведёт к возникновению ЭДС, пропорциональной скорости потока.

На практике эта схема реализуется путём установки электромагнитов таким образом, чтобы линии магнитного потока были перпендикулярны потенциальному перемещению потока жидкости, а также установкой пары электродов, фиксирующих наведённую движением потока ЭДС.
Комплектация

Базовая комплектация электромагнитного расходомера MagFlow 1100 включает в себя оптимально сбалансированный набор опций и подходит для решения большинства задач измерения расхода воды и любых других жидкостей.

Технические характеристики

Диаметр номинальный, мм.	DN10…DN1600
Материал корпуса	Нержавеющая сталь, Сталь
Материал электродов	Нержавеющая сталь 316L Титановый сплав Монель (никелевый сплав) Хастеллой Карбид вольфрама Керамика (по спецзаказу)
Внутреннее покрытие (футеровка)	Хлоропреновый каучук (DN10…DN2200) Фторопласт PTFE (DN10…DN500) Полиуретан (DN10…DN500) Керамика (по спецзаказу)
Присоединение	Фланец Сэндвич
Минимальный расход, м3/ч	0,014
Температура рабочей среды, °C	-25…+80 (покрытие FEP, PTFE) -25…+60 (покрытие Хлоропрен) -40…+180 (покрытие FEP с установленными ребрами охлаждения)
Температура окружающей среды, °C	-10…+60
Влажность относительная, %	не более 85
Давление рабочей среды, МПа	0,6 - 42
Погрешность, %	±0,5 (спецзаказ - 0,25%)
Электропроводность, мкСм/см	>5 (>20 для деминерализованной воды)
Класс защиты	IP65 (Моноблок или выносной) IP68 (Выносной преобразователь)
Питание	Переменное 85-240В Постоянное 20…36В Автономное Литиевая батарея
Импульсный сигнал вых., л/имп	0,001…1000 (настраиваемый)
Токовый сигнал вых., мА	4…20 (HART)
Цифровой выход	RS485 (MODBUS, PROFIBUS)
Архив (опция)	Ежечасно Ежедневно Ежемесячно
Облачный сервис (опция)	Бесплатное ПО Доступ к показателям расхода из любой точки мира
Длина кабеля (выносной преобразователь)	В базе - 5м Максимум - 100м

Диапазон расхода в зависимости от скорости потока и номинального диаметра

Диапазон расхода (м3/ч)
DN, мм	Qmin при V=0,05 м/с	Qn1 при V=0,2 м/с	Qn2 при V=0,5 м/с	Qn3 при V=10 м/с
10	0,014	0,057	0,141	2,827
15	0,032	0,127	0,318	6,362
20	0,057	0,226	0,565	11,310
25	0,088	0,353	0,884	17,671
32	0,145	0,579	1,448	28,953
40	0,226	0,905	2,262	45,239
50	0,353	1,414	3,534	70,686
65	0,597	2,389	5,973	119,459
80	0,905	3,619	9,048	180,956
100	1,414	5,655	14,137	282,743
125	2,209	8,836	22,089	441,786
150	3,181	12,723	31,809	636,173
200	5,655	22,619	56,549	1130,973
250	8,836	35,343	88,357	1767,146
300	12,723	50,894	127,235	2544,690
350	17,318	69,272	173,180	3463,606
400	22,619	90,478	226,195	4523,893
450	28,628	114,511	286,278	5725,553
500	35,343	141,372	353,429	7068,583
600	50,894	203,575	508,938	10178,760
700	69,272	277,088	692,721	13854,424
800	90,478	361,911	904,779	18095,574
900	114,511	458,044	1145,111	22902,210
1000	141,372	565,487	1413,717	28274,334
1200	203,575	814,301	2035,752	40715,041
1400	277,088	1108,354	2770,885	55417,694
1600	361,911	1447,646	3619,115	72382,295
