Ультразвуковой расходомер Portaflow 220а

Цена: 240130 р.
В корзину
Доставка по России
Производитель: Фирма «Micronics Ltd.», Великобритания
Гарантия: 1 год
Номер реестра СИ: 15083-06 до 01.10.2016г.

Ультразвуковой расходомер и его назначение

Расходомер Portaflow 220a (PF220) показывает мгновенную скорость потока или расход жидкости, а также считает суммарные значения. Прибор оснащен аналоговым (4-20 мА) и импульсным выходом, сигнал с которого пропорционален скорости потока, это позволяет взаимодействовать с множеством внешних устройств, например с системами управления или мониторинга.
Ультразвуковой расходомер Portaflow 220a имеет интерактивное меню «QuickStart», что облегчает установку системы в любом подходящем месте, что дает возможность быстро ввести прибор в эксплуатацию. Кроме того, введенные параметры для конкретного места использования могут быть сохранены в энергонезависимой памяти расходомера и в будущем мгновенно установлены при повторном использовании, что значительно уменьшает время настройки прибора. Датчики потока, или преобразователи, подключаемые к расходомеру Portaflow 220 прикрепляются к внешней стороне отслеживаемой трубы и обеспечивают измерение скорости потока, без необходимости остановки оборудования и не нарушая при этом герметичность исследуемого трубопровода.

Плюсы применения Portaflow 220a:

  • Неразрушающая установка — технологический процесс не прерывается при использовании расходомера.
  • Простая установка — не требуется никаких дополнительных вложений по модернизации исследуемого трубопровода.
  • Нет контакта с жидкостью — нет риска загрязнения технологической жидкости или возможного воздействия агрессивных или токсичных жидкостей.

Область применения:

  • Вода
  • Строительные услуги
  • Энергетический менеджмент
  • Производство электроэнергии
  • Нефтехимическая промышленность
  • Нефтегазодобывающая промышленность
  • Продовольственная промышленность
  • Фармацевтика
  • Электростанции
  • Производство
  • Аудит систем отопления
  • Проверка насосов
  • Измерения
  • Контроль процессов
  • Гидравлические системы
  • Системы пожаротушения
  • Обнаружение утечек
  • Тестирование котлов и т.д.

Особенности расходомера Portaflow 220a:

  • Легкий инструмент с большим, хорошо читаемым графическим дисплеем и отключаемой подсветкой.
  • Диапазон измерения от 0.1 до 20 м/с, двунаправленный.
  • Диаметр труб от 13 до 1000 мм (в зависимости от модели portaflow 220a или 220b).
  • Многоязыковое меню, включая русский.
  • Простая и многофункциональная клавиатура.
  • Функция «Quick start» для быстрой настройки и начала работы.
  • Непрерывный контроль потока с возможностью суммирования.
  • Переключаемый импульсный выход пропорциональный скорости потока.
  • Аналоговый выход 4..20 мА, 0..20 мА или 0..16 мА пропорциональный скорости потока, с простой калибровкой диапазона измерения.
  • Питание от аккумуляторной батареи со временем непрерывной работы до 20 часов, в зависимости от нагрузки.
  • Возможность работы от сети или во время зарядки аккумулятора.
  • Функции диагностики.

Принцип работы:
При прохождении ультразвуковых волн через жидкость их скорость ускоряется, когда направление совпадает с направлением течения потока жидкости и немного замедляется при прохождении против течения. Разница во времени прохождения ультразвуковых волн в попутном и противоположном направлении пропорциональна скорости жидкости и может быть использована для расчета. По скорости потока и диаметру трубы расходомер Portaflow 220 может рассчитать объемный расход.
Датчики Portaflow могут быть установлены для работы в одном из четырех режимов, определяемых в основном диаметром трубы и установкой датчика. На нижеприведенных рисунках показаны варианты применения правильного разделяющего расстояния между преобразователями для получения наилучшего сигнала. На практике PF220 определяет режим работы и соответствующее расстояние между датчиками с помощью значений, введенных на приборе.
portaflow-220

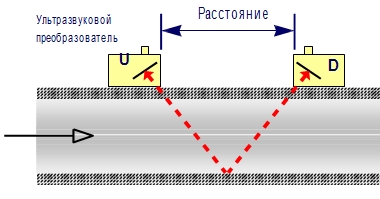

Режим “Отражение”.
Наиболее часто используются. Два преобразователя (U и D) закреплены на трубе напротив друг друга, чтобы сигнал проходящий между ними отражался от противоположной стенки трубы. Расстояние между преобразователями вычисляется прибором на основании введенных данных о размере трубы и характеристиках жидкости.

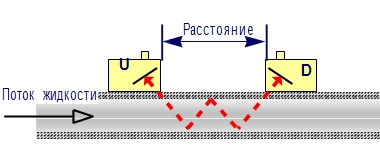

portaflow-220aРежим «Двукратное отражение».
В этом режиме расстояние между датчиками позволяет ультразвуковым волнам два раза отразиться от стенок трубы. Режим используется на трубах малого диаметра, когда использовать режим с однократным отражением невозможно.

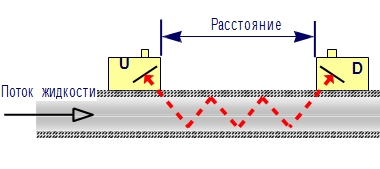

portaflow-220bРежим «Трехкратное отражение».
Ультразвуковые волны трижды отражаются от стенок трубопровода. Этот метод используется при измерениях на трубах очень малого диаметра.



rashodomer-gidkostiРежим «Дагональный».
Метод используется при измерениях на трубах большого диаметра, при этом ультразвуковые преобразователи расположены на противоположных сторонах трубы и должны быть установлены в одной плоскости. Расстояние между датчиками является важным фактором.

rashodomer portaflow 220

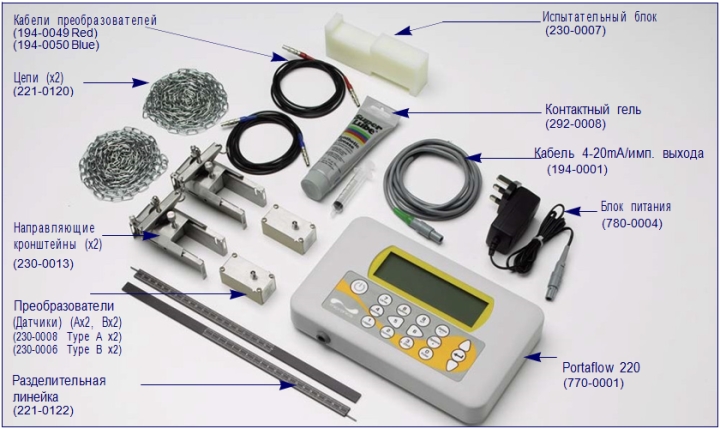

pf220Стандартный комплект поставки:

  • Базовый блок Portaflow 220.
  • Сетевой блок питания 110/240 В.
  • Кабели преобразователей длиной 2 метра, 2 шт.
  • Датчики «A» или «B» в зависимости от модели.
  • Набор направляющих для датчиков.
  • Кабель 4..20мА/Имп. выхода.
  • Цепи 2 шт. (длиной 0.5м. для PF220A).
  • Тестовый блок.
  • Контактный гель.
  • Инструкция по эксплуатации (на компакт-диске).
  • Кейс для транспортировки и хранения.

При установке прибора на точке измерения, с помощью функции быстрого запуска в прибор вводятся данные о материале трубы и рабочей жидкости, после этого определяется оптимальные данные для крепления ультразвуковых преобразователей. Как только все необходимые параметры введены, они по желанию, сохраняются в памяти прибора для последующего использования в данном месте. Всего может быть сохранено до двадцати различных точек измерения.

Ниже представлены материалы труб и защитных покрытий, а также жидкостей, с которыми система может быть использована:

Материал труб, изготовленных из любого звукопроводящего материала, например:



Материалы защитного покрытия:

  • Углеродистая сталь
  • Нержавеющая сталь
  • Медь
  • ПВХ / ПВДФ
  • Бетон
  • Оцинкованная сталь
  • Мягкая сталь
  • Стекло
  • Латунь

  • Резина
  • Стекло
  • Бетон
  • Эпоксидная смола
  • Сталь

Толщина стенки трубы:



Толщина защитного покрытия:

Толщина стенки должна быть в диапазоне от 1 мм — 75 мм



Толщина покрытия может быть до 10 мм.

Диаметр труб:



Тип жидкостей и условия:

Максимально допустимый диаметр трубы зависит от типа используемого преобразователя –

PF220A (тип «А» преобразователь) — пригоден для работы с трубами в диапазоне от 13мм до 115 мм



Portaflow 220 позволяет точно выполнять измерения с различными чистыми жидкостями или маслами, которые содержат менее 3% твердых частиц, например –

  • речная вода
  • питьевая вода
  • деминерализованная вода
  • гликоль /водяная смесь
  • гидравлическое масло
  • дизельное топливо

Температура стенки трубы:

Максимально допустимая температура трубы от -20 ° C до +135 ° C

Ультразвуковые преобразователи:

Система PF220 поставляется с одним набором датчиков. PF220A поставляется с типом преобразователей «A-ST».

Основные технические характеристики:

Диапазон измерения

от 0.1 до 20 м/с

Точность

±0,5 … ±2% от зн. при скорости более 0,2 м/с и диаметре более 75 мм

±3% от зн. при скорости более 0,2 м/с и диаметре от 13 до 75 мм

±6% от зн. при скорости менее 0,2 м/с

Быстродействие

менее 500 мс. в зависимости от диаметра

Единицы измерения

скорость: м/с, фут/с

расход: л/с, л/мин, л/ч, галлон/мин, галлон/ч, баррель/ч, баррель/день, м3/с, м3/мин, м3/ч

объем: л, галлон, баррель, м3

Дисплей

ЖК, 240 х 64 пикс., ч/б, с подсветкой

Источник питания

NiMH аккумулятор 3,8 А/ч, до 20 ч непрерывной работы с подсветкой и откл. выходом 4-20 мА;

Сетевой блок питания.

Аналоговый выход

4-20 мА; 0-20 мА; 0-16 мА

Разрешение: 0,1% от полн.шк.

Сила тока: регулир. между 0-26 мА

Изоляция: 1500 В оптоизолиров.

Макс. нагрузка: 620 Ом/с

Импульсный выход

открытый оптоизолиров. цифровой выход

Частота импульсов: до 500 имп./с

Длительность: 500 мс для 1 имп./с, 5 мс для 100 имп./с

Макс. сила тока: 150 мА

Условия эксплуатации

-20 … +50 °C, макс. 90% ОВ

Температура хранения

-25 … +65 °C

Материал корпуса

огнестойкий литой ABS-пластик

Размеры

50х169×265 мм

Вес

Около 1100 г.

Модель расходомера Portaflow 220 внесена в Государственный Реестр средств измерений РФ.
