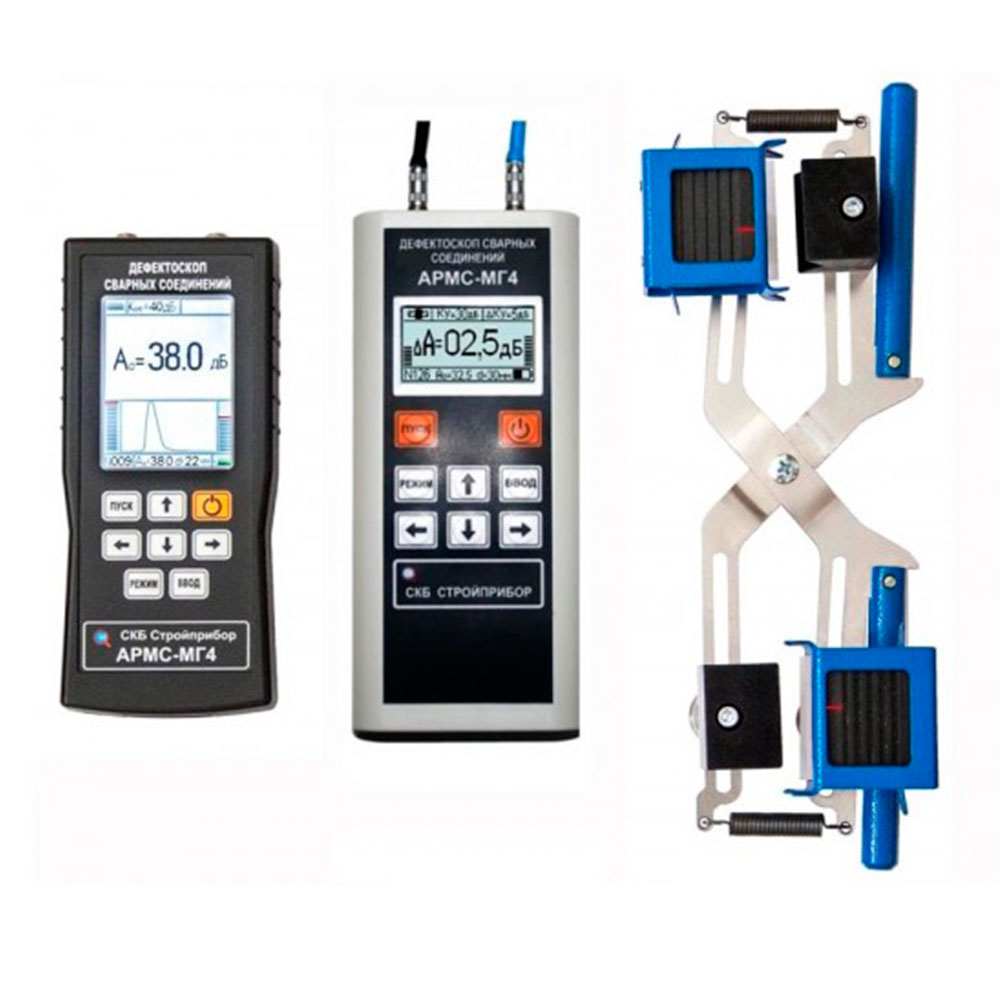

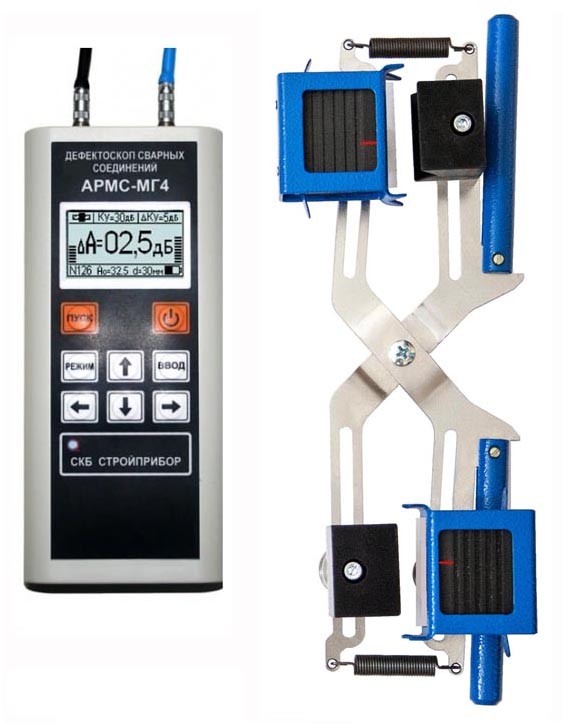

Ультразвуковой дефектоскоп сварных соединений арматуры АРМС-МГ4

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Диапазон усиления	5…75 (1; 5; 10)
  Диапазон частот	2.5 ± 0.2
  Напряжение, В	3.7
  Динамический диапазон приемного тракта дефектоскопа, дБ	от 0 до 50
  Границы линейности динамического диапазона, дБ	от 15 до 45
  Пределы допускаемой абсолютной погрешности измерения амплитуд сигналов, дБ	± 1
  Номинальное значение угла ввода ПЭП, градус	65
  Потребляемый ток в режиме измерения, мА, не более (цветной дисплей)	380
  Потребляемый ток в остальных режимах, мА, не более (цветной дисплей)	125
  Средний срок службы, лет	10

• Описание

  Дефектоскоп АРМС-МГ4 предназначен для ультразвукового контроля качества сварных стыковых соединений стержневой арматуры диаметром от 16 до 40 мм в соответствии с ГОСТ 23858, СТО 02495307-002-2008 теневым и зеркально-теневым методами при монтаже сборных и возведении монолитных железобетонных конструкций.

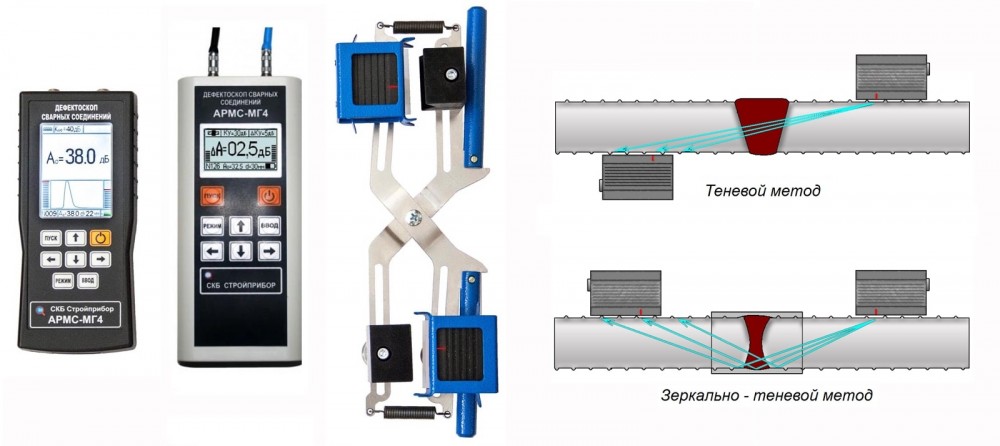

  При теневом методе контроля о наличии дефекта судят по уменьшению амплитуды ультразвуковых колебаний, прошедших от излучателя к приемнику. Чем больше размер дефекта или количество дефектов, тем меньше амплитуда прошедшего сигнала.

  При зеркально-теневом методе признаком обнаружения дефекта служит ослабление амплитуды сигнала, отраженного от противоположной поверхности изделия. Метод обеспечивает односторонний доступ и обнаружение дефектов, расположенных в корне шва.

  Для проведения контроля сварных соединений используются:

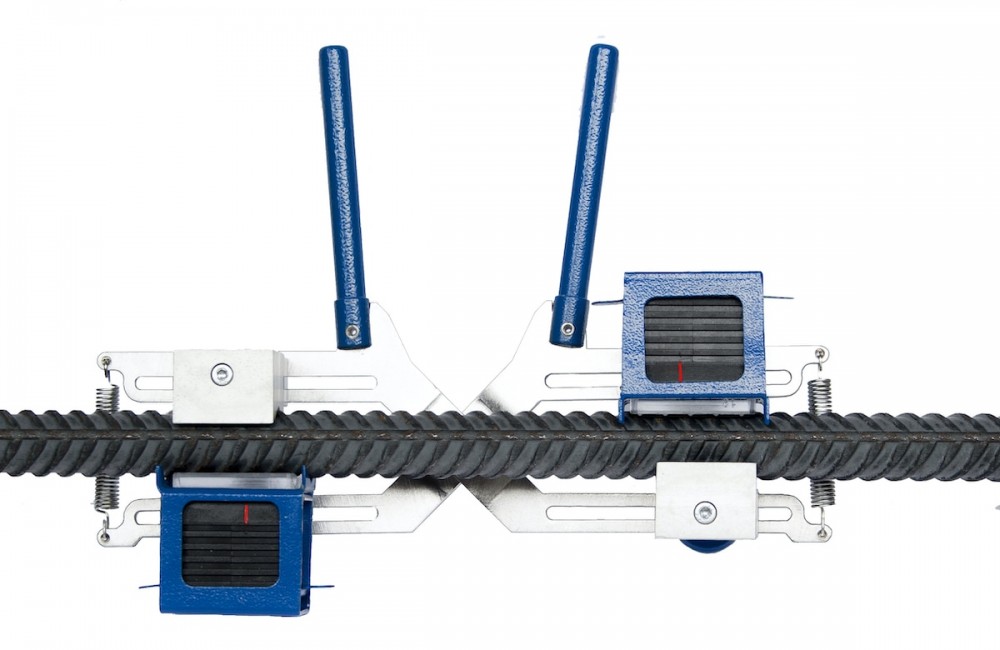

  • механическое устройство «Клещи» по ГОСТ 23858 (приложение 1);
  • механическое приспособление «Скоба» по СТО 02495307-002-2008 для сварных соединений, выполненных на стальных скобах-накладках, где доступ с помощью приспособлений типа «Клещи» затруднен.

  Дефектоскоп также может использоваться для контроля качества сварных стыковых соединений листового проката зеркально-теневым методом при непосредственной установке ультразвуковых преобразователей без протектора по ГОСТ 14782.

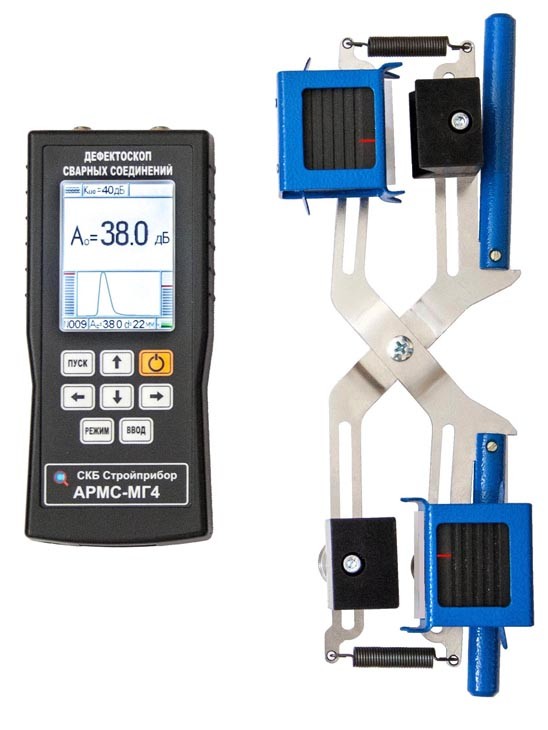

  С 1.11.2019 года выпускается новая версия прибора с увеличенным цветным дисплеем, эргономичным корпусом и пользовательским интерфейсом.

  Увеличенный дисплей позволяет одновременно выводить цифровые значения измеряемых параметров сигнала и графическое отображение ультразвукового импульса (А-скан).

  Тип средства измерения утвержден. Прибор внесен в Госреестр РФ под №50931-12, срок продлен до 2027 года.

• Комплектация

  • Дефектоскоп.
  • Пьезоэлектрические преобразователи (ПЭП) — 2 шт.
  • Клещи для крепления ПЭП.
  • Зарядное устройство.
  • Коаксиальные кабели.
  • Протекторы R=12 мм — 2 шт.; R=18 мм — 2 шт.; R=22 мм — 2 шт.
  • Приспособление для контроля сварных швов листового проката.
  • Контрольный образец.
  • Кабель связи с ПК.
  • USB-флеш-накопитель с программным обеспечением.
  • Упаковочная тара.
  • По спецзаказу: механическое устройство «Скоба».

• Гарантия

  Гарантийный срок эксплуатации — 18 месяцев.

  Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.

• Документы

  • Руководство по эксплуатации (инструкция) АРМС-МГ4
