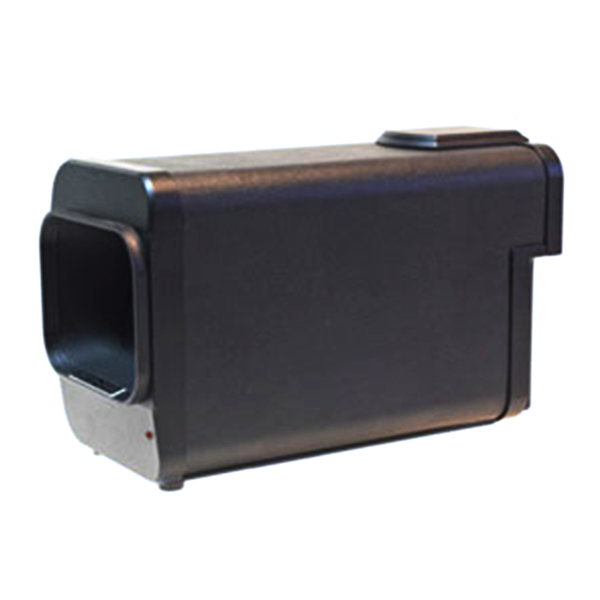

Тепловизионный комплекс Термограмма ТС

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Диапазон температуры	-40 — +300 (по заказу от -60)
  Диапазон рабочих температур	-40 — +60
  Порог температурной чувствительности	0.05 (0.02)
  Погрешность измерения температуры, °С	±1 или ±1% от диапазона
  Спектральный диапазон, нм	3.5 — 5
  Угол поля зрения	Не менее 25 x 20
  Пространственное разрешение	640 х 480
  ИК-приемник	InSb, охлаждение приемника — жидкий азот.
  Время автономного режима работы	8 часов
  Число элементов разложения в строке	640
  Число строк в кадре	480
  Время формирования кадра (три скорости сканирования)	Не более 0.5 сек., 1.6 сек., 3.2 сек.
  Встроенный лазерный целеуказатель	лазер, 1мВт / 635 нм, красное свечение
  Диапазон измерения коэффициента теплового излучения	0,5 — 1
  Диапазон измерения плотности тепловых потоков	5 — 500 Вт/М2
  Диапазон измерения сопротивления теплопередачи	0,05 – 5 м2хК/Вт
  Основная относительная погрешность измерения плотности тепловых потоков, не более	±7 %
  Диапазон измерения влажности воздуха	3 – 97 %
  Погрешность измерения влажности воздуха	±3%
  Вычисление температуры точки росы	При температуре воздуха от — 40°C до +45°С

• Описание

  Принцип работы. Принцип работы тепловизора основан на сканировании температурного излучения в поле зрения камеры оптико-механическим сканером с одноэлементным высокочувствительным ИК-приемником и трансформации этого излучения в электрический сигнал аналого-цифровым преобразователем.

  Камера содержит зеркально-линзовую оптику с малым количеством отражающих поверхностей, что уменьшает потери оптической системы и упрощает ее настройку.

  Применение особых методов сканирования, таких как суммирование кадров и усреднение, позволяет повысить чувствительность прибора до 0,02°С.

  Опыт, приобретенный нами за многие годы исследований в области термографии, показывает, что для большинства практических применений достаточно сканировать кадр за 1-2 секунды из-за того, что термические процессы в объектах исследования развиваются намного медленнее.

• Применение

  • Измерение температурных полей объектов, неразрушающий контроль.
  • Измерение коэффициента теплового излучения объекта.
  • Измерение плотности тепловых потоков.
  • Измерение сопротивления теплопередачи и термическое сопротивление ограждающих конструкций.
  • Измерение влажности воздуха.
  • Измерение точки росы.
  • Визуализация возможности конденсации влаги на поверхности объектов.
  • Запоминание тепловизионного и видимого изображения объекта контроля.

• Особенности

  • Высокая чувствительность.
  • Высокое пространственное разрешение.
  • Возможность автономной работы.
  • Автоматическая привязка для измерения абсолютных температур.
  • Подключение к компьютеру через принтерный (LPT) порт.
  • Тепловизор представляет собой прецизионный оптико-механический сканирующий инфракрасный прибор для визуализации и измерения тепловых полей. Прибор внесен в Госреестр и является средством измерения. Сертификат об утверждении типа средств измерения № 13378.
  • Термограф разработан на основе 30-летнего опыта работы в области создания ИК-систем и с учетом требований, предъявляемых к мобильной аппаратуре, используемой на предприятиях энергетики, топливно-энергетического, химического и нефтегазового комплексов, коммунального хозяйства, в строительстве, медицине и в других областях.
  • Обеспечивает эффективную работу при обследовании зданий высотой до 40-ти этажей и выше.

• Документы

  • Декларация о соответствии на тепловизионные комплексы серии Термограмма
  • Сертификат соответствия ГОСТ Р ИСО 9001-2026

• Комплектация

  • Инфракрасная камера — 1 шт.
  • Процессорный блок на базе компьютера типа NETBOOK — 1 шт.
  • Программное обеспечение для обработки термограмм и подготовки отчетов — 1 шт.
  • Аккумуляторы — 4 шт.
  • Сетевое зарядное устройство — 1 шт.
  • Комплект соединительных кабелей — 1 шт.
  • Штатив — 1 шт.
  • Термос — 1 шт.
  • Термометр контактный ТК5.06С с комплектом из 3-х сменных зондов — 1 шт.
  • Измеритель теплового потока ИТП МГ4 «Поток» — 1 шт.
