ТЕПЛОГРАФ
В наличии

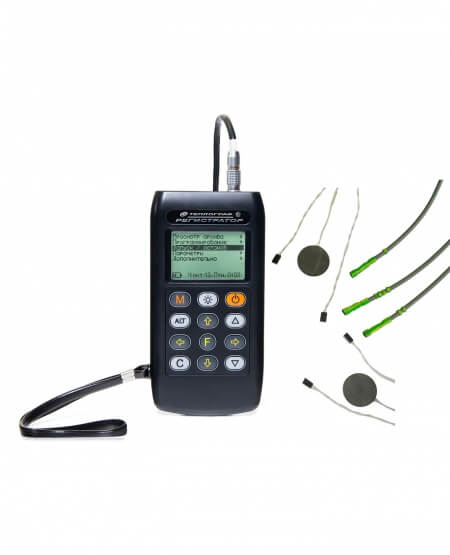

ТЕПЛОГРАФ — измеритель теплофизических величин для определения сопротивления теплопередаче, измерения плотности тепловых потоков и контроля температуры поверхностей и воздуха.
Прибор регистрирует тепловые потоки, температуру и влажность, вычисляет термическое сопротивление и теплопроводность, а также поддерживает непрерывную регистрацию данных.
-
Технические характеристики
Диапазон измерений 10…500 Диапазон температуры -40…+100 Погрешность измерений ±6.0 Погрешность измерения температуры, °С ±0.2, ±0.5…2 Период измерения 20 с…100 мин Количество точек контроля термического сопротивления 1…28 Диапазон измерения влажности воздуха, % 0…100 -
Описание
Структура комплекса. Регистрирующий блок прибора предназначен для сбора информации с модулей, оснащен графическим дисплеем, клавиатурой, USB интерфейсом. ТЕПЛОГРАФ имеет три типа специальных модулей:
- тип 01 (одна зона контроля): датчик теплового потока + 2 датчика температуры поверхности, дополнительно 1…2 датчика температуры (или температуры и влажности) среды;
- тип 02 (две зоны контроля): состоит из 2 групп по 3 датчика каждая (датчик теплового потока + 2 датчика температуры поверхности), дополнительно 1…2 датчика температуры (или температуры и влажности) среды;
- тип 07 (семь зон контроля): состоит из 7 групп по 3 датчика каждая (датчик теплового потока + 2 датчика температуры поверхности), дополнительно 1…4 датчика температуры (или температуры и влажности) среды.
Основные функции.
- Регистрация и отображение контролируемых параметров (тепловых потоков, температур и влажности) с привязкой ко времени и дате
- Вычисление термического сопротивления и теплопроводности, определение сопротивления теплопередаче
- Задание режимов регистрации через систему меню
- Регистрация без ограничения времени с автоматическим удалением старых данных
Сервисная компьютерная программа.
- Перенос результатов измерений в ПК
- Просмотр, анализ и архивация основных параметров процессов
- Задание режимов регистрации: времени запуска, периодов отсчетов, длительности цикла регистрации, параметров объекта контроля
- Вычисление сопротивления теплопередаче, теплопроводности, термического сопротивления
- Экспорт в Excel, сохранение в текстовый формат для других программ
-
Применение
Измеритель теплофизических величин ТЕПЛОГРАФ предназначен для:
- Определение сопротивления теплопередаче и термического сопротивления ограждающих конструкций (ГОСТ 56623), блоков оконных и дверных (ГОСТ 26602.1)
- Измерение и регистрация плотности тепловых потоков, проходящих через одно- и многослойные ограждающие конструкции (ГОСТ 25380), через теплоизоляцию и облицовку различных объектов
- Измерение температуры поверхностей или воздуха внутри и снаружи помещений
- Непрерывный мониторинг объектов при натурных и лабораторных испытаниях с определением фактического уровня тепловой защиты
- Уточнение и дополнение результатов тепловизионных обследований объектов
-
Документы
-
Комплектация
- Регистрирующий блок, чехол
- Зарядное устройство USB (1 А)
- Кабель USB
- Программа связи с ПК на «Flash-визитке» / CD
- Руководство по эксплуатации (с отметкой о поверке), сумка
- Дополнительно для комплектации «регистратор + модуль-01»:

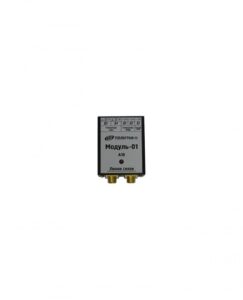

- Модуль-01 — 1 шт.

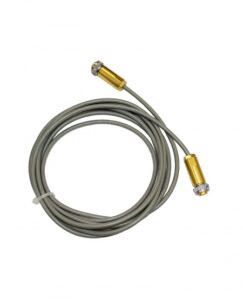

- Кабель связи модуля с регистратором (длина кабеля — 3 метра) — 1 шт.

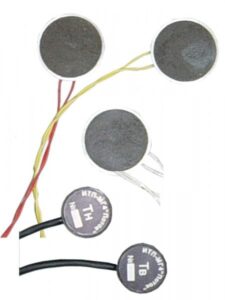

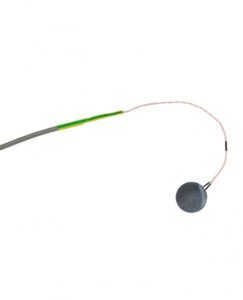

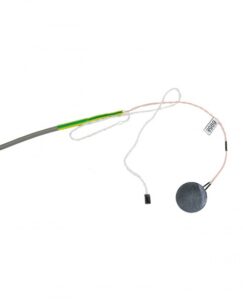

- Совмещённый датчик теплового потока и температуры поверхности (длина кабеля 5 метров) — 1 шт.
- Датчик температуры поверхности (длина кабеля 10 метров) — 1 шт.

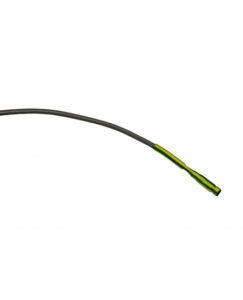

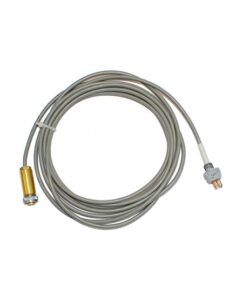

- Датчик температуры среды (длина кабеля 5 метров) — 1 шт.
- Датчик температуры среды (длина кабеля 10 метров) — 1 шт.
- Дополнительно для комплектации «регистратор + модуль-02»:

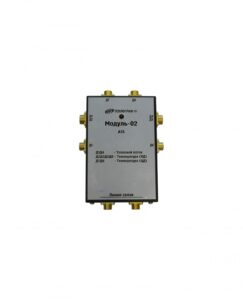

- Модуль-02 — 1 шт.
- Кабель связи модуля с регистратором (длина кабеля — 3 метра) — 1 шт.
- Совмещённый датчик теплового потока и температуры поверхности (длина кабеля 5 метров) — 2 шт.
- Датчик температуры поверхности (длина кабеля 10 метров) — 2 шт.
- Датчик температуры среды (длина кабеля 5 метров) — 1 шт.

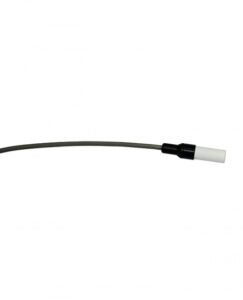

- Датчик температуры и влажности среды (длина кабеля 10 метров) — 1 шт.
- Дополнительно для комплектации «регистратор + модуль-07»:

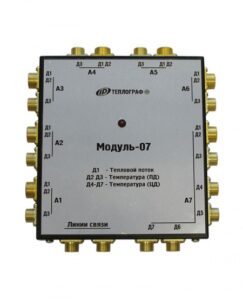

- Модуль-07 — 1 шт.
- Кабель связи модуля с регистратором (длина кабеля — 3 метра) — 1 шт.
- Совмещённый датчик теплового потока и температуры поверхности (длина кабеля 5 метров) — 7 шт.
- Датчик температуры поверхности (длина кабеля 10 метров) — 7 шт.
- Датчик температуры среды (длина кабеля 5 метров) — 2 шт.
- Датчик температуры и влажности среды (длина кабеля 10 метров) — 2 шт.
-
