Стандартный образец V1

В наличии

28 220 ₽

Добавить в корзину Купить в 1 клик

• Задать вопрос
• Поделиться

• Технические характеристики

  Материал	углеродистой стали
  Скорость ультразвука	5920 ±30
  Скорость УЗ поперечной волны	3255 ±15

• Описание

  Образец V1 выполнен в соответствии с требованиями международных стандартов EN 12223, ISO2400-1972. Образец V1 (реже К1) изготавливается из углеродистой стали. В отверстие диаметром 50мм запрессовывают цилиндр из органического стекла. Скорость продольных волн в образце (5920 ±30) м/с; сдвиговых (3255 ±15) м/с.

• Применение

  Образец V1 предназначен для:

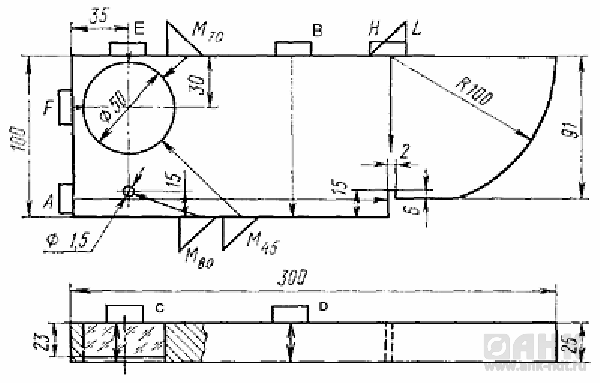

  • настройки глубиномера дефектоскопа и проверки линейности развертки (при этом в зависимости от требуемого диапазона настройки, прямой ПЭП устанавливают в одно из положений А1 – А4 на схеме , время прохождения продольной волны в оргстекле соответствует времени прохождения расстояния 50мм по стали;
  • настройки глубиномера дефектоскопа для сдвиговых волн, для чего наклонный ПЭП устанавливают в положение В;
  • настройки скорости развертки для сдвиговых волн (для этого наклонный ПЭП устанавливают в положение Б, время прохождения продольными волнами пути 91мм, соответствует времени прохождения сдвиговыми волнами пути 50мм.
  • определения точки выхода и стрелы наклонного преобразователя (для этого наклонный ПЭП устанавливают в положение В, небольшими перемещениями ПЭП получают максимальный эхо-сигнал от цилиндрической поверхности R100, в этом положении точка выхода расположена над пропилом образца;
  • определения угла ввода наклонного ПЭП, для этого ПЭП устанавливается (в положение А для углов 35-60°, в положение Б для углов 60-75° и в положение В для углов 75-80°, получают максимальный сигнал от поверхности R50 или отверстия 1,5мм, угол ввода затем считывают с делений, расположенных под точкой выхода луча;
  • проверки мертвой зоны прямых или РС ПЭП (на схеме датчик в положениях Г и Д;
  • проверки разрешающей способности прямого ПЭП, при этом в качестве опорного отражателя используют поверхности образца, расположенные на разных расстояниях или в материалах с повышенным затуханием;
  • задания опорного сигнала дефектоскопа с наклонным ПЭП: в качестве опорного отражателя используют двухгранный угол, образованный плоскостью образца V1 и цилиндрической поверхностью отверстия диаметром 1,5мм;
  • настройки предельной чувствительности дефектоскопа при работе с наклонным ПЭП: в качестве опорных используют эхоимпульсы от внутренней поверхности цилиндра R100 (преобразователь в положении В), наружных поверхностей диаметром 50мм (ПЭП в положении А и Б) и диаметром 1,5мм (ПЭП в положении В).
