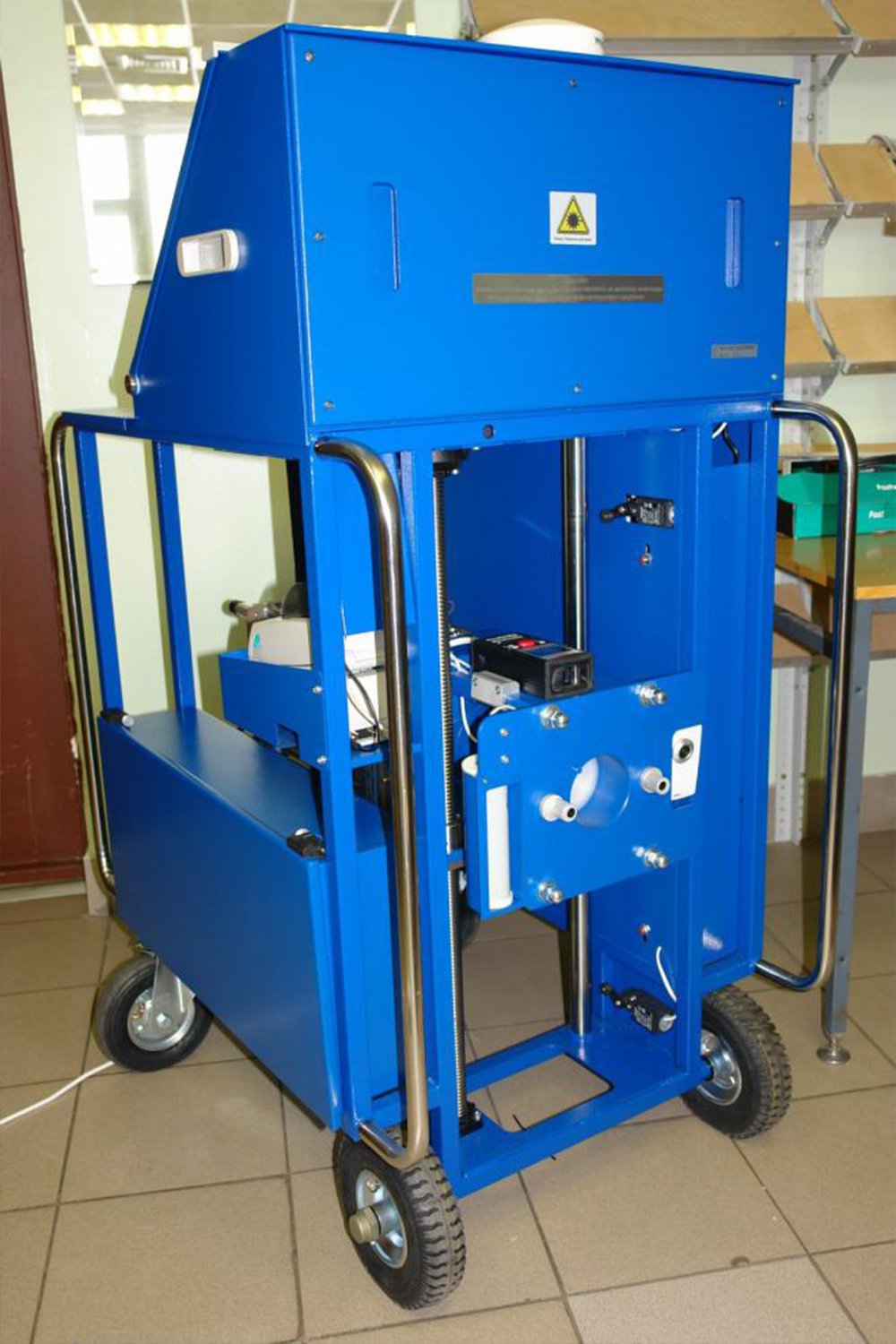

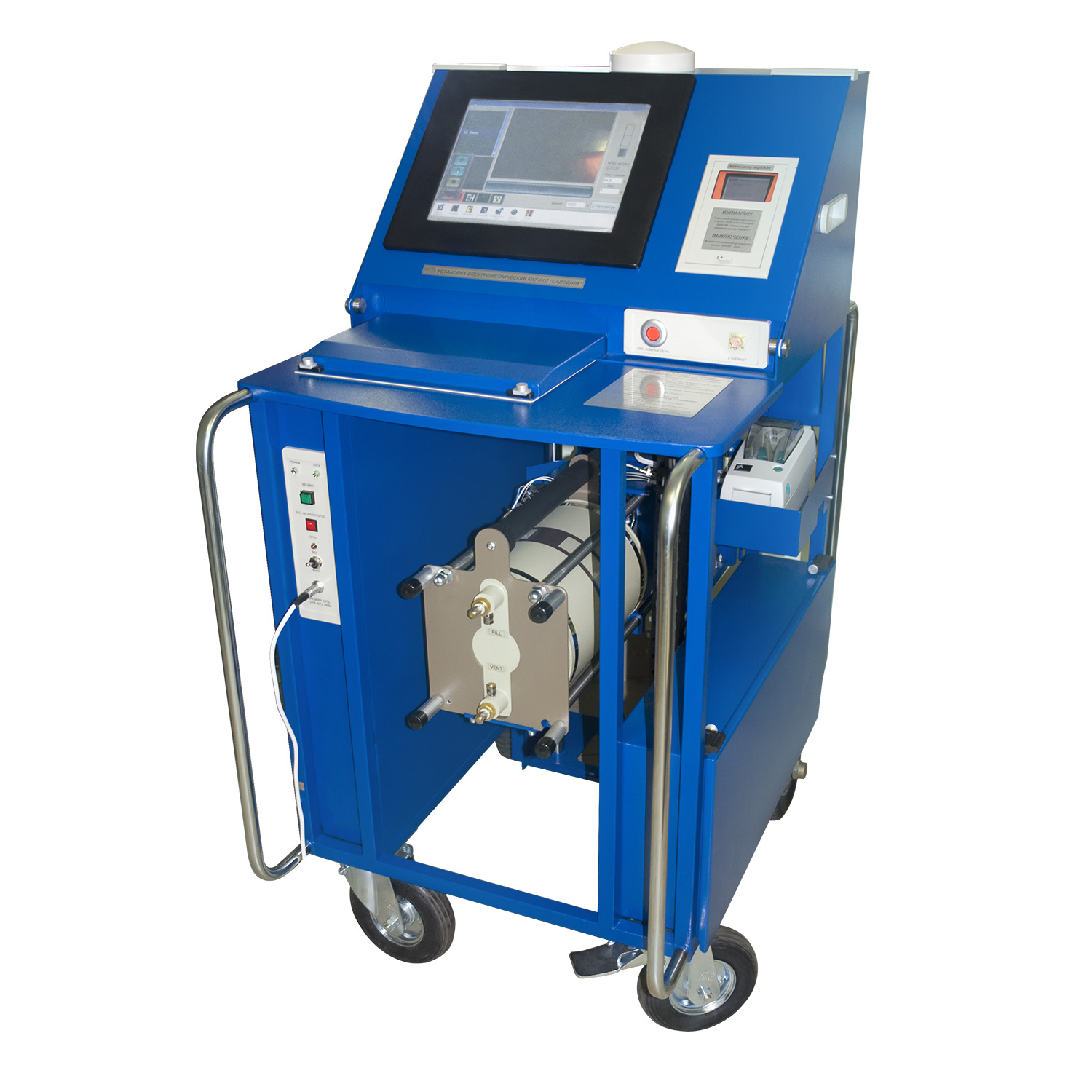

Спектрометрическая установка МКГ-01Д «САДОВНИК»

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Диапазон регистрируемых энергий гамма- излучения	40 ÷ 3000 кэВ
  Энергетическое разрешение при использовании детекторов GEM (p-типа) на линии 1332 кэВ	1,75 ÷ 2,4 кэВ*
  Относительная эффективность регистрации гамма-квантов с энергией 1332,5 кэВ (Co-60) в пике полного поглощения	10 ÷ 35 %
  Максимальная входная статистическая загрузка канала спектрометра при облучении гамма-квантами с энергией близкой к 1 МэВ	не более 1·10^5 имп/с.
  Время установления рабочего режима (без учета времени охлаждения детектора)	не более 30 мин
  Диапазон энергий регистрируемого гамма-излучения	50 ÷ 3000 кэВ
  Диапазон измерения МАЭД гамма-излучения	1·10^-7 ÷ 10 Зв/ч
  Предел допускаемой основной относительной погрешности определения мощности дозы	не более ±(15+3/H) % **
  Диапазон измерения расстояния от детектора до объекта измерения	0,3 ÷ 15 м
  Питание от блока автономного питания	12 В
  Питание от сети переменного тока	220 В / 50 Гц
  Время работы установки от блока автономного питания	8 ч
  Толщина боковой защиты детектора из свинца	не менее 25 мм

• Описание

  Мобильная спектрометрическая установка МКГ-01Д предназначена для измерения энергетического спектра гамма-излучения и используется для определения изотопного состава и удельной активности гамма-излучающих радионуклидов радиоактивных отходов (РАО) в контейнерах малой грузоподъемности различных форм и геометрий (металлические бочки, пластиковые контейнеры), в невозвратных защитных железобетонных контейнерах типа НЗК, а также для определения активности протяженных объектов.

  Программно-методический комплекс МКД-01Д «Садовник».

  Назначение.

  • реализация полностью автоматизированной системы, предназначенной для измерения, обработки и представления спектрометрической информации об источниках контролируемых гамма-излучений

  Функциональные возможности.

  • определение радионуклидного состава, парциальных, удельных и суммарных активностей низко- и среднеактивных РАО в контейнерах малой грузоподъемности различных форм и НЗК;
  • градуировка установки по энергии и эффективности (в том числе с использованием коллиматоров);
  • ведение архива измерений с возможностью просмотра и печати;
  • визуальный контроль расположения объекта измерения с помощью web-камеры;
  • контроль состояния технических средств, входящих в состав установки;
  • автоматизированный контроль:
    • МАЭД в месте расположения оператора;
    • расстояния до измеряемого объекта;
    • положения детектора;
  • возможность:
    • редактирования библиотеки радионуклидов;
    • корректировки параметров обработки спектра;
    • интеграции с программным комплексом фирмы ЛСРМ;
    • удалённого контроля по проводному и беспроводному интерфейсам;
    • печати результатов измерения с штрих-кодом на встроенном принтере.

  * нижняя граница значения энергетического разрешения указана для спектрометрического тракта с 10 %-ной относительной эффективностью регистрации гамма-квантов в ППП Co-60, верхняя граница – со 150 %-ной относительной эффективностью.

  ** где H – безразмерная величина, численно равная измеренному значению МАЭД в мкЗв·ч^-1 для чувствительного поддиапазона и в мЗв·ч^-1 для грубого поддиапазона.

• Применение

  • сортировка отходов по категориям с целью дальнейшей переработки, включая отходы с неизвестным радионуклидным составом;
  • входной контроль РАО при приемке на хранение/захоронение;
  • паспортизация первичных и кондиционированных форм радиоактивных отходов непосредственно в контейнерах без их вскрытия на АЭС и в организациях, осуществляющих сбор, хранение, транспортирование, переработку, временное хранение и захоронение РАО;
  • измерение активности протяженных объектов без вскрытия оборудования на АЭС;
  • измерение активности протяженных объектов со вскрытием, например труб, используемых при транспортировке нефти с целью оценки возможности их дальнейшего использования.

• Особенности

  • возможность подключения к ЛВС;
  • удаленное управление установкой (до 100 м по WiFi) для работы со среднеактивными отходами;

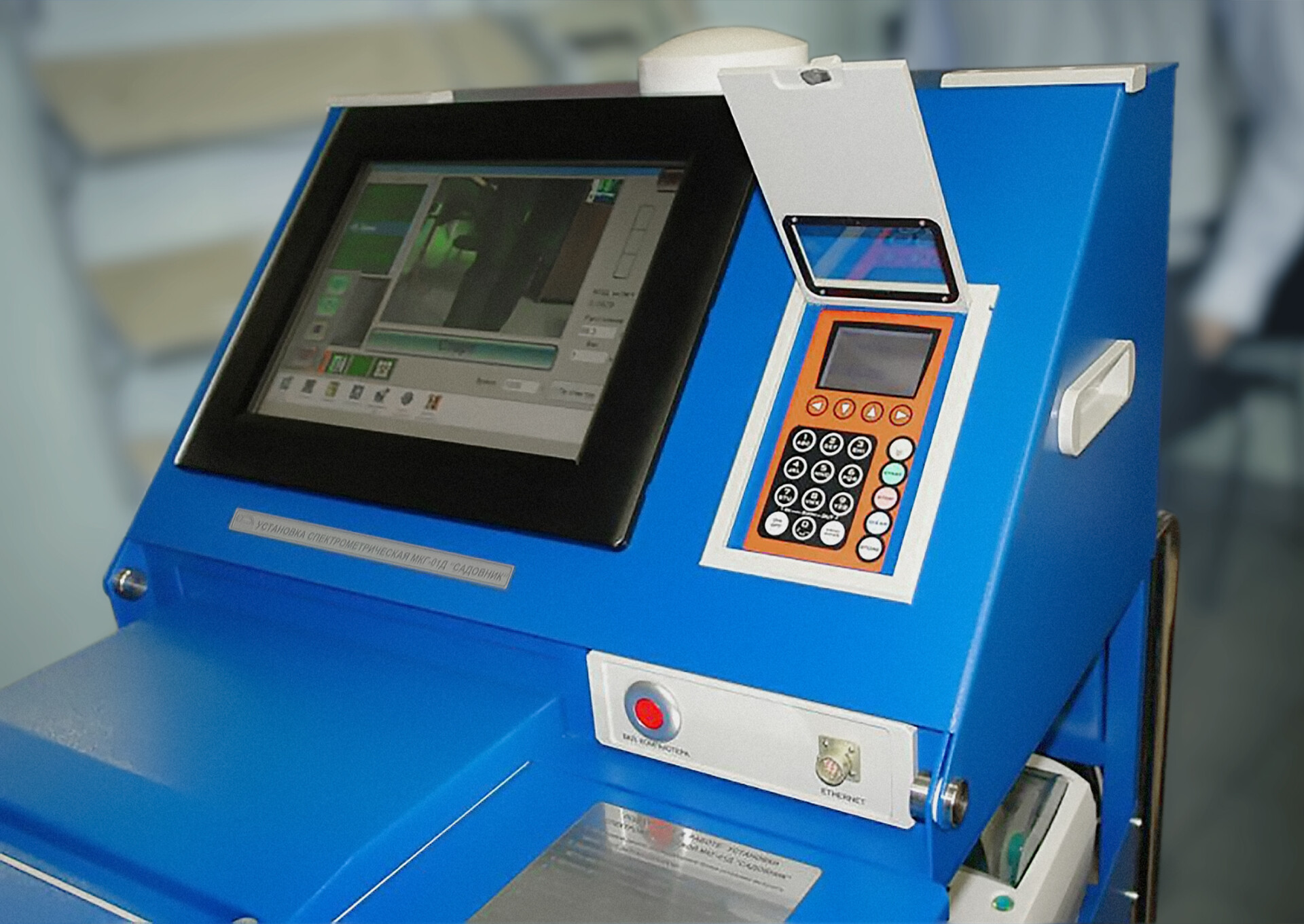

  • определение и индикация на экране панельного компьютера значений мощностей доз на рабочем месте оператора;
  • несмываемая паспорт-этикетка контейнеров с результатами анализа;
  • автоматическое (с ПК) и ручное управление поворотной платформой;

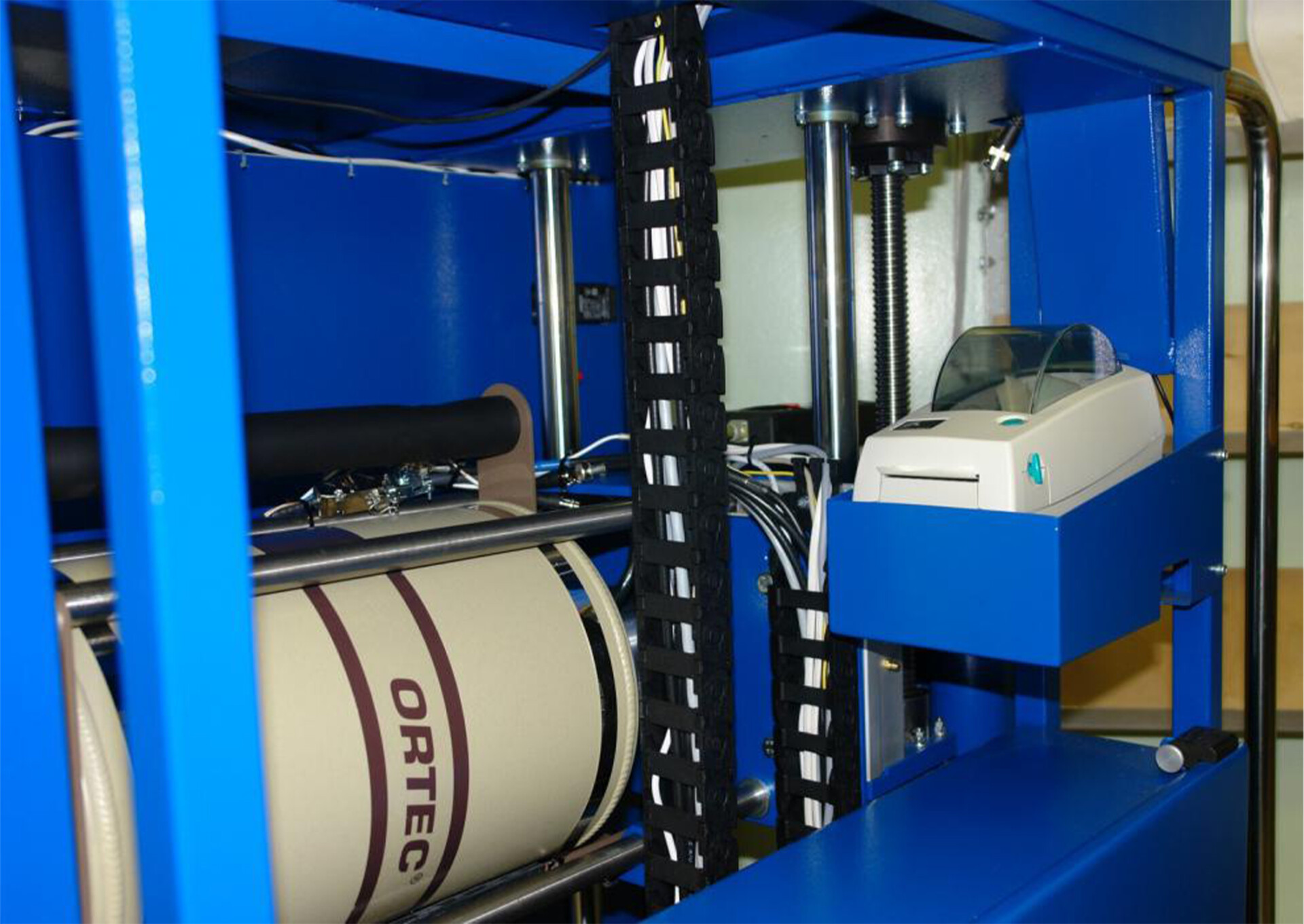

  • автоматическое (с ПК) управление устройством перемещения спектрометрического блока детектирования;

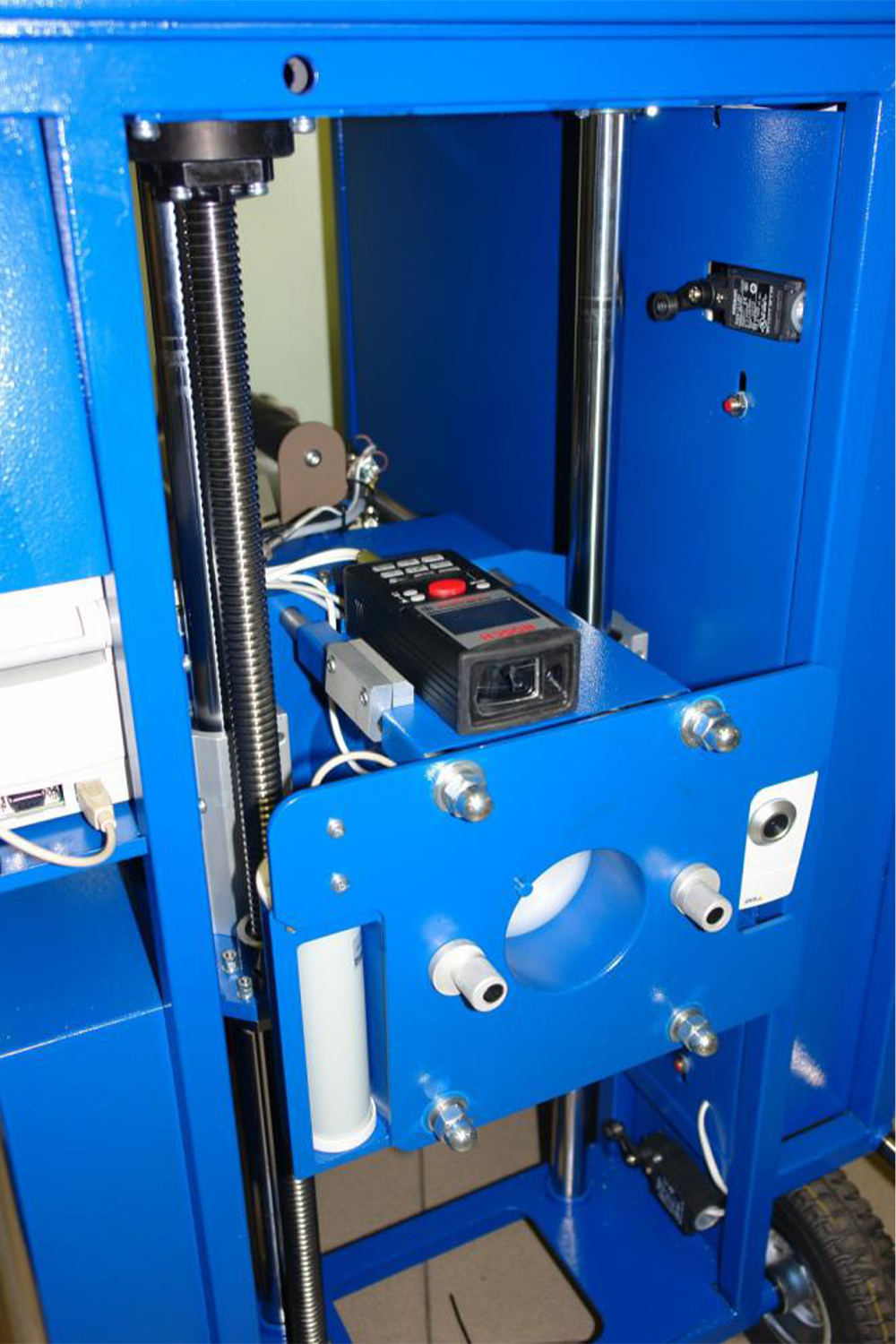

  • видеоизображение объекта измерения, находящегося вне поля видимости оператора, на мониторе ПК для нацеливания детектора на объект с помощью луча лазерного дальномера.

• Комплектация

  Базовый комплект:

  • установка спектрометрическая МКГ-01Д «Садовник»;
  • комплект коллиматоров;
  • точечные источники фотонного излучения ИМН-Г-1;
  • руководство по эксплуатации;
  • методика выполнения контроля активности и радионуклидного состава долгоживущих радионуклидов в твердых и жидких радиоактивных отходах, поступающих на хранение в контейнерах различных форм и геометрий, с помощью установки МКГ-01Д «Садовник».

  По заказу:

  • весы электронные;
  • весы крановые;
  • поворотная платформа для НЗК;
  • поворотная платформа (грузоподъемность до 2 т).

• Документы

  • Номер в госреестре РФ: 44476-10
