Описание
| Производитель: | Sonel, Польша |
| Гарантия | 3 года |
| Номер в реестре СИ | 68153-17 |

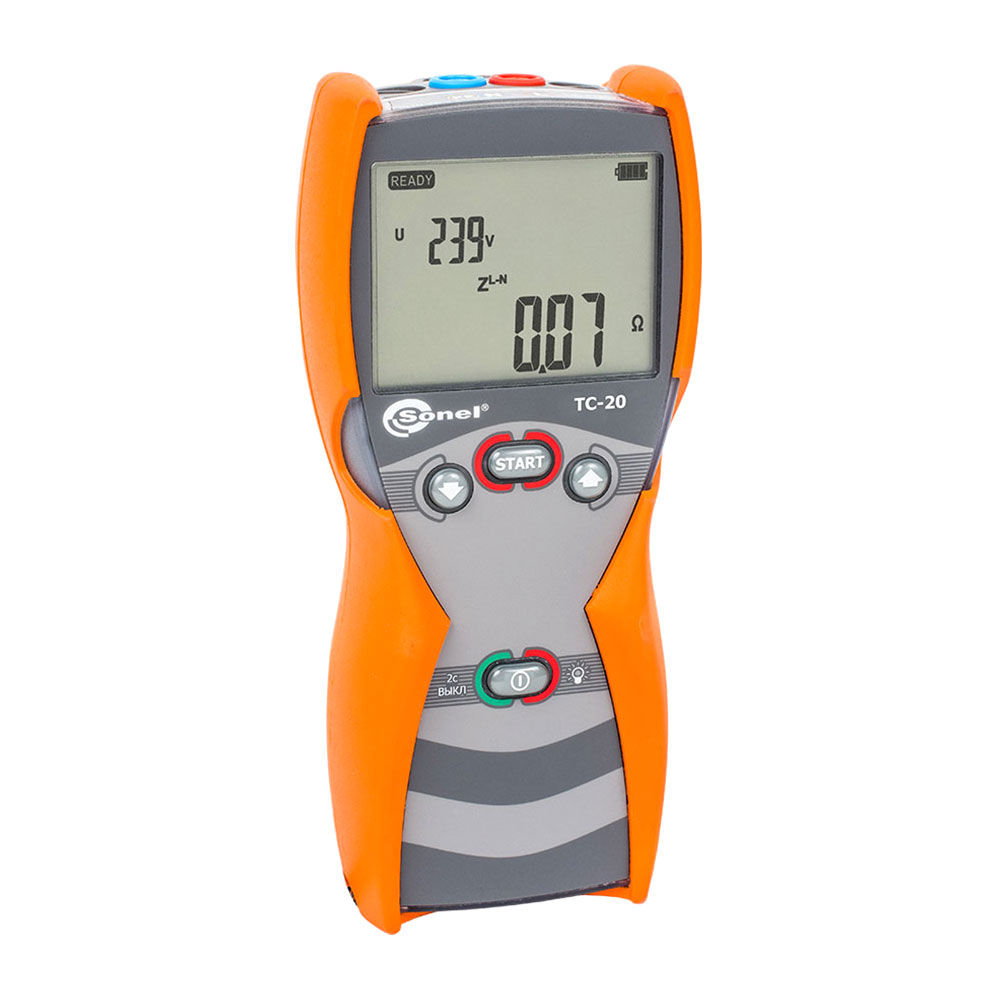

Измеритель параметров петли короткого замыкания ТС-20 предназначен в первую очередь для проверки согласования параметров цепи «фаза — нуль» с характеристиками аппаратов защиты и проверки непрерывности защитных проводников.
Прибор внесён в Государственный реестр средств измерений и поставляется с поверкой. Результаты измерений могут быть отражены в Протоколах сертификационных, приёмо-сдаточных и периодических испытаний в электроустановках.
Измеритель ТС-20 применяется также при наладке и эксплуатационном контроле состояния сетей электропитания жилых домов, офисов и производственных объектов.
Функциональные возможности измерителя TC-20
- Измерение действующего значения фазного и линейного напряжения переменного тока частотой 45 — 65 Гц.
- Измерение в сетях с номинальным напряжением 220/380 В, 230/400 В, 240/415 В.
- Измерение полного сопротивления цепи «фаза — нуль рабочий», «фаза — нуль защитный», «фаза — фаза» без отключения источника питания.
- Расчёт ожидаемого тока короткого замыкания.
- Оценку сопротивления заземляющих устройств.
Для выполнения вышеуказанных задач измеритель имеет:
- возможность выбора Пользователем номинального напряжения 220/380 В, 230/400 В или 240/415 В;
- функцию автоматического вычисления ожидаемого тока короткого замыкания на основании измеренного полного сопротивления петли и номинального напряжения электроустановки;
- функцию автоматического определения номинального фазного или линейного напряжения при вычислении ожидаемого тока короткого замыкания;
- функцию автоматического выбора диапазона измерения;
- возможность изменения длины измерительных проводов без необходимости калибровки прибора;
- функцию автоматической компенсации сопротивления измерительных проводов;
- сохранение последнего результата измерения; защиту от перегрева (индикатор высокой температуры);
- контроль заряда элементов питания в режиме реального времени;
- подсветку дисплея;
- автоматическое выключение неиспользуемого прибора через заданный интервал времени (300 с, 600 с, 900 с) — экономия энергии элементов питания (AUTO-OFF).
Прибор может быть эффективно использован
- Электросетевыми компаниями (при техническом обслуживании электроустановок).
- Службами эксплуатации электрических сетей в нефтегазодобывающих компаниях, в управляющих компаниях ЖКХ, на промышленных предприятиях.
- Строительными и монтажными организациями, при производстве электромонтажных работ.
- Организациями надзора и контроля в электрических сетях и электроустановках потребителей.
- Электроизмерительными лабораториями.
Результаты измерений помогут решить следующие вопросы
- Какое значение ожидаемого тока короткого замыкания использовать при выборе аппарата защиты от сверхтоков?
- Правильно ли выбраны номинал и время-токовая характеристика существующего автоматического выключателя или плавкого предохранителя?
- Какой характер исследуемой цепи — емкостной или индуктивный?
- Есть ли ошибки электромонтажа?
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Зажим «Крокодил» изолированный красный K02 (WAKRORE20K02) | 1 шт. |
| 2 | Зонд острый с разъёмом «банан» голубой (WASONBUOGB1) | 1 шт. |
| 3 | Зонд острый с разъёмом «банан» красный (WASONREOGB1) | 1 шт. |
| 4 | Крепеж «Свободные руки» (WAPOZUCH1) | 1 шт. |
| 5 | Провод измерительный 1,2 м с разъемами «банан» голубой (WAPRZ1X2BUBB) | 1 шт. |
| 6 | Провод измерительный 1,2 м с разъемами «банан» красный (WAPRZ1X2REBB) | 1 шт. |
| 7 | Ремень для переноски прибора M1 (WAPOZSZE4) | 1 шт. |
| 8 | Футляр M10 | 1 шт. |
Дополнительная комплектация измерителя TC-20
| № | Наименование |
|---|---|
| 1 | Адаптер AGT-63P (WAADAAGT63P) |
| 2 | Адаптер AGT-16C (WAADAAGT16C) |
| 3 | Адаптер AGT-16P (WAADAAGT16P) |
| 4 | Адаптер AGT-16T (WAADAAGT16T) |
| 5 | Адаптер AGT-32C (WAADAAGT32C) |
| 6 | Адаптер AGT-32P (WAADAAGT32P) |
| 7 | Адаптер AGT-32T (WAADAAGT32T) |
| 8 | Зонд острый с разъемом «банан» желтый (WASONYEOGB1) |
| 9 | Зонд острый с разъемом «банан» складной SP-2M (WASONSP2M) |
| 10 | Комплект измерительных разъемов для фазных и нулевых шин AR-468 (WAADAR468RU) |
| 11 | Провод измерительный 10 м с разъемами «банан» красный (WAPRZ010REBB) |
| 12 | Провод измерительный 20 м с разъемами «банан» красный (WAPRZ020REBB) |
| 13 | Провод измерительный 5 м с разъемами «банан» красный (WAPRZ005REBB) |
Технические характеристики
Сокращение «е.м.р.» в определении основной погрешности означает «единица младшего разряда».
Сокращение «и.в.» в определении основной погрешности означает «измеренная величина».
Измерение напряжения переменного тока
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0…440 В | 1 В | ±(2,5% и.в. + 3 е.м.р.) |
Измерение параметров петли короткого замыкания ZL-PE, ZL-N, ZL-L
Измерение полного сопротивления петли короткого замыкания ZS
Диапазон измерения согласно ГОСТ IEC 61557-3-2013.
| Измерительный провод | Диапазон измерения Zs |
|---|---|
| 1,2 м | 0,24…200 Ом |
| 5 м | 0,26…200 Ом |
| 10 м | 0,28…200 Ом |
| 20 м | 0,35…200 Ом |
Диапазон измерения ZS
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0…19,99 Ом | 0,01 Ом | ±(2,5% и.в. + 5 е.м.р.) |
| 20,0…99,99 Ом | 0,1 Ом | ±(2,5% и.в. + 3 е.м.р.) |
| 100…200 Ом | 1 Ом | ±(3% и.в. + 5 е.м.р.) |
- номинальные рабочие напряжения UnL-N/UnL-L: 220/380 В, 230/400 В, 240/415 В;
- диапазон рабочего напряжения: 198…264 В (для ZL-PE и ZL-N) и 342…440 В (для ZL-L);
- номинальная частота сети fn: 50 Гц, 60 Гц;
- диапазон рабочих частот: 45…65 Гц;
- максимальный ток измерения: 15,3 A для 230 В (10 мс) и 26,7 A для 400 В (10 мс).
Измерение активного RS и реактивного XS сопротивления петли короткого замыкания
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0..9,99 Ом | 0,01 Ом | ±(5% и.в. + 5 е.м.р.) значения ZS |
- рассчитывается и отображается для ZS <10 Ом.
Ток короткого замыкания петли IK
Диапазон измерения IK согласно ГОСТ IEC 61557-3-2013 рассчитывается на основании ZS.
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 1,15…9,99 A | 0,01 A | рассчитывается на основе погрешности полного сопротивления петли короткого замыкания ZS |
| 10,0…99,9 A | 0,1 A | |
| 100…999 A | 1 A | |
| 1,00…9,99 кA | 0,01 кA | |
| 10,0…40,0 кA | 0,1 кA |
Дополнительные характеристики измерителя TC-20
Изделие соответствует требованиям по электромагнитной совместимости Техническому Регламенту Таможенного Союза ТР ТС 020/2011.
| Параметр | Значение |
|---|---|
| Класс изоляции | двойная, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013 |
| Категория безопасности монтажа измерителя | CAT III 300 В |
| Степень защиты корпуса измерителя в соответствии с ГОСТ 14254-2015 | IP67 |
| Изделие соответствует требованиям по электромагнитной совместимости стандартам | ГОСТ Р 51522.1-2011 |
| Питание измерителя | 4 алкалиновых элемента 1,5 В AA LR6 или 4 аккумулятора NiMH AA |
| Габаритные размеры измерителя (длина x ширина x глубина) | 220x98x58 мм |
| Масса прибора с комплектом батареек | примерно 509 г |
| Рабочая температура | -20…+50°C |
| Температура хранения | -20…+70°C |
| Температура при калибровке | +23 ± 2°C |
| Влажность при калибровке | 40…60% |
| Влажность при эксплуатации | 20…80% |
| Высота над уровнем моря | < 3000 м |
| Время до автоматического выключения Auto-OFF | на выбор 300, 600 или 900 секунд |
| Количество измерений Zs на аккумуляторах | >5000 (2 измерения в минуту) |
| Дисплей | сегментный ЖКИ |
