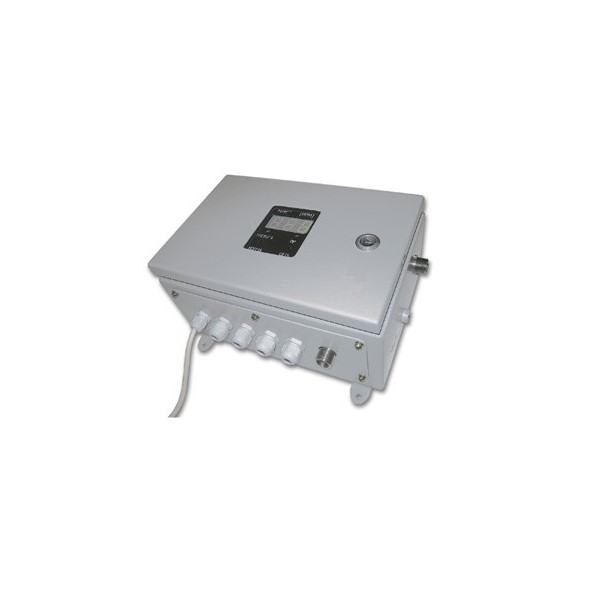

Сигнализатор «НЕВА-412»

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Диапазон измерений	0-30 ppm
  Степень защиты оболочки	IP X4
  Температура окружающей среды	0 … +55 °C
  Точность	в соответствии с резолюцией МЕРС.107(49)
  Питание	200/240 В, 50/60 Гц (по заказу = 24 В)
  Аналоговый выход	0-0,5 В (4-20 мА по заказу)
  Давление воды	0,1-3 атм
  Дверца сигнализатора	открывается в левую сторону
  Контакты реле сигнализации	сухой контакт (мощностью до 2А/250В)
  Контакты реле управления	сухой контакт (мощностью до 2А/250В)
  Линейность +(-)2% в диапазоне	1-20 ppm
  Порог срабатывания	установка от 1 до 30 ppm (с шагом 1 ppm)
  Присоединительные размеры фланцев	наружная резьба 1/2 «
  Сигнал норма	зеленый светодиод
  Сигнал тревоги	красный светодиод
  Температура контролируемой среды	+4 … +55 °C
  Флэш-карта памяти типа CF (ПО прилагается)	не менее 32 Мб
  Цифровой выход	RS485 (по заказу)
  Потребляемая мощность	< 6 Вт

• Описание

  Свидетельство о типовом одобрении Российского Морского Регистра Судоходства № 05.04328.009 от 12.12.2005. Соответствует требованиям ИМО Резолюции МЕРС.107(49).

  Сигнализатор “НЕВА-412” предназначен для контроля содержания эмульгированных нефтепродуктов в нефтесодержащих водах судов и технологических водах предприятий.

  Принцип работы сигнализатора основан на измерении светорассеяния.

  Основные технологические задачи, решаемые с помощью прибора: контроль за сбросом нефтесодержащих вод с судов, оборудованных фильтрующими установками, независимо от класса автоматизации, контроль судовых нефтесодержащих (льяльных) вод после сепарации, автоматический круглосуточный мониторинг состояния вод с регламентным контролем чистоты измерительной ячейки.

  Показания сигнализатора и состояние выходных реле управления сбросом и реле сигнализации автоматически записываются на встроенную флэш-карту типа CF емкостью от 32 до 512 МБ.

  Пример схемы установки:

  1. управляемый от сигнализаторатрехходовой электромагнитный клапан, предназначенный во включенном состоянии для подачи чистой воды (для промывки измерительной ячейки и установки нуля сигнализатора), а в выключенном состоянии — для подачи нефтесодержащей воды из выходного трубопровода сепаратора льяльных вод;
  2. ручной вентиль (закрыт — при калибровке и проверке срабатывания сигнализатора при включенном клапане 1);
  3. управляемый от сигнализаторатрехходовой клапан сброса водонефтяной смеси;
  4. тройник с ручным клапаном слива воды из сигнализатора из комплекта для калибровки (служит также для заливки раствора при калибровке или проверке срабатывания сигнализатора).
