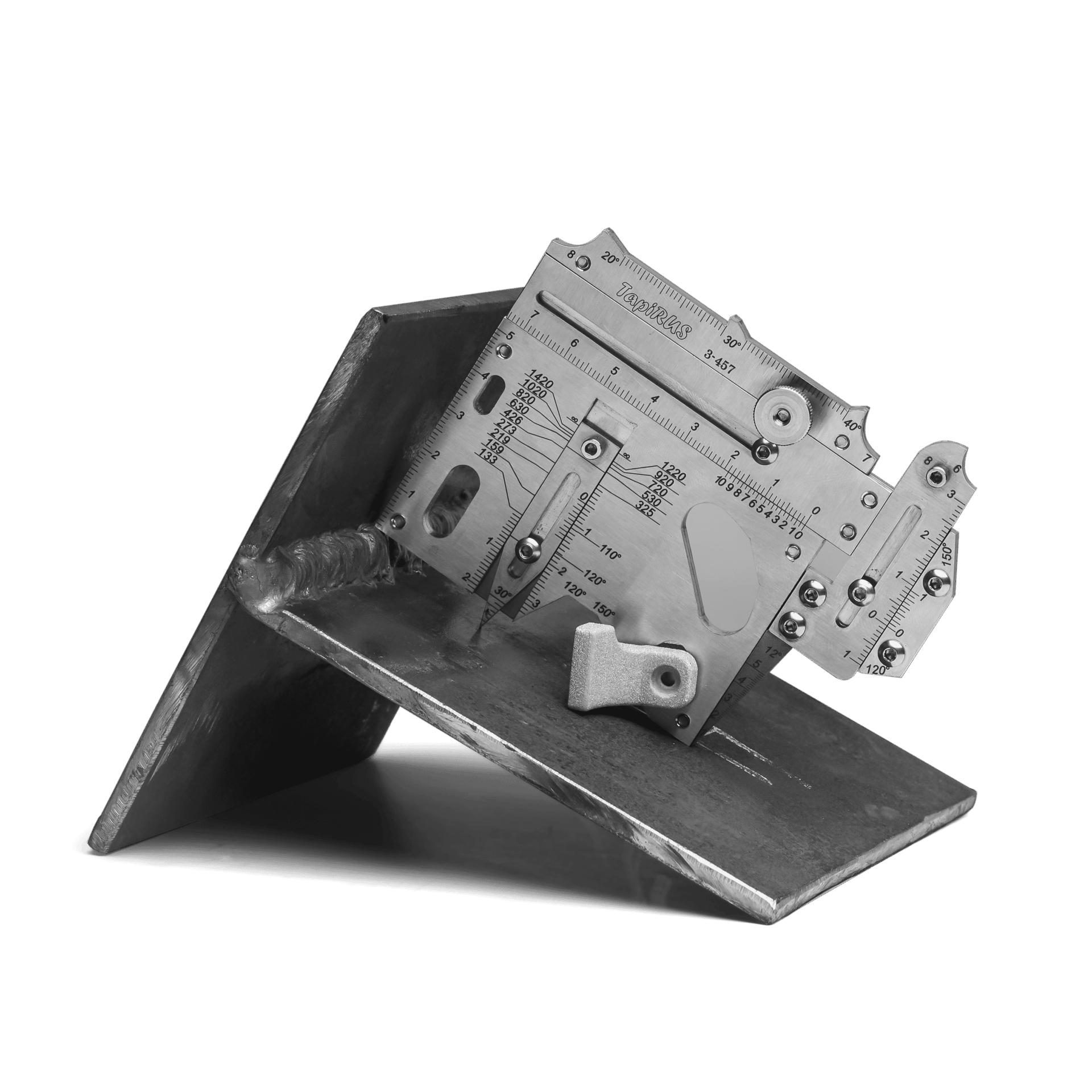

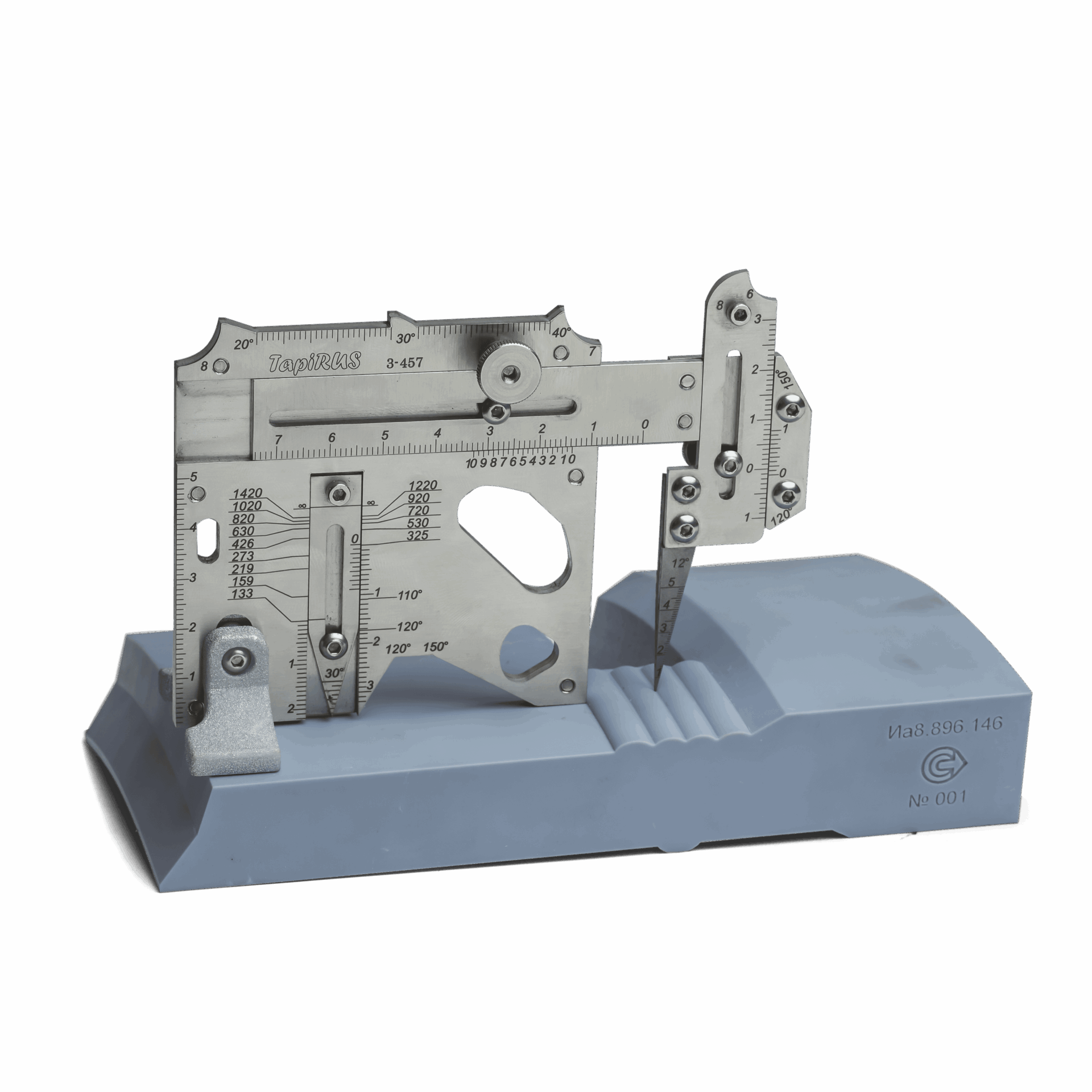

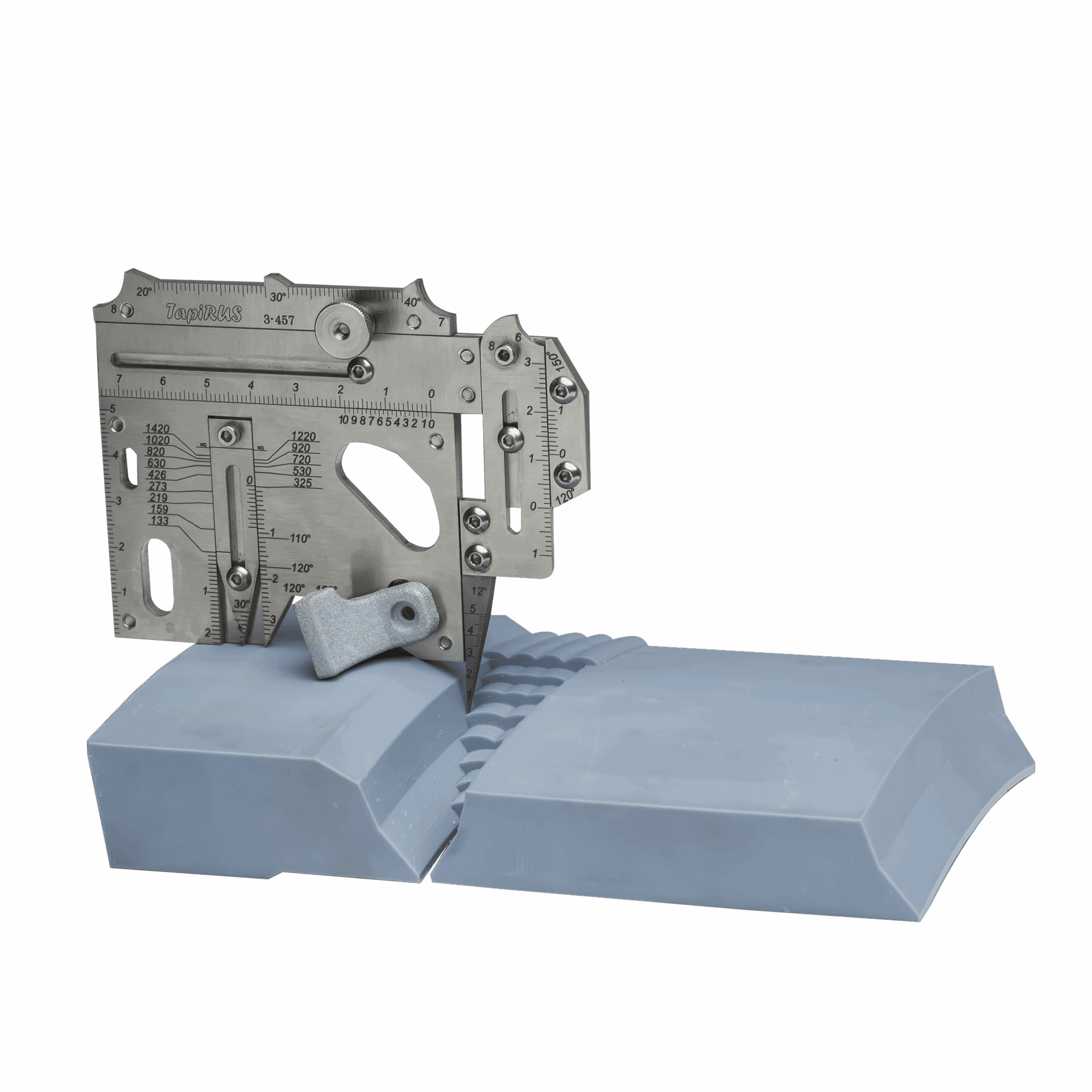

Шаблон УШС НК TapiRUS в комплекте с чехлом и опорами

В наличии

УШС НК TapiRUS — средство измерений для визуального и измерительного контроля сварных соединений и поверхностных дефектов, внесённое в ГРСИ и поставляемое с поверкой.

Шаблон позволяет определять более 40 параметров, включая ширину и выпуклость шва, глубину подреза, смещение кромок, катет, углы и зазоры. Погрешность измерений составляет 0,1 мм.

Задать вопрос
Поделиться

Технические характеристики

Глубина, мм	0…20
Погрешность глубины, мм	± 0,1 (в диапазоне от 0 до 10 мм вкл.), ± 0,5 (в диапазоне свыше 10 до 20 мм)
Высота, мм	0…6
Погрешность высоты, мм	± 0,1
Ширина, мм	0…55
Погрешность ширины, мм	± 0,1 (в диапазоне от 0 до 10 мм вкл.), ± 0,5 (в диапазоне свыше 10 до 55 мм)
Зазор, мм (B)	0…4
Зазор, мм (C)	1…5
Погрешность зазора, мм (B)	± 0,25
Погрешность зазора, мм (C)	± 0,05
Притупление, мм	0…25
Погрешность притупления, мм	± 0,5
Средняя наработка на отказ, циклов, не менее	55 000
Средний срок службы, не менее	1 года

Описание

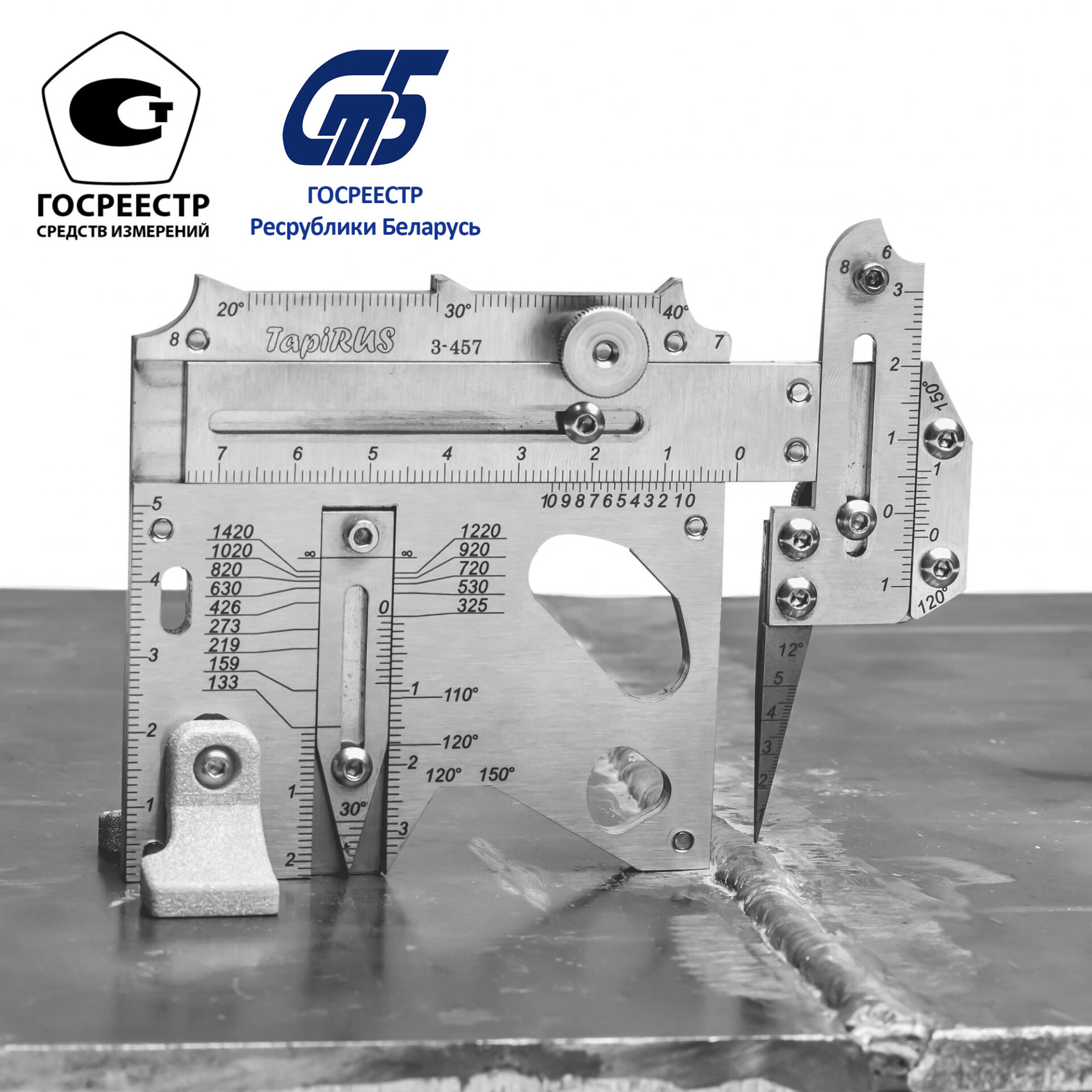

Средство измерений внесено в ГРСИ. УШС НК TapiRus разработан для замены многочисленных шаблонов и приспособлений, используемых при визуальном и измерительном контроле качества сварных соединений. Утвержден в качестве средства измерения геометрических параметров сварных соединений и поверхностных дефектов при проведении ВИК, поставляется с поверкой.

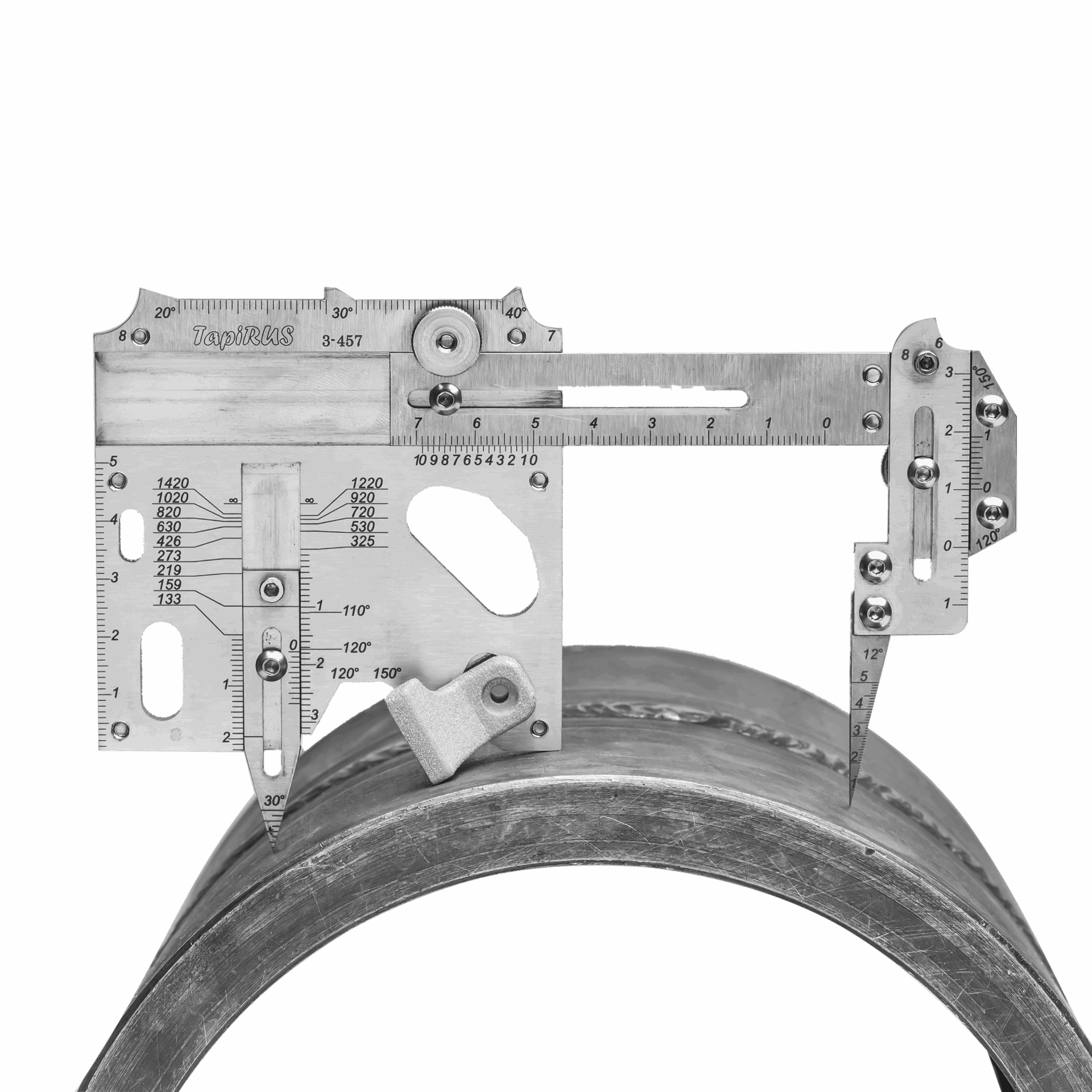

Позволяет определять большинство геометрических параметров сварных соединений и поверхностных дефектов: ширина и выпуклость шва, глубина подреза, величина смещения кромок, катет углового шва, угол скоса и зазор и др. Оснащен опорами, позволяющими однозначно позиционировать шаблон на криволинейной поверхности.

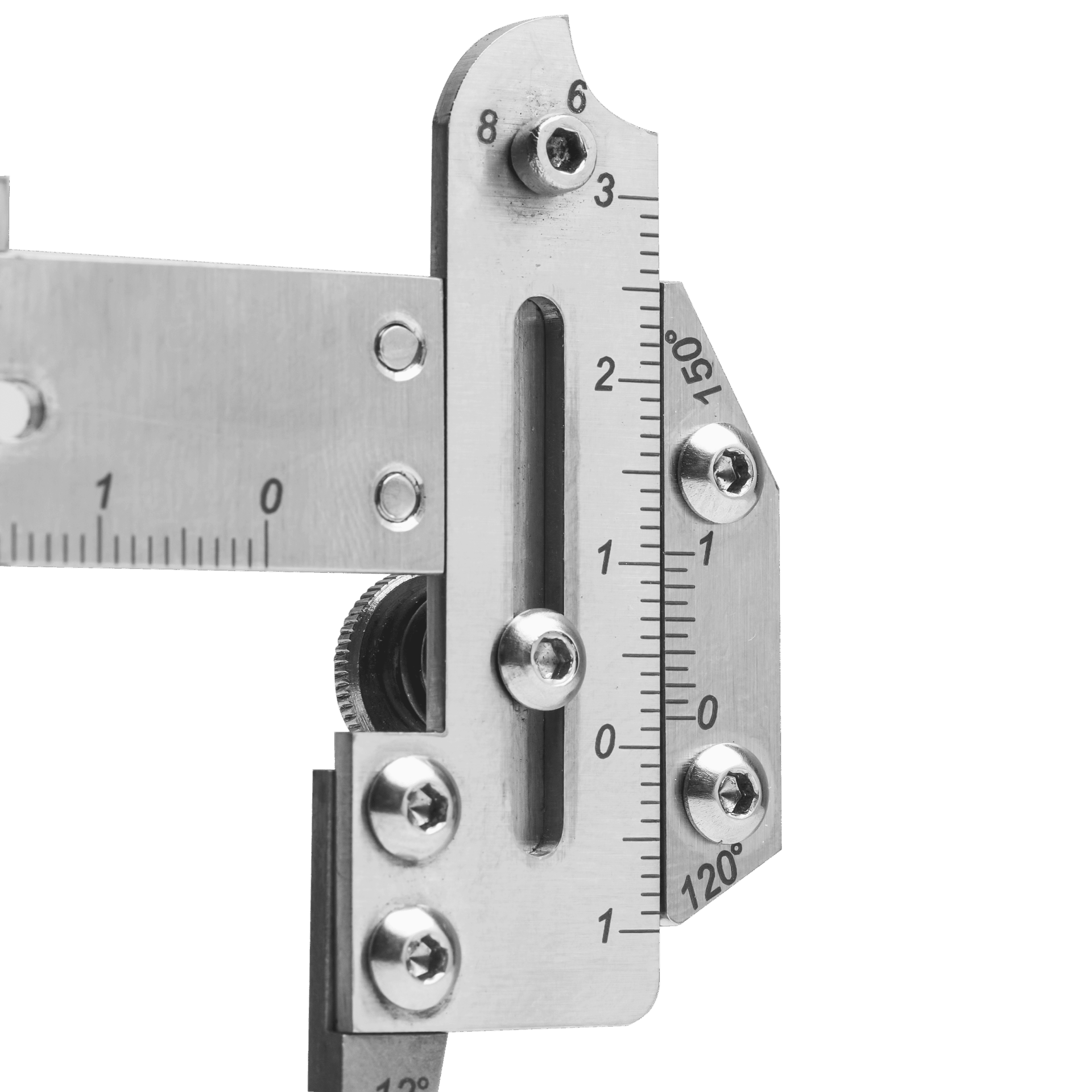

Для проведения измерений с погрешностью 0,1 мм на поверхность УШС НК TapiRUS нанесены шкалы с нониусом. Содержит ряд калибров для оценки плавности перехода от наплавленного к основному металлу, величины катетов, радиусов и углов разделки кромок. Снабжен щупом со сменной измерительной иглой для определения величины зазоров и высот и впадин.

Разработка, подготовка к производству и изготовление УШС НК TapiRUS проведены исключительно в цифровом формате.

При производстве УШС НК TapiRUS применяются лазерные и аддитивные технологии:
- станки высокоточной лазерной резки в инертном газе;
- пятиосевые обрабатывающие ЧПУ-центры;
- сверхточная цветная лазерная гравировка всего изделия в собранном виде;
- лазерная стереолитография (SLA) — технология послойного синтеза материала из жидкого фотополимера.
Калькулятор TapiRUS онлайн. (перейти на сайт калькулятора)

Универсальный шаблон специалиста визуального и измерительного контроля TapiRUS позволяет выполнить косвенные измерения линейно-угловых параметров сварных соединений. При однократной установке TapiRUS удается определить координаты базовых точек конструкции по взаимно перпендикулярным шкалам W и H.

Для получения результатов необходимо выбрать в пункте меню тип искомого измерения и следовать инструкции.

Приложение TapiRUS Ассистент. (скачать на RUSTORE)

Применение позволяет определить такие параметры как угол скоса, угол между свариваемыми элементами конструкции, перелом оси и угловое смещение (база 200 мм), выпуклость при сварке разнотолщинных элементов, диаметр трубы (цилиндрической поверхности), высота и глубина при установке в поперечном сечении трубы, катет углового сварного соединения в случае тупых углов.

Приложение также содержит сведения о конструкции и основных приемах работы с универсальным шаблоном специалиста НК для выполнения измерений различных параметров сварных соединений.

В приложении реализована функция определения критериев качества и цифровых значений норм отбраковки при проведении визуального и измерительного контроля в соответствии с требованиями различных нормативных документов.
Особенности
- выполнение измерений более 40 параметров сварных соединений;
- погрешность измерений 0,1 мм;
- однозначное позиционирование на криволинейной поверхности;
- наличие калибров для оценки плавности перехода от наплавленного к основному металлу, величины катетов, радиусов и углов разделки кромок;
- щуп со сменной измерительной иглой для определения величины зазоров и высот и впадин;
- онлайн-калькулятор, обучающее пособие, эргономичные аксессуары, smart-версия.
Применение
- атомная промышленность
- энергетическая промышленность
- нефтяная и газовая промышленность
- трубопрокатные заводы
- предприятия метрополитена
- оборудование, работающее под давлением
- машиностроение
- металлоконструкции
- железнодорожный транспорт
- оборонно-промышленный комплекс
- судостроение гражданское и военное
- авиационная промышленность
- аэрокосмическая отрасль
- подъемно-транспортное оборудование
- строительство и ЖКХ
- тепловая энергетика
