Шаблон сварщика УШС-2 для контроля катетов швов

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Тип	Универсальный шаблон сварщика модификации УШС-2
  Назначение	Измерение катета угловых сварочных швов при проведении их качественного контроля
  Диапазон измерений, мм	4–14
  Метод контроля	ступенчатый
  Количество пластин	3
  Катеты выточек, мм	4, 6, 8, 10, 12, 14

• Описание

  Универсальный шаблон сварщика модификации УШС-2 служит для измерения катета угловых сварочных швов при проведении их качественного контроля. Продукция отвечает требованиям СТБ 1133-98 и измеряет в диапазоне 4–14 мм. Контроль осуществляется ступенчатым методом, путем последовательного приложения шаблонных пластин с выточкой к сварным деталям до получения минимального зазора.

  Принцип работы универсального шаблона сварщика УШС-2. В состав универсального шаблона сварщика УШС-2 входят 3 пластины и одно соединительное кольцо. Каждая из пластин — это эталонный образец с точной выточкой определенного катета. Рядом с выемкой нанесен размер, соответствующий нужному радиусу. Во время контроля происходит последовательный подбор пластин и их соприкосновение с поверхностью изделий, соединенных путем сварки. Размер считается установленным, если:

  • выемка и длинная сторона пластины плотно прилегают к исследуемой детали;
  • зазор между валиком шва и выточкой отсутствует полностью либо составляет минимально возможное значение.

  Если при использовании универсального шаблона сварщика УШС-2 ни одна из размерных ступеней не совпадает с объектом, значение катета определяют опытным путем.

• Комплектация

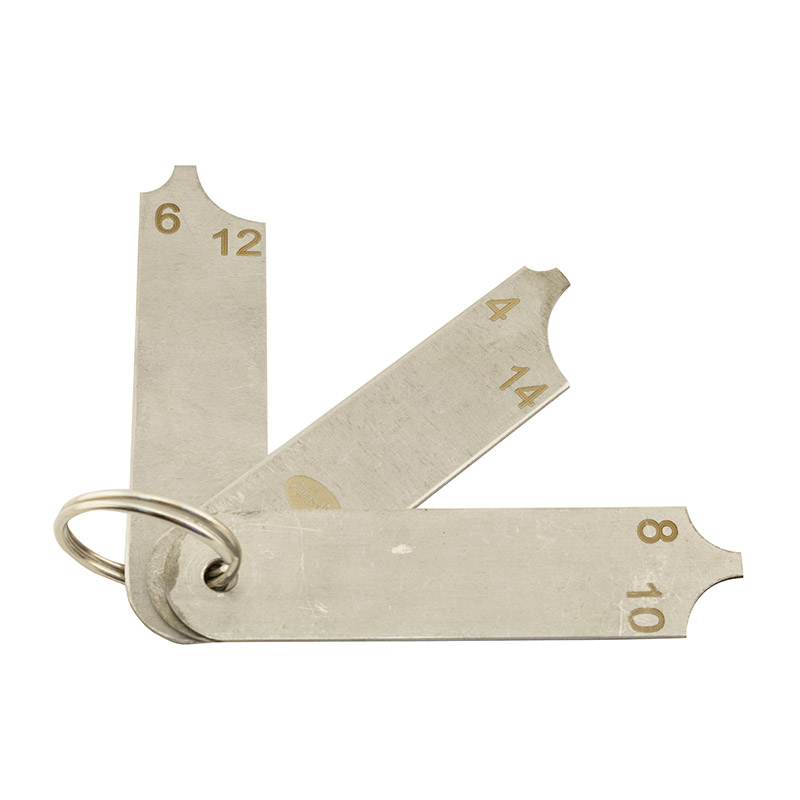

  • Техническое устройство (шаблон), состоящее из 3-х отдельных пластин по 2 выточки на каждой с катетами 4 и 14мм; 8 и 10мм; 6 и 12мм
  • Металлическое соединительное кольцо
  • Паспорт (один на 10 шаблонов)

  Внимание! Производитель оставляет за собой право изменить комплект поставки.
