Шаблон ШПС-1

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Тип	шаблон сварщика ШПС-1
  Назначение	контроль размеров полиэтиленовых стыков и исследование геометрических параметров стыков полиэтиленовых газопроводов
  Количество пластин	5
  Марки полиэтилена	ПЭ80 или ПЭ100

• Описание

  Шаблон ШПС-1 используется для контроля размеров полиэтиленовых стыков и исследования геометрических параметров стыков полиэтиленовых газопроводов систем газораспределения и газопотребления, изготовленных из полимерных материалов согласно СП 42-103-2003.

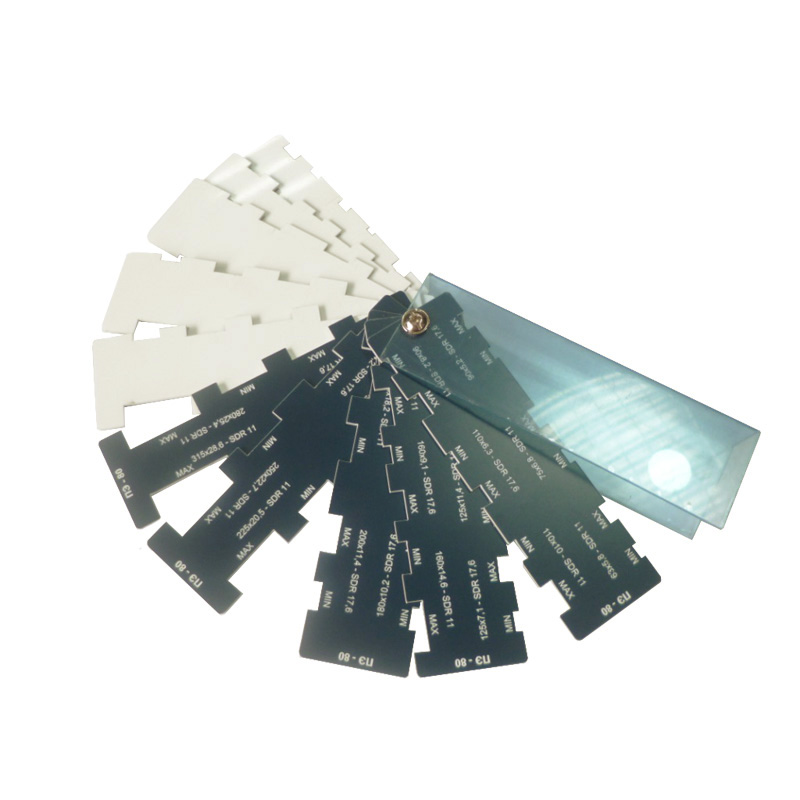

  Шаблон представляет собой набор из 5 пластин с нанесенными пазами MIN и MAX. Размеры пазов соответствуют размеру и толщине стенки контролируемой полиэтиленовой трубы. Набор выбирают с учетом марки полиэтилена, диаметра и толщины стенки свариваемых труб. Предусмотрен контроль полиэтилена ПЭ80 и ПЭ100.

  Последовательность измерений геометрических размеров сварных соединений с использованием шаблона ШПС-1:

  • из набора пластин выбирают пластину с параметрами, соответствующими контролируемому стыку: маркой полиэтилена, диаметром и толщиной стенки свариваемых труб;
  • рабочую поверхность с парными пазами MIN и MAX прикладывают к образующей трубы над контролируемым стыком;
  • осуществляют контроль габаритов грата стыка;
  • если высота и/или ширина грата стыка меньше габаритов паза MIN, а высота и/или ширина валика стыка больше габаритов паза MAX, стык считается негодным и подлежит вырезке;
  • если высота и/или ширина грата стыка больше габаритов паза MIN, но меньше габаритов паза MAX, стык считается годным.

  Шаблон ШПС-1 зарегистрирован в Государственном реестре средств измерений: № RU.С.27.004.А № 54981.

• Комплектация

  • 2 шаблона ШПС-1;
  • паспорт;
  • пользовательское руководство;
  • упаковка из картона.

• Совместимость

  •

    Комплект визуального контроля ВИК-2

    67 100 ₽
