Описание
| Производитель | ООО «Восток-7», Россия |
| Номер реестра СИ | 76028-19 |

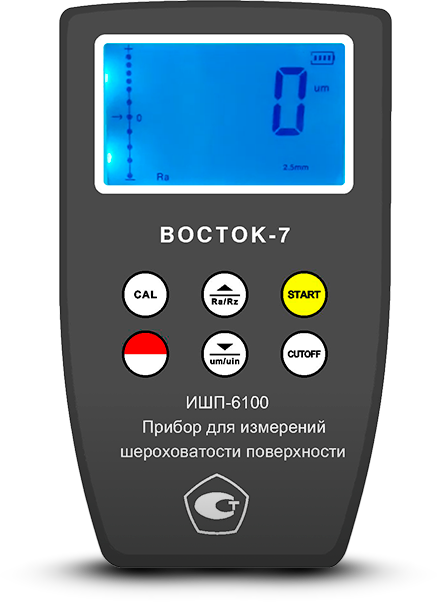

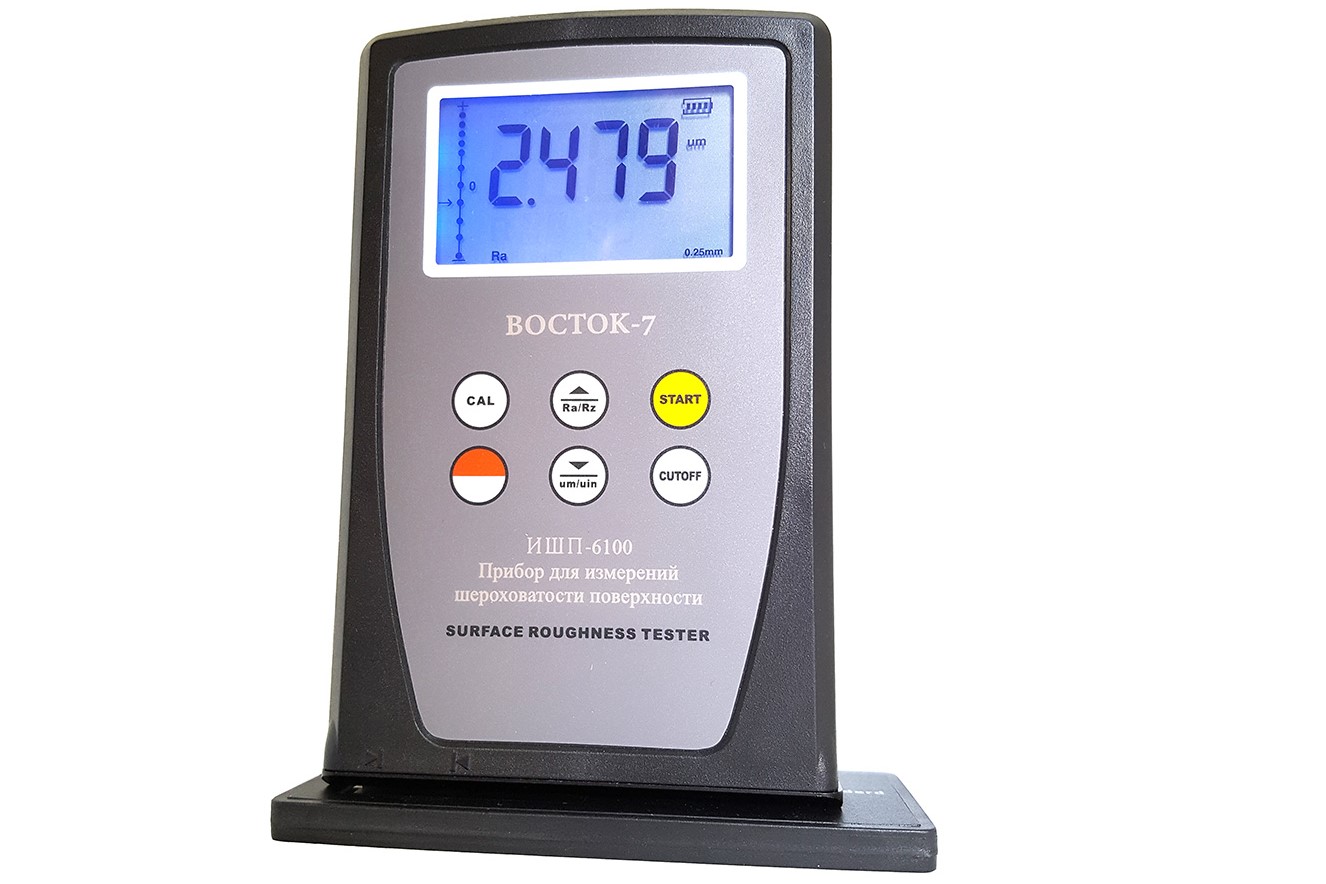

Приборы модификации ИШП-6100 предназначены для измерений параметров шероховатости плоских, наклонных и наружных поверхностей изделий, в т.ч. валов, цилиндров. Особенности модификации ИШП-6100:
- Измеряет 2 параметра шероховатости поверхности: Ra и Rz;
- Измерение на плоских и слегка изогнутых поверхностях;
- Рабочий режим эксплуатации — только при положительной температуре окружающей среды;

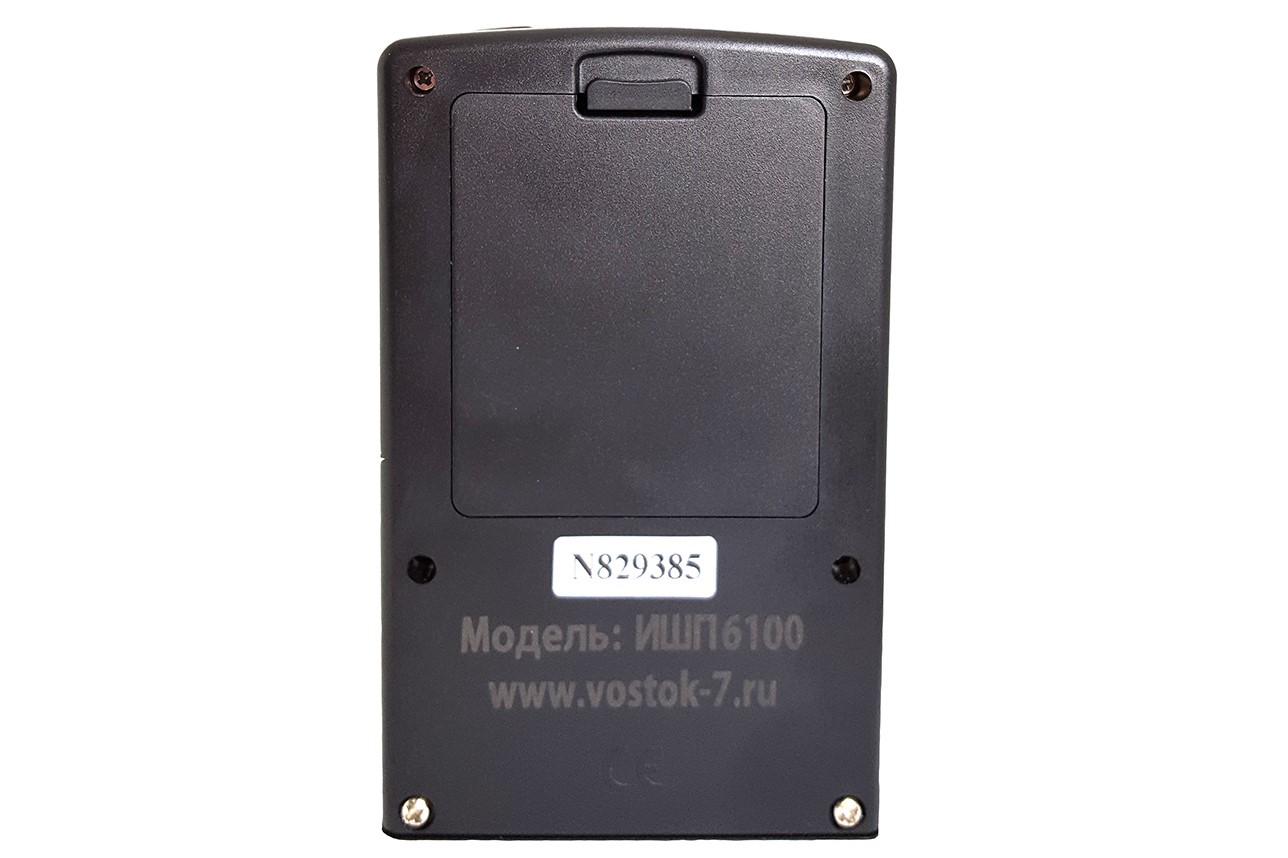

- Питание приборов осуществляется 4 сменными батарейками (аккумуляторами) тип АА;
- Ручное или автоматическое (через 5 минут после последнего нажатия клавиши) выключение;

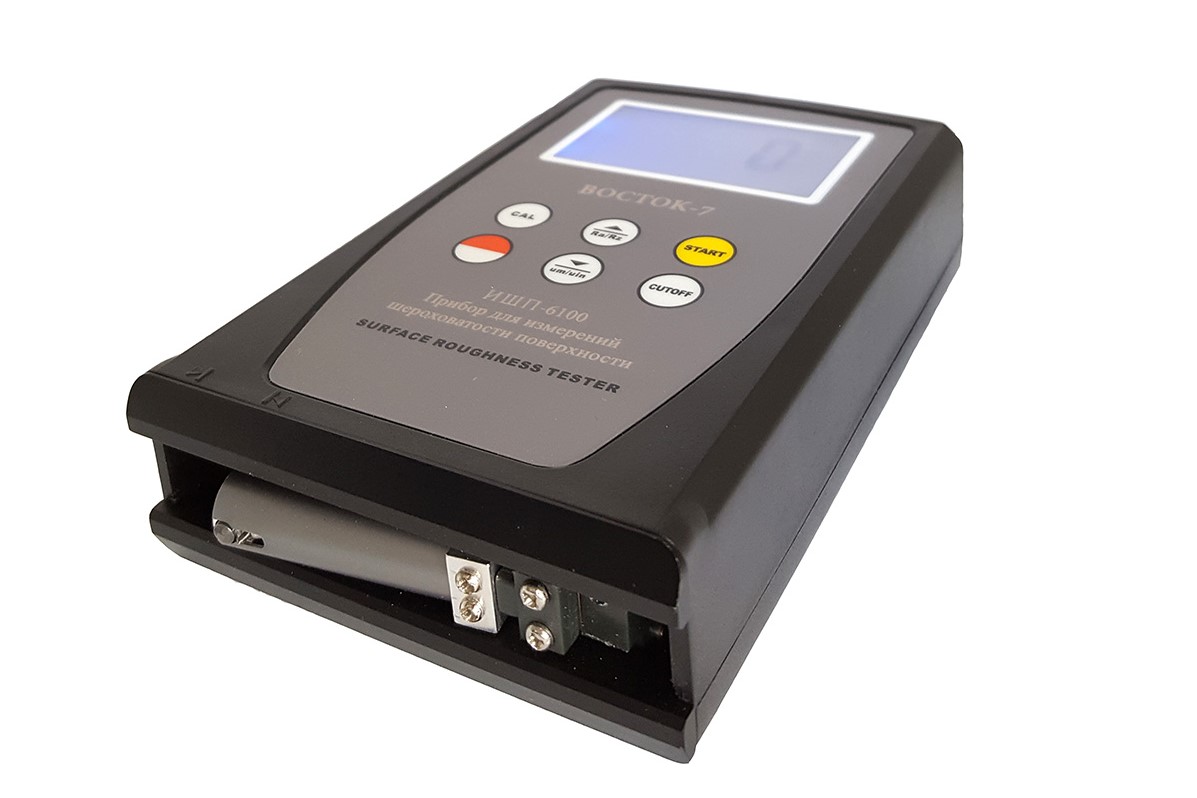

- Датчик и электронный блок объединены в едином корпусе, что даёт малый размер и лёгкий вес прибора;
- Измерения в метрической (СИ, µm) и английской (µin) системах мер.
Комплектация
|
Базовая комплектация (включена в стоимость прибора): |
||
|
Наименование |
Обозначение |
Количество |
|
Прибор для измерений шероховатости |
ИШП-6100; ИШП-210; ИШП-110 |
1 шт. (по заказу) |
|

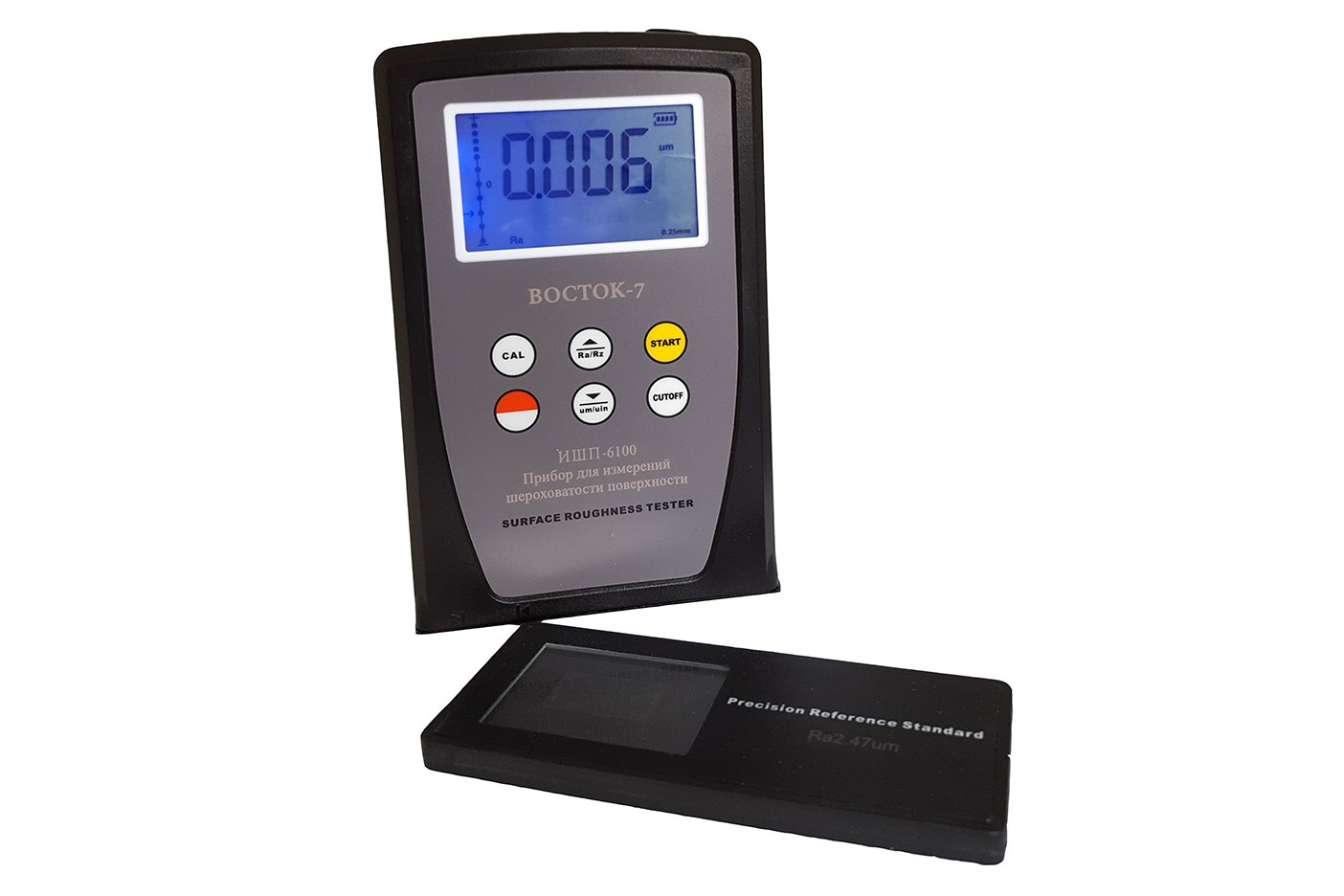

Установочная (настроечная) мера шероховатости поверхности, параметр Ra |
— |
1 шт. |
|
Принадлежности |
— |
1 компл. |
|
Программное обеспечение |
— |
1 компл.* |
|
Руководство по эксплуатации для модификации ИШП-6100 |
26.51.66.190-012-11548758-18 РЭ |
1 экз. |
|

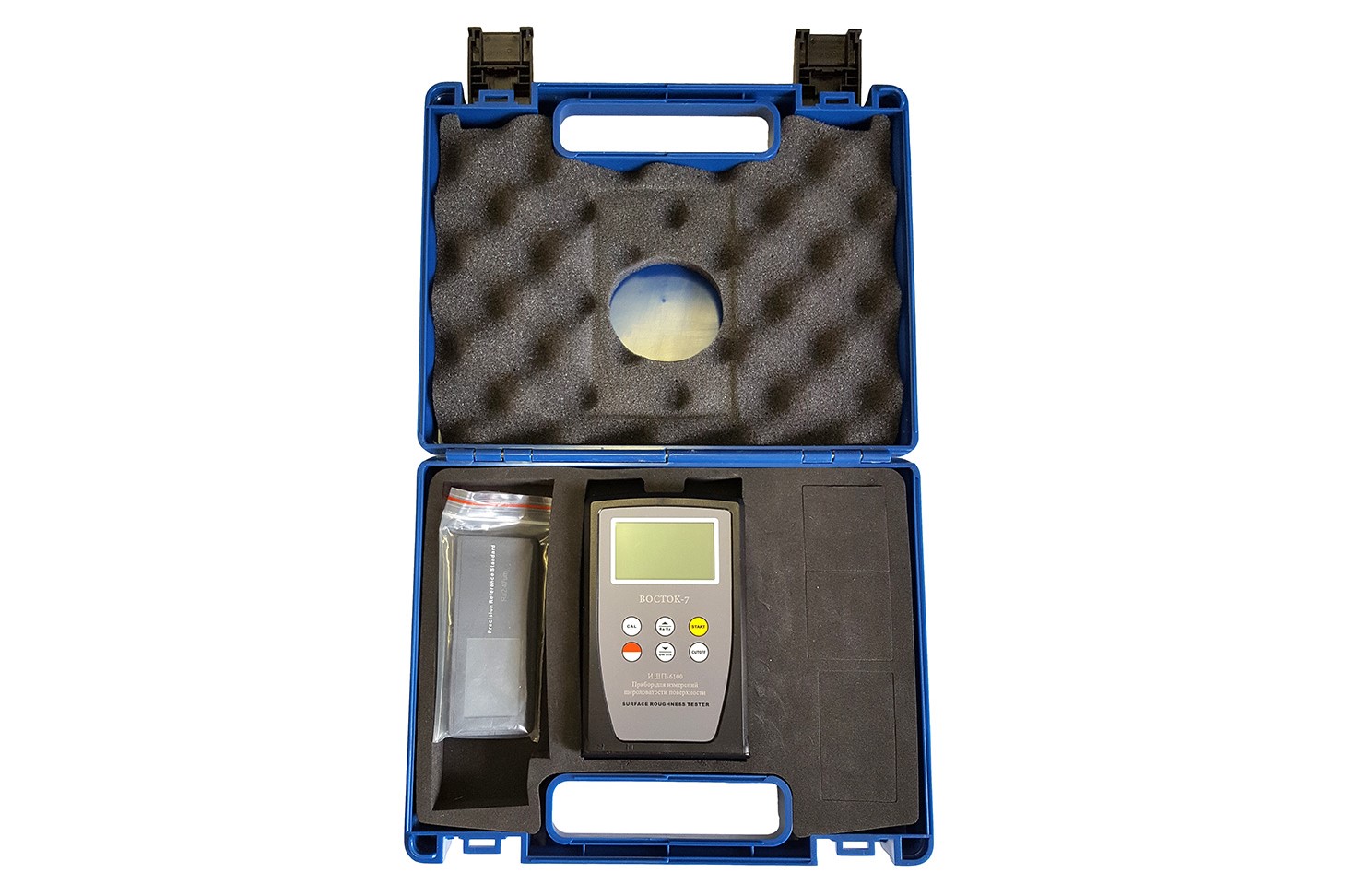

Упаковочный кейс |
— |
1 шт. |
|
Методика поверки |
РТ-МП-5411-445-2019 |
1 экз. |
|
Дополнительная комплектация (по заказу): |
||
|
Установочная (настроечная) мера шероховатости поверхности Ra с любым значением из номинального ряда по выбору заказчика |
По заказу |
|
|
Установочная рамка с выемкой для размещения в ней меры шероховатости |
По заказу |
|
|
V-образный блок для цилиндрических изделий с магнитом |
По заказу |
|
* только для модели ИШП-210
Технические характеристики
|
Наименование характеристики |
Значение |
|
Модификация |
ИШП-6100 |
|
Измеряемые параметры шероховатости |
Ra, Rz |
|
Фильтр |
RC |
|
График |
|
|
Диапазон измерений: — по параметрам Ra, Rq, мкм — по параметру Rz, Rz, R3z, Ry, Rt, Rp, Rm мкм — Ось X (горизонтальная), мм |
от 0,1 до 10,0 от 0,1 до 50,0 |
|
Дискретность / Диапазон измерений (автоматический); Ось Z (вертикальная), мкм |
|
|
Пределы допускаемой основной относительной погрешности измерений шероховатости по параметру Ra, % |
10 |
|
Относительное СКО результатов измерений, %, не более |
7 |
|
Диапазон вертикального перемещения щупа (ось Z — вертикальная), мкм |
— |
|
Радиус кривизны щупа, мкм |
10 |
|
Измерительное усилие, мН |
16 |
|
Отсечка шага, мм |
0,25; 0,8; 2,5 |
|
Длина оценки, мм |
12,5 мм |
|
Скорость перемещения щупа, мм/с — на базовой длине 0,25 мм — на базовой длине 0,8 мм — на базовой длине 2,5 мм |
0,135 0,5 1,0 |
2.2. Основные технические характеристики. Таблица:
|
Наименование характеристики |
Значение |
|
Модификация |
ИШП-6100 |
|
Автоотключение прибора, мин. |
5 |
|
Питание |
4 x 1,5 V батареи или аккумуляторы тип АА |
|
Длительность непрерывной работы, ч |
≥10 |
|
Габаритные размеры (длина × ширина × высота), мм, не более |
80×30×128 |
|
Масса, г, не более |
280 |
|
Условия эксплуатации: |
|
|
Температура окружающей среды, °С |
0…+50 |
|
Относительная влажность воздуха, % |
30…80 |
|
Срок службы, лет, не менее |
5 |
