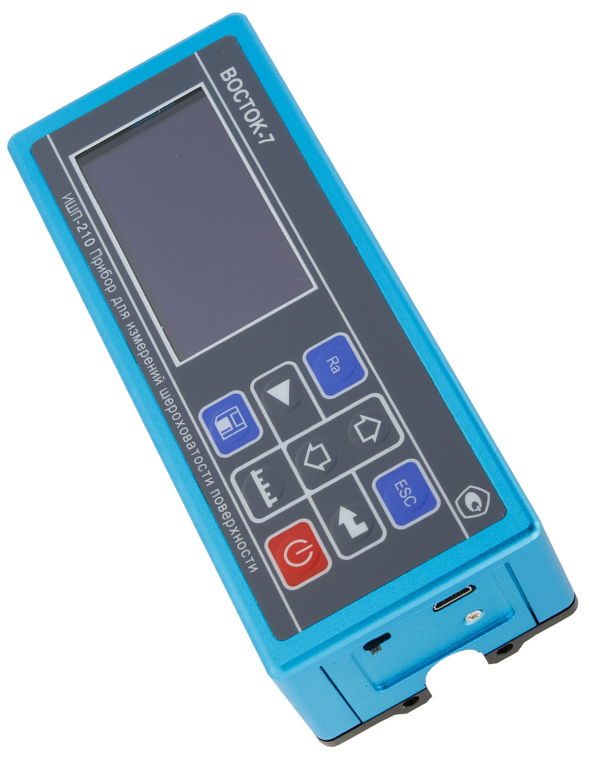

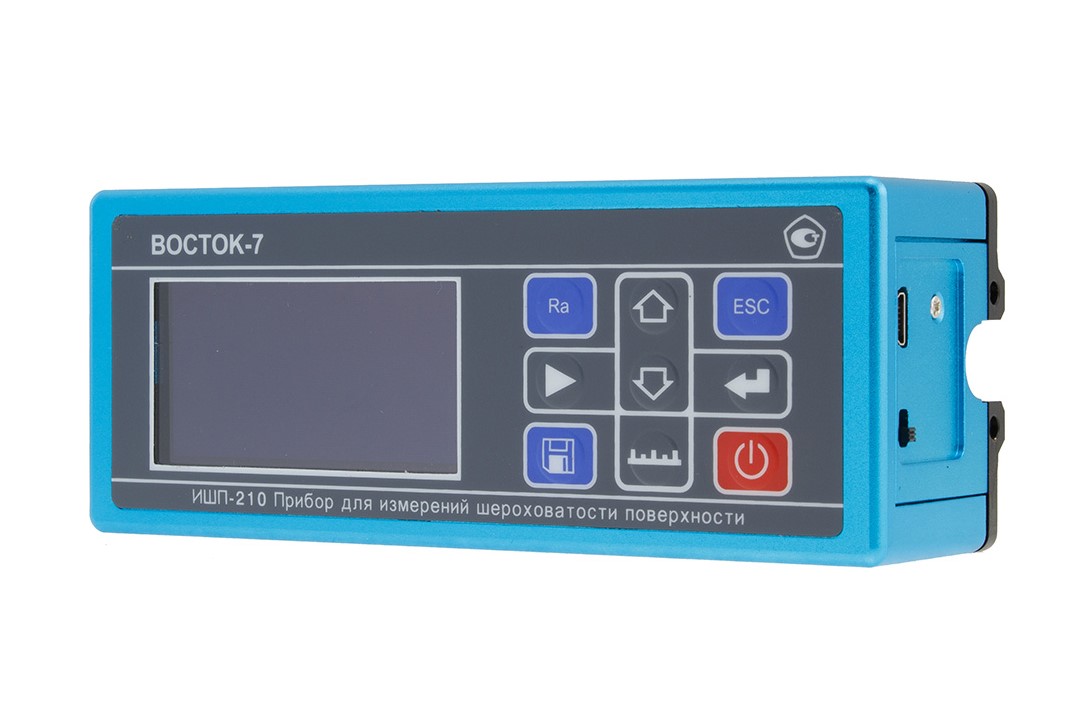

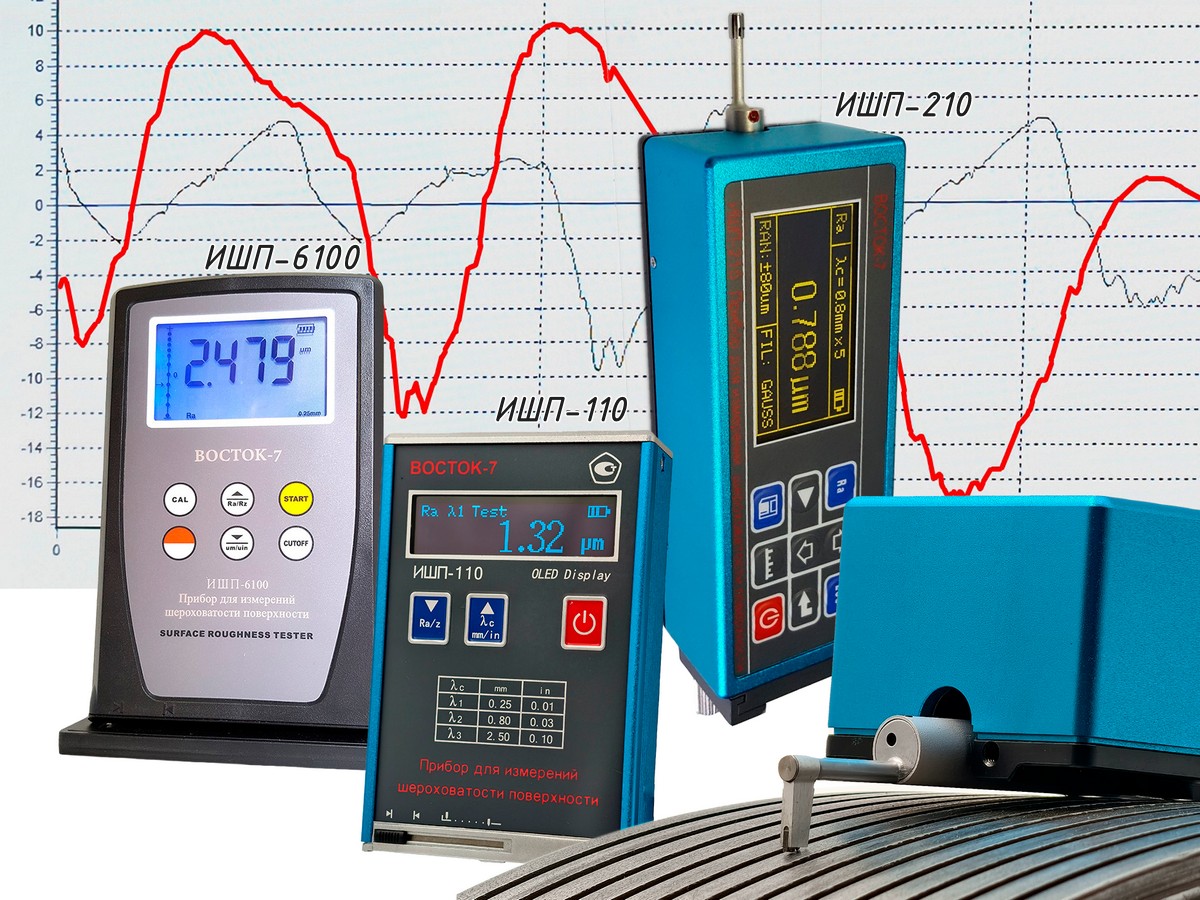

Профилометр шероховатости портативный ИШП-210 (с функциями профилографа) со встроенным датчиком с поверкой
В наличии
Портативный профилометр ИШП-210 с функциями профилографа предназначен для измерения параметров шероховатости на плоских, изогнутых поверхностях, в отверстиях и пазах.
Прибор измеряет 22 параметра шероховатости, оснащён встроенным аккумулятором и обеспечивает до 20 часов непрерывной работы. Встроенный датчик объединён с электронным блоком в едином корпусе.
-
Технические характеристики
Измеряемые параметры шероховатости Ra, Rz, Ry, Rq, Rt, Rmax, Rp, Rv, R3z, R3y, Rz (JIS), Rs, Rsk, Rku, RSm, Rmr, Rpc, Rk, Rpk, Rvk, Mr1, Mr2 Тип фильтра Гаусса, RC, PC-RC; профиль без фильтра D-P Диапазон измерений от 0.02 до 160.00, от 0.1 до 16.0 Питание Аккумулятор Li-ion 3,7 В, зарядное устройство от сети 220 V: DC 5 V, 800 мА / время полной зарядки 3 часа Время непрерывной работы ≥20 Диапазон рабочих температур –20…+40 Отсечка шага 0.25, 0.8, 2.5 Скорость перемещения щупа 0.135, 0.5, 1.0 Погрешность измерений 10 Диапазон измерений по оси X 17.5 мм Дискретность / Диапазон измерений (автоматический); Ось Z (вертикальная) 0.01 мкм / ± 20; 0.02 мкм / ± 40; 0.04 мкм / ± 80 Относительное СКО результатов измерений 6 Радиус кривизны щупа, мкм 5 Измерительное усилие, мН 4 Радиус кривизны щупа 5 мкм Длина оценки, мм от 1 до 5 длин отсечки шага Измерительное усилие 4 мН Автоотключение прибора, мин. 10 Длина оценки от 1 до 5 длин отсечки шага Автоотключение прибора 10 мин -
Описание
Основные сведения о профилометре с функциями профилографа ИШП-210.
Изготовитель: ООО «Восток-7» (РФ).
Состояние: новое изделие.
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.
Приборы модификации ИШП-210 предназначены для измерений параметров шероховатости на поверхности контролируемой детали и сложных поверхностях: в отверстиях, пазах и на криволинейных поверхностях.
Особенности модификации ИШП-210.
- Измеряет 22 параметра шероховатости поверхности: Ra, Rz, Ry, Rq, Rt, Rmax, Rp, Rv, R3z, R3y, Rz (JIS), Rs, Rsk, Rku, RSm, Rmr, Rpc, Rk, Rpk, Rvk, Mr1, Mr2.
- Измерение на плоских и изогнутых поверхностях.
- Рабочий режим эксплуатации при положительных и отрицательных температурах окружающей среды.
- Питание от встроенного аккумулятора.
- Ручное или автоматическое выключение через 10 минут после последнего нажатия клавиши.
- Объём памяти для хранения результатов и возможность непрерывной работы до 20 часов.

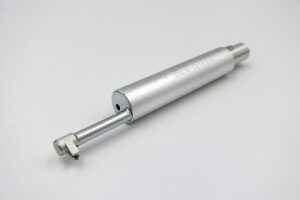

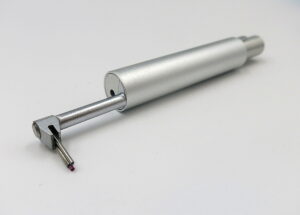

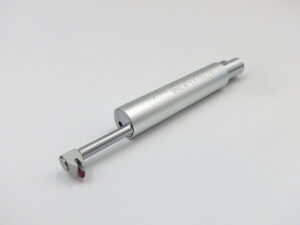

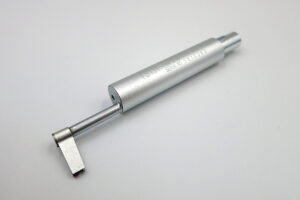

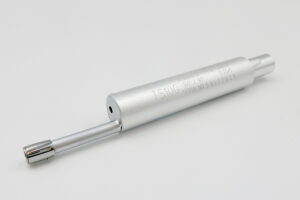

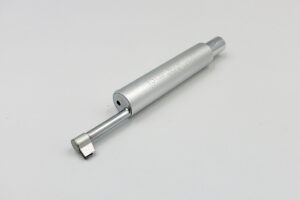

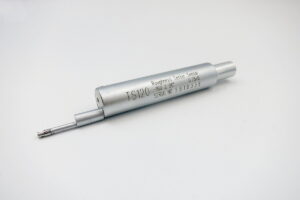

- Различные типы датчиков для измерений на изогнутых поверхностях и в отверстиях, измерительный штатив, принтер и программное обеспечение для анализа результатов измерений являются дополнительными опциями.

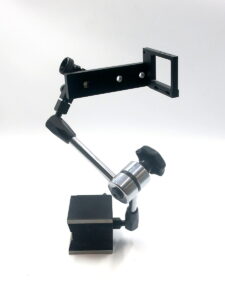

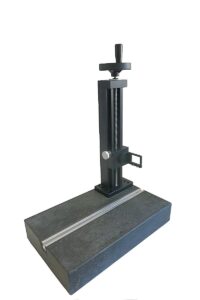

- Возможность стационарного крепления прибора в измерительном штативе для позиционирования относительно измеряемой детали.
- Высокоскоростные процессоры DSP и матричный OLED-дисплей.
- Алюминиевый корпус.

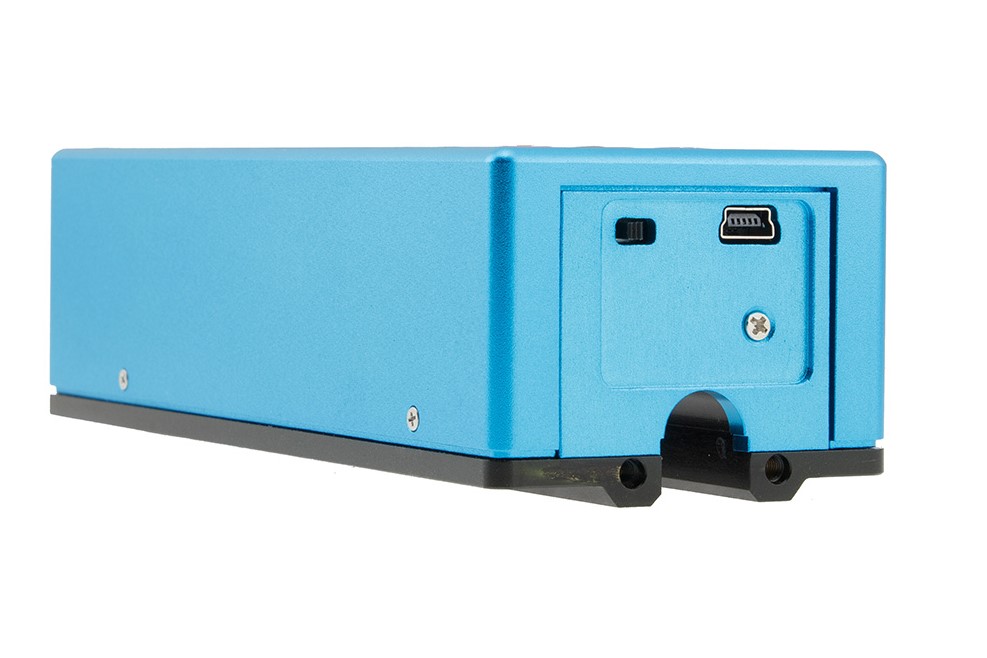

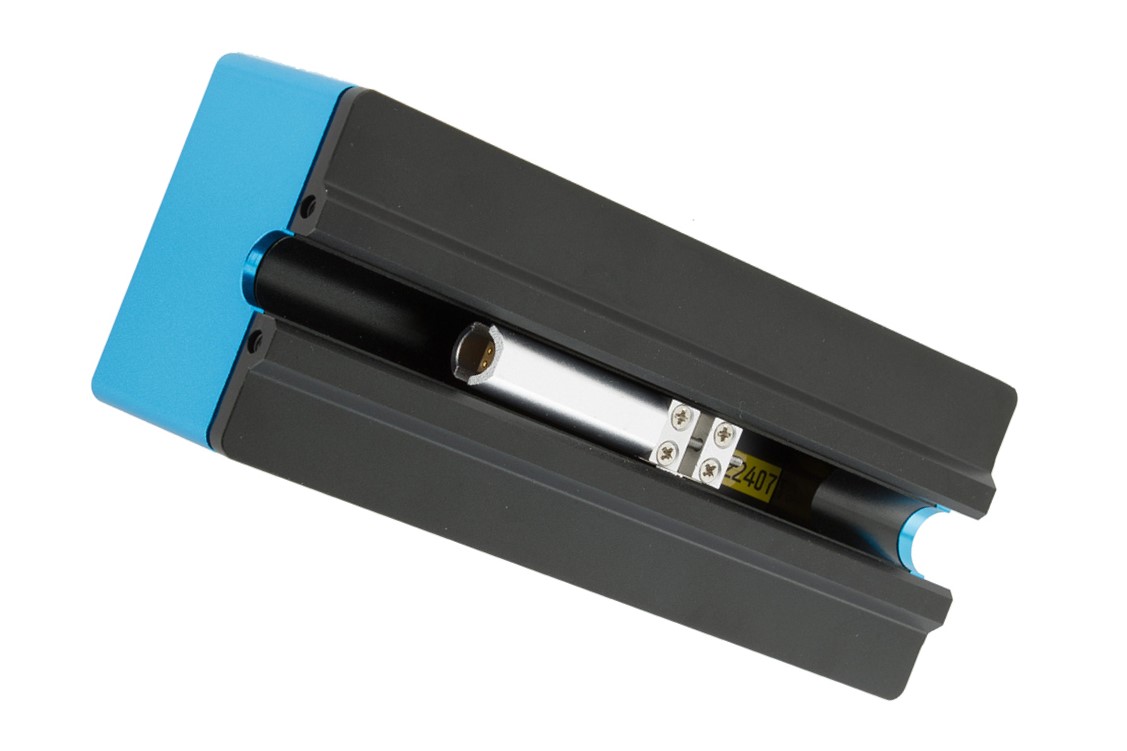

- Датчик и электронный блок объединены в едином корпусе.
- Измерения в метрической (СИ, µm) и английской (µin) системах мер.
- Связь с компьютером через USB для передачи данных, печати и анализа с помощью кабеля и программного обеспечения является дополнительной опцией.

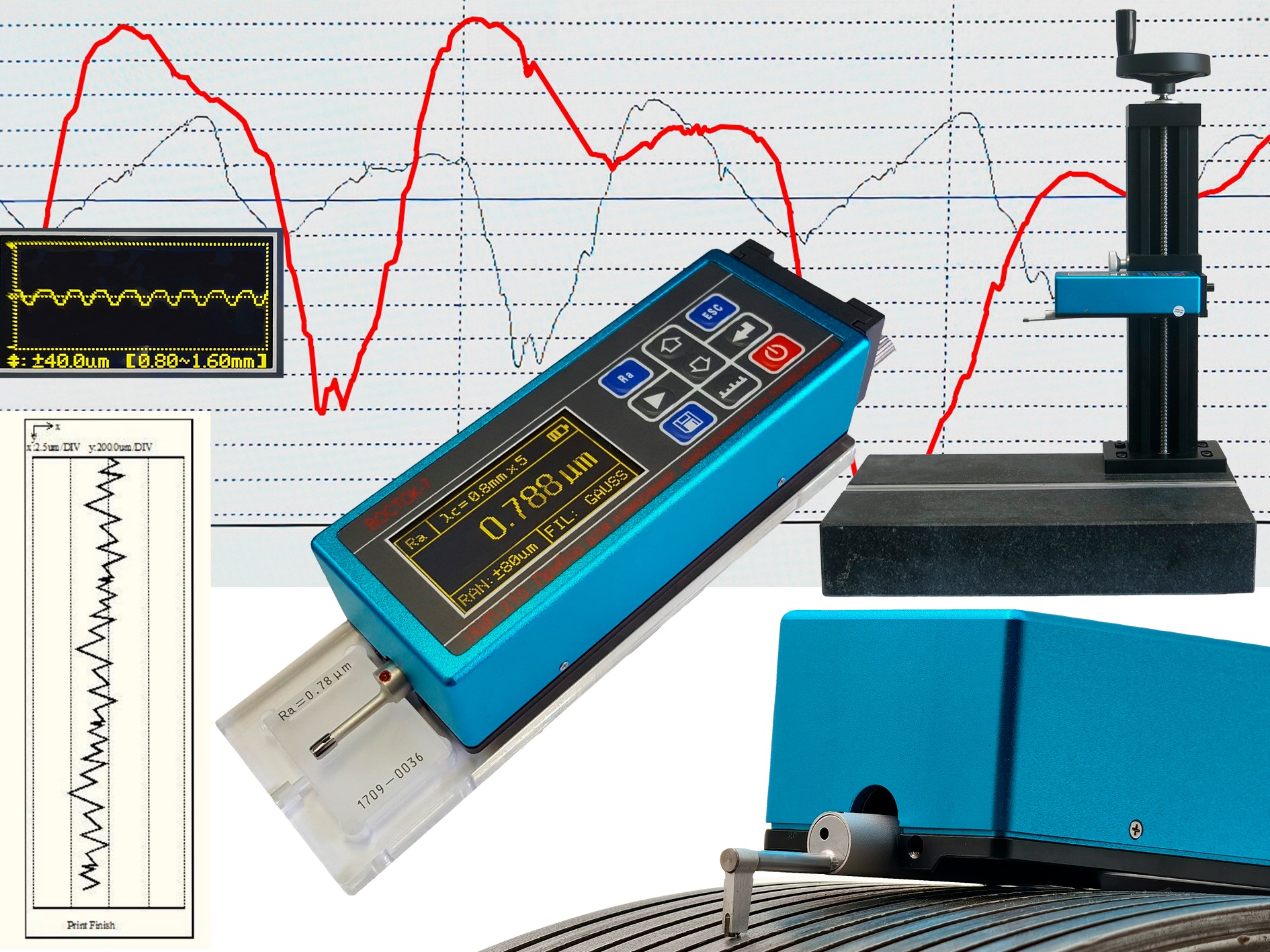

- Функции профилографа включают сохранение профилограмм и их вывод на экран прибора, на бумагу при печати и на экран компьютера.
Назначение. Прибор предназначен для измерений параметров шероховатости поверхностей изделий, сечение которых в плоскости измерения представляет собой прямую линию, а также для измерений в отверстиях, пазах и углублениях механизмов. Прибор применим для измерения поверхностей всех видов металлов и неметаллов.
Принцип действия. Неровности измеряемой поверхности ощупываются алмазной иглой измерительного щупа. Перемещения и колебания щупа преобразуются в изменения электрического напряжения, пропорциональные этим перемещениям, а затем обрабатываются микропроцессором.
При проведении измерений прибор устанавливается на измеряемую поверхность. Датчик перемещается по поверхности с постоянной скоростью, результаты измерений отображаются на дисплее. Профилометр совместим со стандартами ISO, DIN, ANSI и JIS.
-
Документы
- Свидетельство о регистрации в реестре средств измерений ОАО «РЖД» МТ 059.2024. Приборы для измерений шероховатости поверхности ИШП
- Казахстан. Сертификат о признании утверждения типа средств измерений — Приборы для измерений шероховатости поверхности ИШП
- Руководство по эксплуатации и Методика поверки приборов для измерений шероховатости поверхности модификаций ИШП
- Описание типа средства измерений 76028-19. Приборы для измерений шероховатости поверхности ИШП (профилометры)
- Методика поверки приборов для измерений шероховатости поверхности ИШП (профилометров) — ГРСИ 76028-19
- (KZ) Қазақстан — Өлшем құралдарының типін бекітуді тану туралы сертификат — Беттің кедір-бұдырлығын өлшеуге арналған аспаптар ИШП
- Декларация о соответствии ТР ТС
- Профилометр ИШП. Справка о прослеживаемости средства измерений к национальному первичному эталону
- Mitutoyo. Краткое руководство по измерению шероховатости поверхности
- Часто встречающиеся ошибки при измерении шероховатости.
- Программное обеспечение ИШП-210 для ПК
- 2024-06-20 ИШП-210 прибор для измерения шероховатости поверхности Свидетельство о поверке с протоколами
-
