Описание
| Производитель: | Metrel, Словения |
| Гарантия | 3 года |
| Номер в реестре СИ: | 42465-09 |

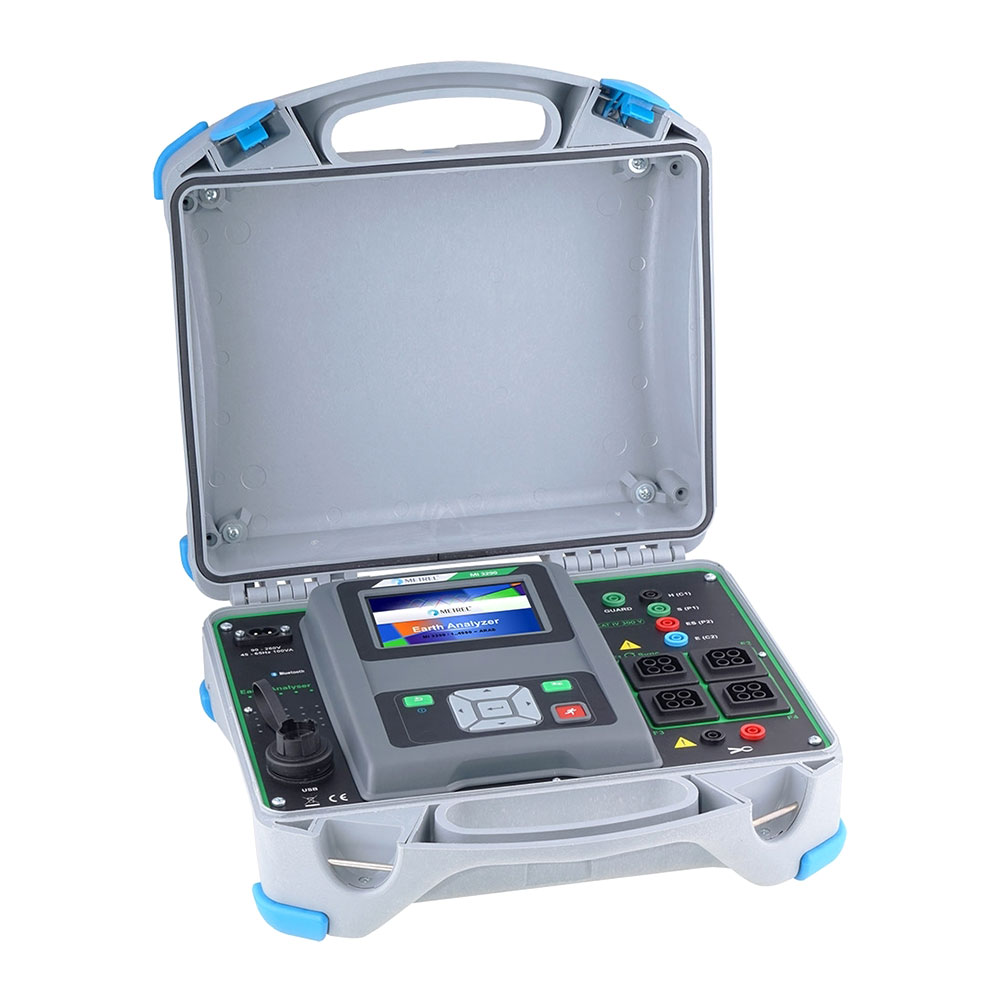

MI 3290 — универсальный прибор для проведения испытаний и измерений в системах заземления. Комплект прибора и его функциональные возможности формируются по желанию пользователя, что позволяет приобретать только необходимые принадлежности.
Основной комплект прибора позволяет проводить измерения сопротивления заземления 2-, 3-, 4-полюсным методами и измерения удельного сопротивления грунта. Наличие остальных функций (измерение сопротивления заземления с помощью клещей, высокочастотное измерение, измерение шагового напряжения, измерение сопротивления проводников токами 7 и 200 мА, измерение на опорах ЛЭП, импульсный метод измерения и др.) зависит от выбора комплекта.
Функции анализатора MI 3290 GL
- Измерение сопротивления заземления 2-полюсный метод.
- Измерение сопротивления заземления 3-полюсный метод.
- Измерение сопротивления заземления 4-полюсный метод.
- Одна частота / несколько / Z(f).
- Измерение удельного сопротивления грунта (метод Веннера).
- Измерение удельного сопротивления грунта (метод Шлумбергера).
- Измерение сопротивление заземления с одними клещами.
- Измерение сопротивления заземления с двумя клещами.
- Измерение переходного импульсного импеданса.
- Измерение импеданса на частоте 25 кГц.
Особенности анализатора MI 3290 GL
- Анализ импеданса заземления как функции частоты благодаря широкому диапазону измерительных частот (55 Гц…15 кГц).
- Измерения заземления опор ЛЭП с подключенным кабелем защитного заземления.
- Измерение на одностоечных и многостоечных опорах ЛЭП.
- Измерение ВЧ-сопротивления заземления (согласно IEEE_Std 81).
- Отображение зависимости Z(f) на экране.
- Комбинированное питание.
- Высокая степень защиты корпуса: IP65 с закрытой крышкой, IP54 с открытой крышкой.
- Измерение импульсного импеданса (имитация удара молнии).
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Прибор MI 3290 | 1 шт. |
| 2 | Токовые штыри 90 см | 2 шт. |
| 3 | Потенциальные штыри 50 см | 2 шт. |
| 4 | Соединительный провод черный 2 м | 1 шт. |
| 5 | Измерительный провод красный 5м | 1 шт. |
| 6 | Измерительный провод синий 5 м | 1 шт. |
| 7 | Измерительный провод черный на катушке 50 м | 1 шт. |
| 8 | Измерительный провод зеленый на катушке 50 м | 1 шт. |
| 9 | Измерительный провод синий на катушке 50 м | 1 шт. |
| 10 | Экранированный измерительный провод на катушке 75 м | 1 шт. |
| 11 | G-зажим | 1 шт. |
| 12 | Набор измерительных наконечников, зажимов «крокодил» | 1 комплект |
| 13 | Государственная поверка | 1 шт. |
Технические характеристики
| Функция | Описание | Диапазон измерения | Погрешность измерения |
|---|---|---|---|
| Измерение сопротивления заземления | испытательное напряжение при разомкнутых клеммах 20 или 40 В АС;
испытательный ток короткого замыкания > 220 мА; измерительная частота |
0,00 Ом…19,99 кОм 0,00 Ом…1,999 кОм 0,00…199,9 Ом |
±(3% от изм. зн. + 3 е.м.р.) ±(5% от изм. зн. + 3 е.м.р.) ±(8% от изм. зн. + 3 е.м.р.) |
| Измерение сопротивления заземления с помощью одних клещей | испытательное напряжение при разомкнутых клеммах 40 В перем. тока;
испытательный ток короткого замыкания > 220 мА; измерительная частота |
0,00 Ом…19,99 кОм 0,00 Ом…1,999 кОм |
±(8% от изм. зн. + 3 е.м.р.) |
| Измерение сопротивления заземления с помощью двух клещей | измерительная частота 82 Гц, 164 Гц, 329 Гц | 0,00…9,99 Ом 10,0…49,9 Ом 50,0…100 Ом |
±(5% от изм. зн.+ 2 е.м.р.) ±(10% от изм. зн. + 2 е.м.р.) ±(20% от изм. зн.) |
| Селективное измерение сопротивления заземления опор ЛЭП с помощью гибких клещей |
испытательное напряжение при разомкнутых клеммах 40 В перем. тока;
испытательный ток короткого замыкания > 220 мА; измерительная частота пассивный режим |
0,00 Ом…19,99 кОм 0,00 Ом…1,999 кОм 0.00 Ом…19,99 кОм |
±(8% от изм. зн. + 3 е.м.р.) |
| Измерение удельного сопротивления | испытательное напряжение при разомкнутых клеммах 20 или 40 В перем. тока;
испытательный ток короткого замыкания > 220 мА; измерительная частота 164 Гц |
0,00…19,99 кОм·м | расчетное значение |
| Измерение сопротивления заземления высокочастотным методом | испытательное напряжение при разомкнутых клеммах 40 В перем. тока;
испытательный ток короткого замыкания > 40 мА; измерительная частота 25000 Гц |
0,00…19,9 Ом 20,0…299 Ом |
±(3% от изм. зн. + 2 е.м.р.) |
| Измерение сопротивления заземления импульсным методом | испытательное напряжение при разомкнутых клеммах ~140 В пиковое; испытательный ток короткого замыкания 2 А пиковый |
0,0…199 Ом | ±(8% от изм. зн. + 3 е.м.р.) |
| Измерение сопротивления проводников током 200 мА | 0,00 Ом…1,99 кОм | ±(2% от изм. зн. + 2 е.м.р.) | |
| Измерение силы тока (гибкие клещи) | номинальная частота 45 Гц…1,5 кГц | 0,1 мA…49,9 A | ±(8% от изм. зн. + 3 е.м.р.) |
| Питание | 220 В/50 Гц, или от батареи Li-Ion | ||
| Cтепень защиты корпуса | IP65 (закрытая крышка) | ||
| Связь | USB | ||
| Память | 1 ГБ | ||
| Размеры | 36x16x33 см | ||
