Описание
| Производитель: | Россия |
Счетчик предназначен для многотарифного учета активной электрической энергии и мощности, а также измерения параметров электрической сети в двухпроводных сетях переменного тока с последующим хранением накопленной информации, формированием событий и передачей информации в центры сбора данных систем АСКУЭ.
Счетчик предназначен для эксплуатации внутри закрытых помещений и в местах, имеющих защиту от влияния окружающей среды (в шкафах, в щитках).

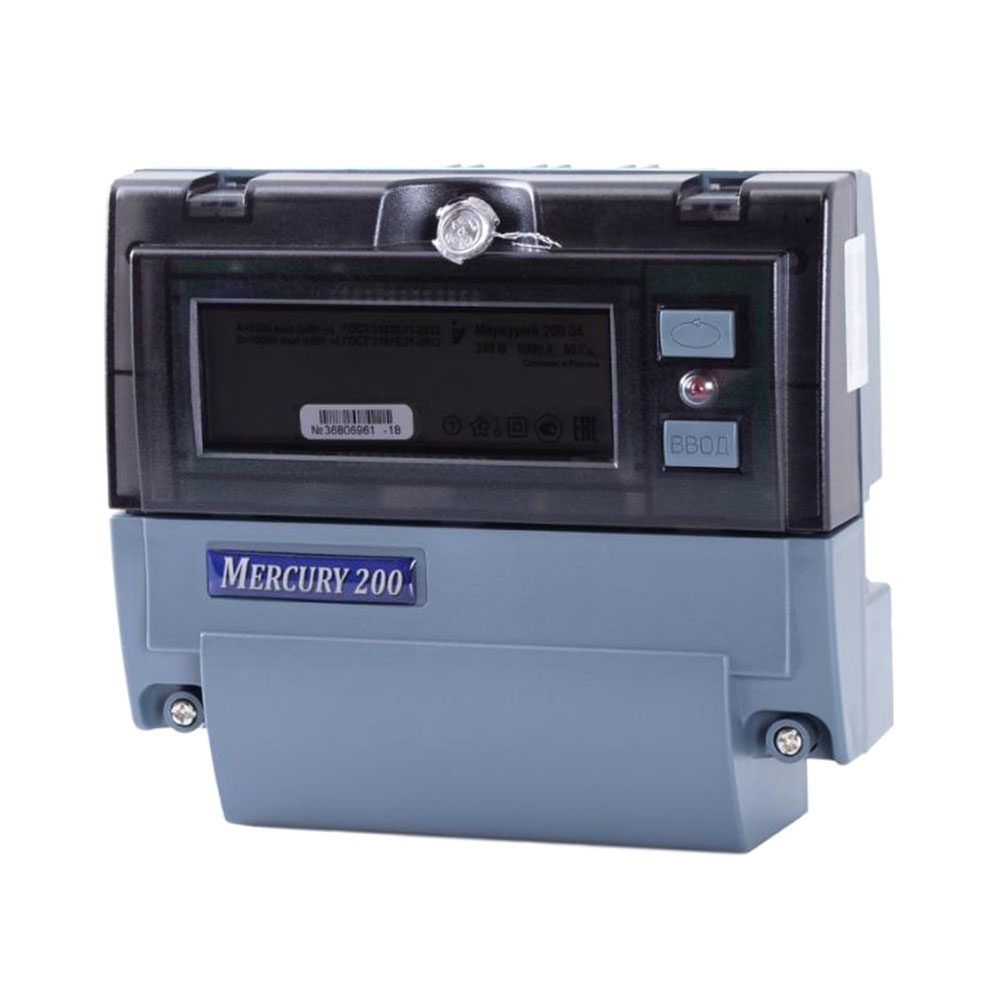

Особенности счетчика МЕРКУРИЙ 200.04
- Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
- энергия всего от сброса показаний;
- энергия на начало текущего и 12 предыдущих месяцев.
- Тарификатор с возможностью задания отдельного расписания для каждого месяца по рабочим и выходным дням недели и по праздничным дням по 4 тарифам в 8 временных зонах суток. Каждый месяц года программируется на индивидуальное тарифное расписание.
- Измерение мгновенных значений активной мощности.
- Наличие многофункционального импульсного выхода, в том числе с функцией управления нагрузкой.
- Отсутствие магниточувствительных элементов в измерительных цепях и системе питания.
- Ведение журналов событий.
- Автоматическая самодиагностика с индикацией ошибок.
- Индикация параметров на ЖКИ при отключенном питании.
- Малогабаритный корпус с универсальным креплением на щит и DIN-рейку.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Счетчик в потребительской таре | 1 шт. |
| 2 | Формуляр | 1 комплект |
| 3 | Руководство по эксплуатации | 1 шт. |
| 4 | Методика поверки | 1 шт. |
Технические характеристики
| Параметр | Значение |
|---|---|
| Активная / полная потребляемая мощность цепью напряжения счетчика при номинальном напряжении, Вт/В*А | 2 / 10 |
| Полная мощность, потребляемая каждой цепью тока, не более, В*А | 2,5 |
| Активная /полная мощность, потребляемая цепями напряжения при наличии PLC-модема, Вт / В*А | 3 / 30 |
| Количество тарифов | 4 |
| Сохранность данных при перерывах питания, не менее, лет | 10 |
| Межповерочный интервал, лет | 16 |
| Гарантийный срок эксплуатации, лет | 3 |
| Наработка на отказ, не менее, ч | 220 000 |
| Диапазон рабочих температур, °С | от -40 до +55 |
| Масса, не более, кг | 0,6 |
| Габариты (ДxШxВ), мм | 156x58x138 |
Метрологические характеристики счетчика МЕРКУРИЙ 200.04
| Параметр | Значение |
|---|---|
| Класс точности счетчиков | 1 |
| Номинальное напряжение, В | 230 |
| Базовый / максимальный ток, А | 5 / 60 |
| Максимальный ток в течение 10 мс | 30*I макс |
| Чувствительность при измерении активной энергии, А | 0,02 |
