Калибратор электрических тестеров 5322A/5/VLC/40

В наличии

Узнать цену

Многофункциональный калибратор FLUKE 5322A/5/VLC/40 для калибровки тестеров сопротивления изоляции, импеданса контура, заземления, тока утечки и электроустановок.

Прибор объединяет источники сопротивления высокого напряжения до 5 кВ, источник напряжения до 600 В, компенсацию импеданса контура и функции имитации УЗО.

Задать вопрос
Поделиться

Технические характеристики

Постоянное напряжение	0–1100, 0–5000, 0–5500
Переменное напряжение	10–1100, 10–250, 5–5000, 50–100, 60–250
Постоянный ток, А	0–20, 20–30
Переменный ток	0–20, 20–30
Сопротивление, МОм	0–0.01, 0.000001–0.0017, 0.00001, 0.000025–0.0017, 0.0001–0.01, 0.01–10000, 100000
Источник тока утечки	0.0001–0.03
Разрешение	1 мОм
Диапазон времени размыкания	от 10 до 5000 мс
Задержка повторного подключения	2,5 с
Максимальное выдерживаемое напряжение	5000 В, 1100 В, 2200 Впик
Частота сети электропитания	50/60 Гц

Описание
Многофункциональный калибратор электрических тестеров с выходами сопротивления высокого напряжения 5 кВ, источником 600 В, компенсацией напряжения контура и датчиком 40 кВ FLUKE 5322A/5/VLC/40.

Калибратор электрических тестеров 5322A предназначен для калибровки оборудования различных типов.

FLUKE 5322A объединяет функции резисторов, декадных магазинов и других решений, используемых для калибровки электрических тестеров. Прибор можно автоматизировать с помощью программного обеспечения для калибровки MET/CAL®.

Обслуживаемые приборы.
- Тестеры Hipot
- Тестеры сопротивления изоляции, включая аналоговые тестеры предыдущих поколений
- Тестеры импеданса контура и линии
- Тестеры целостности цепи
- Тестеры сопротивления заземления
- Тестеры заземляющего соединения
- Тестеры тока утечки
- Тестеры автоматических выключателей УЗО/GFCI
- Многофункциональные тестеры электроустановок
- Портативные тестеры электроприборов PAT
Основные характеристики и функции.

Плавнорегулируемые выходы сопротивления высокого напряжения предназначены для калибровки тестеров сопротивления изоляции и мегомметров до 5 кВ. Функция плавного регулирования позволяет задавать значение сопротивления согласно требованиям тестируемого устройства.

Активная компенсация контура упрощает калибровку функции импеданса контура и линии благодаря исключению остаточного импеданса линии во время калибровки.

Источник 600 В с опцией VLC обеспечивает калибровку измерений напряжения переменного тока и подходит для питания тестеров PAT.

4-проводные источники низкого сопротивления позволяют выполнять измерения малых токов и параметров заземляющего соединения.

Дополнительные высоковольтные нагрузочные резисторы 5322A-LOAD 5 кВ подключаются параллельно для проверок тестеров Hipot.

Имитация УЗО предназначена для проверки тестеров электроустановок и тестеров PAT по времени и току. Измерения коэффициента пульсации и THD позволяют получать данные о сигналах тестеров Hipot до 5 кВ.

Совместимость с программным обеспечением MET/CAL автоматизирует работу 5322A в режиме эмуляции 5320A.

Тестеры импеданса контура и заземляющего соединения.

Калибратор 5322A оснащен 16 высокомощными резисторами для высокого тока, которые увеличивают сопротивление контура или линии на известную величину. Режим сканирования автоматически определяет сопротивление контура. Выходы сопротивления заземляющего соединения являются 2-проводными или 4-проводными. Номинал минимального 4-проводного выхода составляет 1 мОм.

Электрические характеристики.

Источник низкого сопротивления. Диапазон от 100 мОм до 10 кОм, отдельное значение 10 мОм, постоянный ток и частота сети электропитания 50/60 Гц.

Источник высокого сопротивления 1,5 кВ. Только постоянный ток. Диапазон от 10 кОм до 10 ГОм, отдельное значение 100 ГОм.

Источник высокого сопротивления 5,5 кВ. Только постоянный ток, для 5322A с опцией /5. Диапазон от 10 кОм до 100 ГОм.

Измерение испытательного напряжения. Диапазон от 0 до 5500 В пост. тока.

Источник сопротивления заземляющего соединения. Режим сопротивления: диапазон от 1 мОм до 1700 Ом, постоянный ток и частота сети электропитания 50/60 Гц.

Источник импеданса линии и контура. Диапазон от 25 мОм до 1700 Ом.

Ручная коррекция и сканирование. Диапазон остаточного импеданса от 0 до 10 Ом, разрешение 1 мОм.

Источник тока утечки. Диапазон от 0,1 до 30 мА.

Испытательное напряжение для источника тока утечки.
- Пассивный режим: от 60 до 250 В перем. тока, среднеквадратичное значение
- Дифференциальный режим: от 60 до 250 В перем. тока, среднеквадратичное значение
- Замещающий режим: от 10 до 250 В перем. тока, среднеквадратичное значение
- Активный режим, только 5322A/VLC: от 50 до 100 В перем. тока, среднеквадратичное значение
Имитация человеческого тела. Только функция имитации тока утечки. Диапазон сопротивления от 0 до 10 000 Ом, разрешение 1 Ом.

УЗО для тестеров электроустановок. Диапазон тока размыкания: режимы 0,5 X I и 1 X I — от 5 до 30 мА с шагом 1 мА; режимы 1,4 X I и 2 X I — от 14 до 60 мА с шагом 1 мА; режим 5 X I — от 50 до 150 мА с шагом 1 мА. Разрешение измерения тока размыкания: 1 мкА при токе менее 30 мА, 10 мкА в диапазоне от 30 до 150 мА, 100 мкА в диапазоне от 300 мА до 3 А.

УЗО для PAT. Диапазон тока размыкания для режимов 0,5 X I и 5 X I — от 5 до 150 мА с шагом 1 мА. Разрешение измерения тока размыкания — 1 мкА. Неопределенность измерения тока размыкания — ±1 % от настройки номинального тока. Диапазон времени размыкания — от 10 до 5000 мс. Неопределенность времени размыкания — 0,02 % от заданного значения + 0,25 мс. Задержка повторного подключения — 2,5 с.

Мультиметр. Максимальное выдерживаемое напряжение: клемма HV к клемме COM — 5000 В, клемма V к клемме COM — 1100 В, клемма COM к защитному заземлению — 2200 Впик.

Диапазон напряжения переменного и постоянного тока для входа V 1100 В: от 0 В пост. тока до ±1100 В пост. тока, от 10 мВ до 1100 В перем. тока. Для входа HV 5000 В: от 0 В пост. тока до ±5000 В пост. тока, от 5 В до 5000 В перем. тока.

Переменный и постоянный ток. Диапазон от 0 до 20 А непрерывно, от 20 до 30 А в течение периода до 5 минут, постоянный или переменный ток, среднеквадратичное значение.
Документы
Дополнительно
- Кейс FLUKE 5322A/CASE

  По запросу

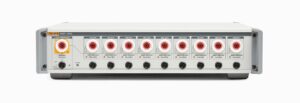

- Резистор высоковольтный FLUKE 5322A-LOAD
