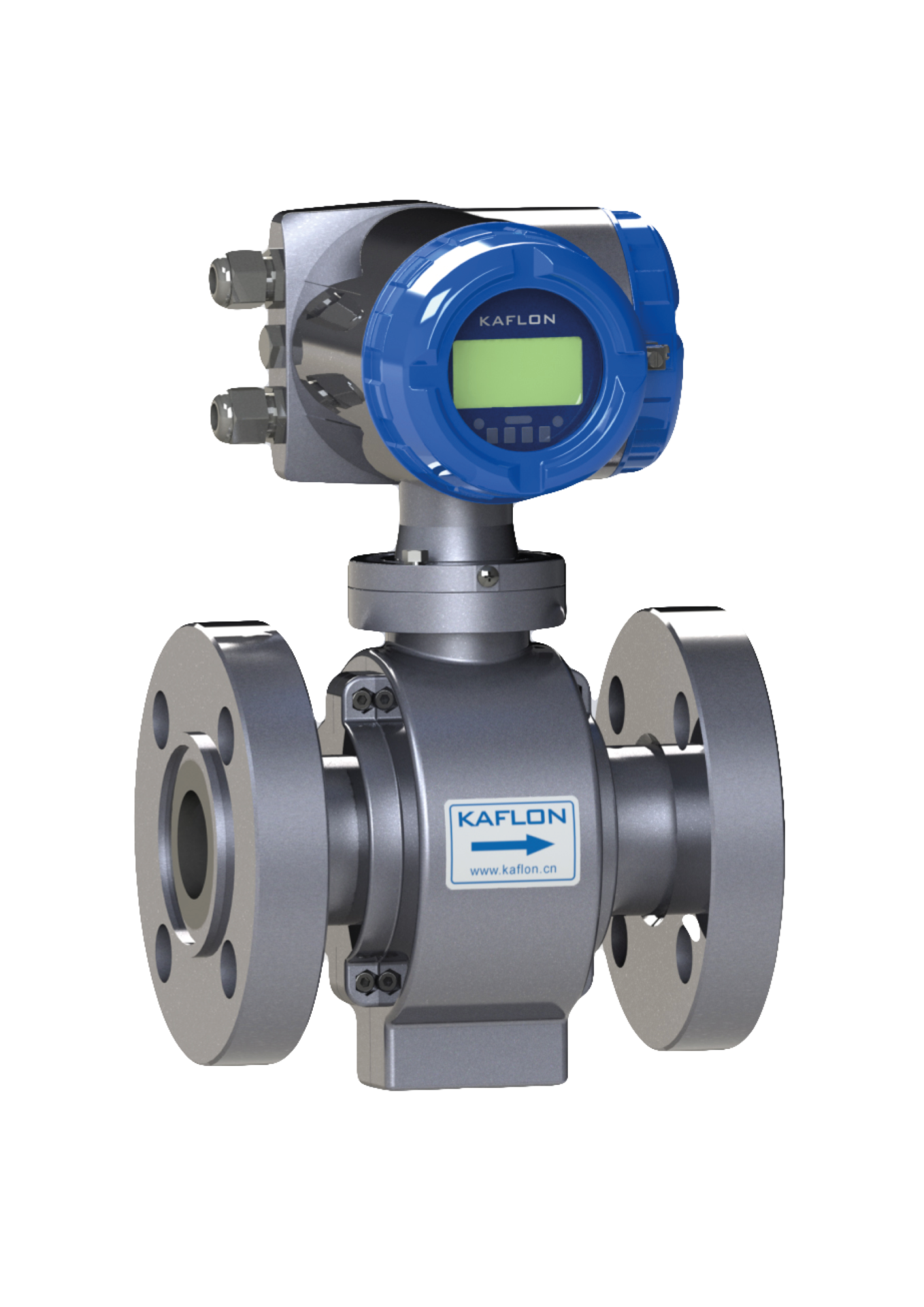

Электромагнитный расходомер сверхвысокого давления Kaflon KFL-DC MAG 5000

В наличии

Описание

Производитель: Россия

Номер в реестре СИ: 75355-19

Расходомеры KFL-DC MAG 5000 являются самым доступным решением для трубопроводов с экстремально высоким давлением до 42 Мпа. Чаще всего они применяются на нефтяных месторождениях для для систем поддержания пластового давления (ППД) и устанавливаются в узлах водораспределительного блока. Такие универсальные приборы используются для измерения объема воды, закачиваемой в нагнетательные скважины систем ППД на нефтяных месторождениях.

Данная модификация расходомера специально разработана для надежного измерения среды в условиях высокого давления и наличия механических включений. Также их используют на магистральных трубопроводах и в некоторых технологических процессах.

Продуманная конструкция измерительного участка позволяет решить любую задачу. В зависимости от типа и состава контролируемой жидкости может быть подобран подходящий материал электродов и состав внутреннего покрытия. Тип соединения: резьба или фланцы. По желанию заказчика может быть изготовлен измерительный участок нестандартного размера и диаметра. Возможно исполнение из нержавеющей стали. Приборы имеют высокий уровень вибрационной защиты.

Расходомеры MAG 5000 успешно используются в составе автоматических систем управления и контроля, для локальных схем автоматизации. Для всех моделей предлагается расширенный набор аналоговых и цифровых портов: 4...20 мА, импульсный, аварийный сигнал, коммуникация по RS-485 и Modbus (HART).
Комплектация

Базовая комплектация расходомера KFL-DC MAG 5000 включает в себя оптимально сбалансированный набор опций и подходит для решения большинства задач измерения расхода воды и любых других жидкостей.

Технические характеристики

Диаметр номинальный, мм	DN10…DN200
Материал корпуса	Нержавеющая сталь
Материал электродов	Нержавеющая сталь AISI 316L Титановый сплав Монель (никелевый сплав) Танталовый сплав Платиново-иридиевый сплав
Внутреннее покрытие (футеровка)	Хлоропреновый каучук (65-500мм) Фторопласт PTFE (10-500мм) Полиуретан (10-500мм)
Диапазон измерения, м3/ч	0,14…14 (скорость 0,5 м/с)
Диапазон измерения, м3/ч	2,8…283 (скорость 10 м/с)
Температура рабочей среды, °C	-25…+180
Температура окружающей среды, °C	-10…+50
Влажность относительная, %	≤ 75
Давление рабочей среды, бар	DN10-50 (6.4-42MPa) DN65-200 (6.4-25MPa) DN200-500 (2.5-4.0MPa)
Погрешность, %	±0,5
Электропроводность, мкСм/см	От 5 и более
Класс защиты	IP65 (Моноблок или выносной) IP67 (Моноблок ) IP68 (Выносной преобразователь)
Напряжение, В	85-240/АС 20…36/DC
Автономное питание	Литиевая батарея
Импульсный сигнал вых., л/имп	0,001…1000 (настраиваемый)
Токовый сигнал вых., мА	4…20 (HART)
Цифровой выход	RS485 (MODBUS, PROFIBUS)
Длинна кабеля	В базе - 5м Максимум - 100м (выносной тип)
