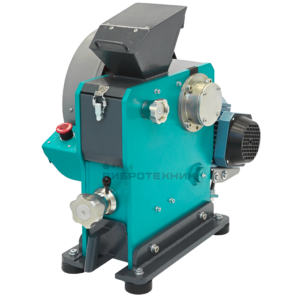

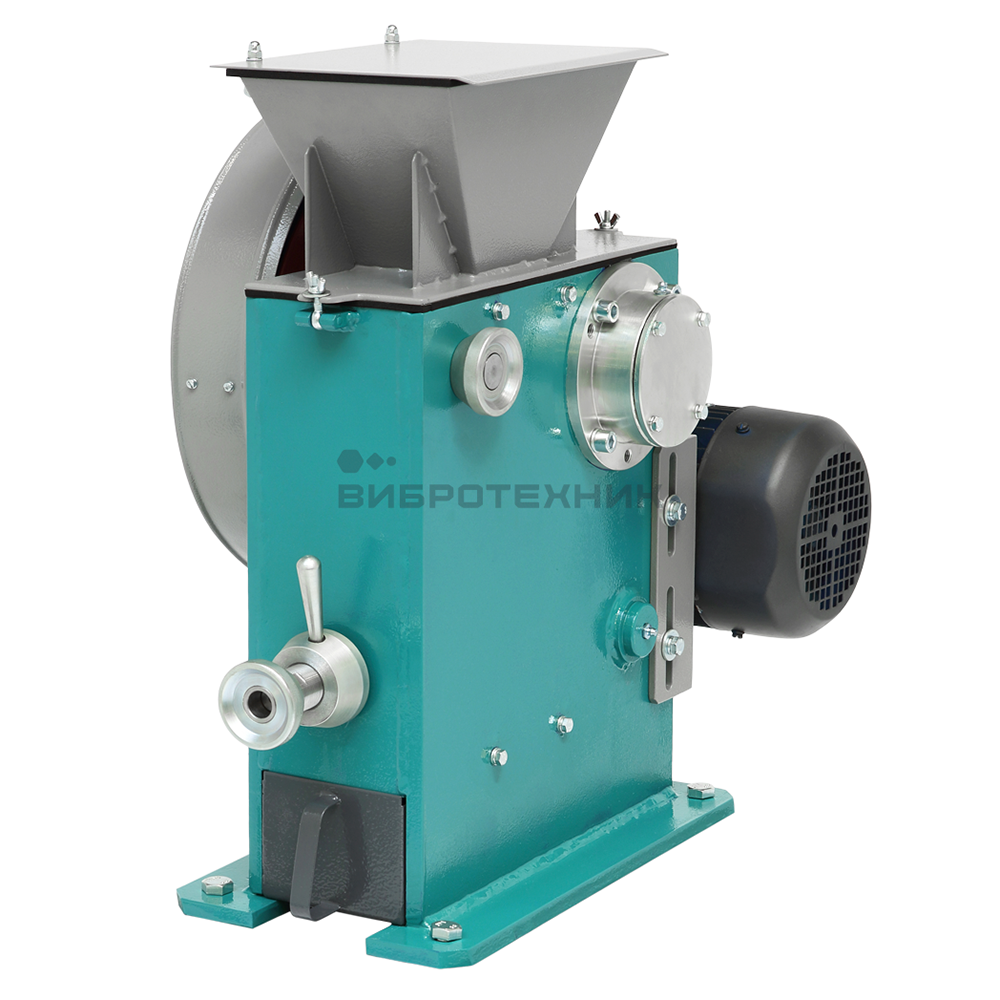

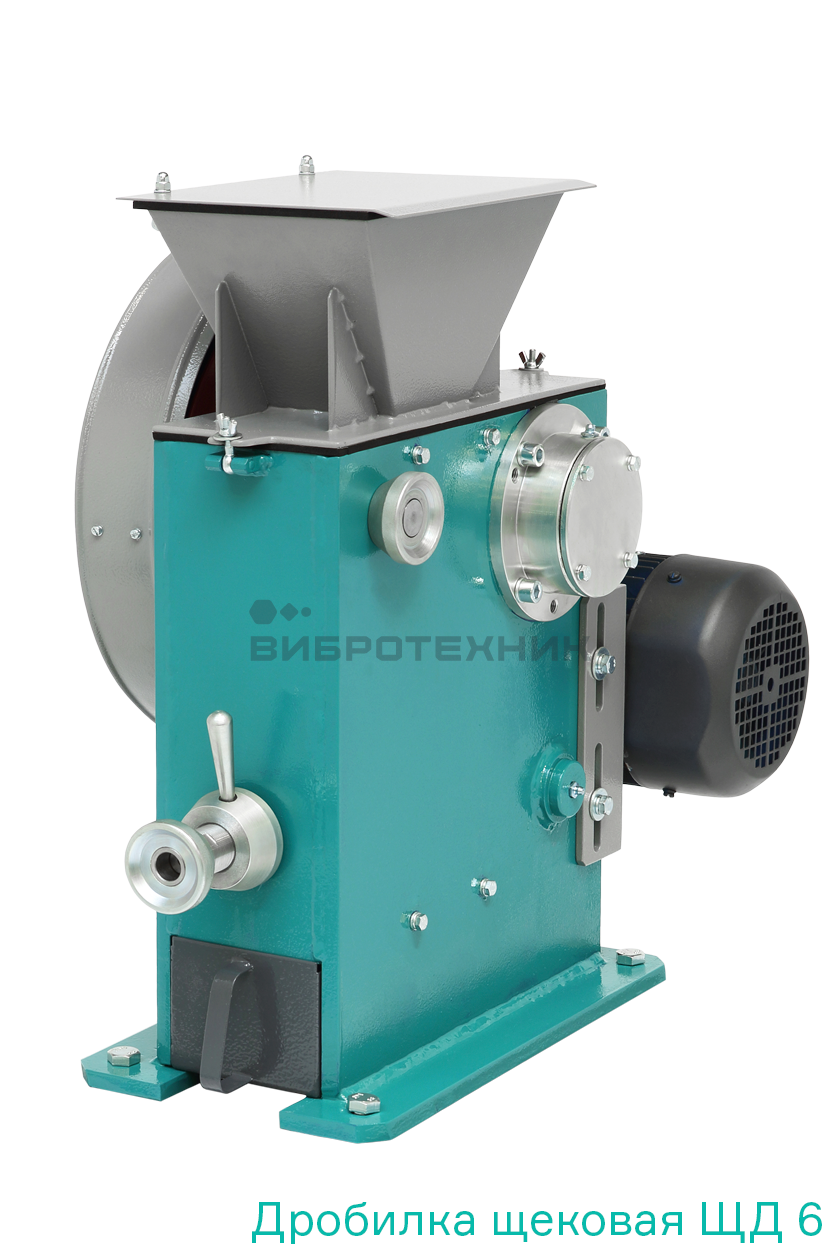

Дробилка щековая лабораторная ЩД 6

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Напряжение, В	380
  Мощность, Вт	1100
  Объем	1.4, 10, 2.1, 6.5
  Средний размер частиц продукта дробления при минимальном зазоре между щеками, мм	0.5-1.0
  Размер частиц продукта дробления при минимальном зазоре между щеками, мм	90%<2.0
  Крупность исходного материала, мм, не более	50
  Твердость исходного материала, не более	8 ед. по Моосу
  Производительность, кг/ч	25-400
  Диапазон регулировки зазора между щеками, мм	2-15
  Материал щек - чугун/ сталь/ карбид вольфрама	ЧХ16М2/ 110Г13Л/ WC
  Твердость щек - чугун/ сталь/ карбид вольфрама	52-55/ 31-32 HRС/ 1180-1280 HV
  Модель пульта управления	МПУ3-02
  Шаг резьбы	3 мм

• Описание

  ЩД 6 — щековая дробилка со сложным качанием щеки. Материал разрушается за счет деформаций сжатия и сдвига. Крупность дробленого материала определяется зазором между щеками в нижней части и физическими свойствами материала.

  В состав дробилки входят загрузочный бункер, корпус, основание, шатун, приемная емкость и электродвигатель. Внутри корпуса расположены две щеки: неподвижная закреплена на основании, подвижная — на шатуне. Положение основания в нижней части определяется регулировочным устройством. Винт устройства упирается в основание через упор со срезным штифтом, который предохраняет дробилку от поломки при попадании недробимого тела.

  Крутящий момент от электродвигателя передается через ременную передачу на эксцентриковый вал, на котором смонтирован шатун с подвижной щекой.

  Принцип работы. Материал подается в загрузочный бункер, откуда поступает в рабочее пространство между щеками. Ребристая верхняя поверхность щек увеличивает удельное давление на частицы в зоне предварительного дробления. Нижние гладкие поверхности образуют параллельную зону доизмельчения, в которой получается продукт требуемой крупности.

  При вращении эксцентрикового вала подвижная щека перемещается относительно неподвижной. При сближении щек материал измельчается, при отходе подвижной щеки перемещается в дробилке и разгружается. Продукт дробления собирается в приемную емкость под зоной разгрузки.

  Варианты исполнения.

  • Изготовление загрузочного бункера, приемной емкости и футеровочных броней из нержавеющей стали марки 12Х18Н10Т (аналог DIN 1.4541).
  • Дополнительная комплектация патрубком для продувки.
  • Дополнительная комплектация блоком пылеулавливания БПУ с зонтом.
  • Дополнительная комплектация проходной воронкой, приемной емкостью объемом 10 л и опорной тумбой.
  • Изготовление с щеками из карбида вольфрама.

  Специсполнения.

  • ЩД 6 с двигателем во взрывозащищенном исполнении.
  • Изготовление с электродвигателем мощностью 1,5 кВт.

• Документы

  • Скачать руководство по эксплуатации
  • Скачать описание товара

• Видео

• Особенности

  Эффективность дробления. Сопряжение зубьев щек «зуб-впадина» обеспечивает высокую производительность дробления.

  Удобство очистки. Быстросъемный загрузочный бункер. В корпусе предусмотрено технологическое отверстие для продувки дробилки.

  Безопасность обслуживания. Вращающиеся детали и узлы закрыты кожухами. Крышка загрузочного бункера снижает вероятность вылета частиц материала.

  Малые габариты. Небольшие размеры и вес дробилки позволяют использовать ее в качестве настольного оборудования.

  Удобство регулировки. Упорная резьба снижает вероятность заклинивания регулировочного узла. Шаг резьбы 3 мм позволяет быстро изменять зазор между щеками. Контргайка фиксирует заданный зазор.

  Приемная емкость. Опорная тумба с приемной емкостью объемом 10 л доступна в качестве дополнительной комплектации.

  Качественные запчасти. Подвижная и неподвижная щеки изготовлены из высокопрочного серого чугуна ЧХ16М2 и взаимозаменяемы. Футеровочные брони и клинья изготовлены из износостойкой стали 65Г. Возможно изготовление щек из карбида вольфрама WC; это повышает их ресурс и позволяет дробить более твердые материалы.

  Комплектация сократителем. Объединение щековой дробилки ЩД 6 и сократителя СА в единый технологический комплекс ДСА на базе ЩД 6 позволяет одновременно дробить и сокращать пробу, исключает этап перегрузки, снижает пыление и повышает производительность работы.

  Комплект лотков. Дробильно-сократительный агрегат укомплектован несколькими типами лотков:

  • 3 лотка на 1/4 пробы;
  • 1 лоток на 1/8 пробы;
  • 1 лоток с перегородкой для регулировки степени сокращения от 1/8 до 1/80 общего объема пробы.

  Допускается комплектация лотками иного объема по спецзаказу.

• Применение

  Отрасли применения: горнодобывающая, металлургическая, строительная, химическая и фармацевтическая.

  Примеры материалов: ферросплавы, руды, шлаки, гранит, мрамор, известняк, уголь, кокс, стекло, керамика и опал.

• Комплектация

  Базовый комплект поставки:

  • Дробилка щековая ЩД 6 в сборе.

  Рекомендуемый комплект поставки:

  • Базовый комплект.
  • Пульт управления МПУ3-02.
  • Стойка напольная для МПУ, СМПУ.
  • Щека (чугун ИЧХ16М2/ИЧХ28Н2) — 2 шт.
  • Клин — 2 шт.
  • Броня — 2 шт.
  • Срезной штифт — 10 шт.
  • Тумба ЩД 6 с приемной емкостью 18 л.
  • Дополнительная приемная емкость 10 л.
  • Совок большой 1,0 л.
  • Тара и упаковка.
