Описание
| Производитель: | Челэнергоприбор, Россия |
| Номер в реестре СИ | 67447-17 |
| Гарантия | 18 месяцев |

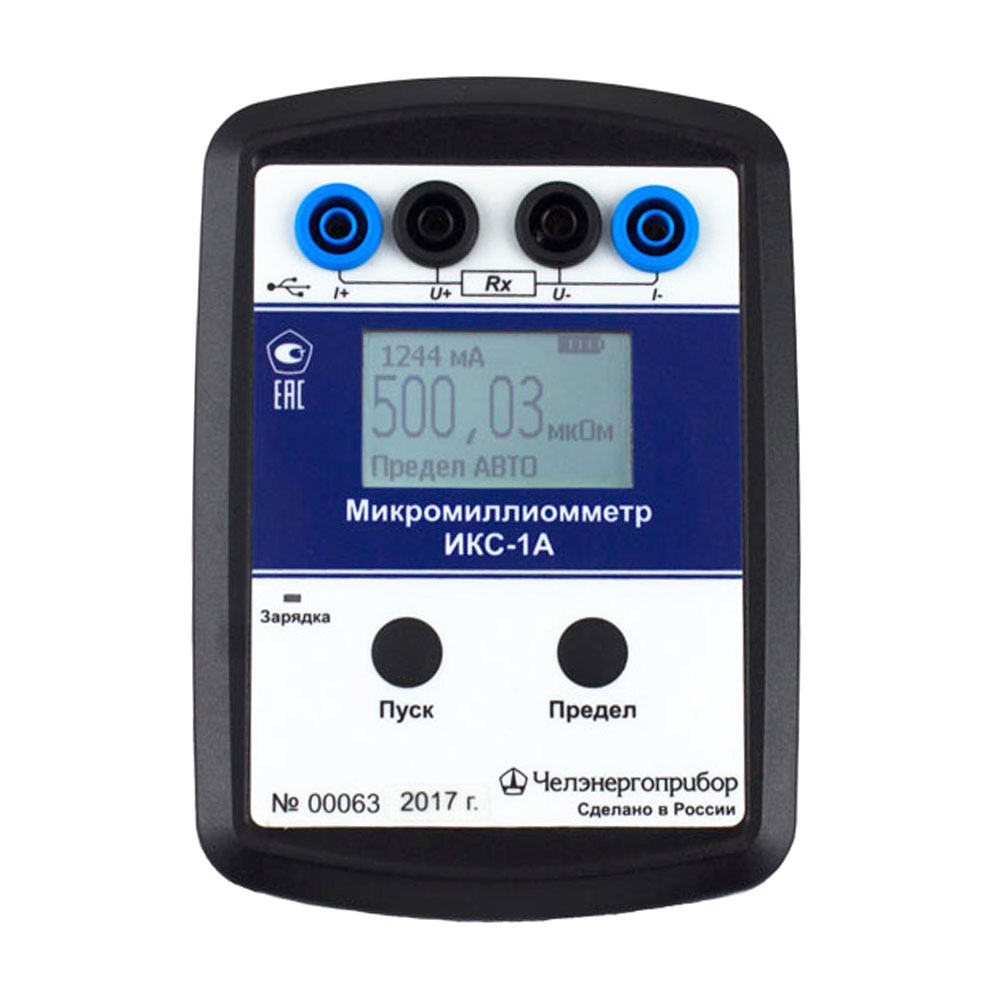

Малогабаритный микромиллиомметр ИКС-1А предназначен для оперативного измерения электрического сопротивления постоянному току, в первую очередь переходного сопротивления болтовых и сварных соединений, разъемов. Прибор позволяет также измерять электрическое сопротивление низкоиндуктивных и индуктивных цепей машин и аппаратов в диапазоне от 1 мкОм до 200 Ом.
Также может использоваться для контроля сопротивления металлосвязи для качественной оценки надежности контакта между отдельными элементами, образующими заземление.
В приборах, начиная с 2019 года выпуска доступен режим «АВТО Контакт» для запуска непрерывного процесса измерения (когда обе руки заняты измерительными щупами).
Спектр применения микромиллиомметра ИКС-1А Базовый
- Измерение болтовых, сварных, контактных сопротивлений.
- Контроль сопротивления металлосвязи.
- Диагностика обмоток мотор-генераторов гибридных автомобилей.
- Контроль электрического сопротивления колесных пар (полностью соответствует ГОСТ 31536-2012).
- В комплектации «Энергетик» прибор позволяет измерять сопротивления обмоток трансформаторов мощностью до 1000 кВА в сетях 0,4-10 кВ.
Особенности микромиллиомметра ИКС-1А Базовый
- Высокая точность измерения во всем диапазоне.
- Режим «АВТО Контакт» для запуска непрерывного процесса измерения (когда обе руки заняты измерительными щупами).
- Встроенный аккумулятор позволяет проводить сотни измерений без подзарядки.
- Связь с ПК по USB-интерфейсу для зарядки аккумулятора, настройки прибора и проведения измерений.
- Малая масса 0,25 кг и габариты 140х100х35 мм.
- Межповерочный интервал 3 года.
Программное обеспечение микромиллиомметра ИКС-1А Базовый
Программное обеспечение ИКС1А-Клиент предназначено для настройки микромиллиомметра ИКС-1А, проведения удалённых измерений сопротивления с сохранением результатов.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Измерительный прибор | 1 шт. |
| 2 | Измерительные провода длиной 1,5 м с зажимами типа «крокодил» с шириной схвата до 25 мм | 2 шт. |
| 3 | Провод USB для подключения к блоку питания или ПК | 1 шт. |
| 4 | Блок питания с USB-выходом | 1 шт. |
| 5 | Руководство по эксплуатации и паспорт | 1 шт. |
| 6 | Сумка для переноски прибора и принадлежностей | 1 шт. |
Дополнительная комплектация микромиллиомметра ИКС-1А Базовый
| № | Наименование |
|---|---|
| 1 | Измерительные провода длиной 3 м с разделенными токовыми зажимами типа «крокодил» и потенциальными щупами |
| 2 | Измерительные провода длиной 1,5 м с двухконтактными штыревыми щупами |
| 3 | Измерительные провода длиной 3 м с зажимами типа «крокодил» с шириной схвата до 40 мм |
| 4 | Измерительные провода длиной 3 м с подпружиненным штыревым щупом |
| 5 | Измерительные провода длиной 1,5 м с зажимами типа «крокодил» с шириной схвата до 25 мм |
| 6 | Измерительные провода длиной 12 м с зажимами типа «крокодил» и шириной схвата до 40 мм |
| 7 | Щупы типа «пинцет» с измерительными проводами длиной 0,5 м |
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон измеряемого электрического сопротивления | 1 мкОм…200 Ом |
| Допускаемая основная относительная погрешность измерения не превышает: | |
| — для поддиапазона до 10 мОм | ±(0,1+0,02(10/R-1))%, где R — измеренное значение сопротивления, мОм |
| — для остальных поддиапазонов | ±0,1% |
| Измерительный ток | 10 мА…1,2 А |
| Время готовности к работе, не более | 2 с |
| Время одного измерения, не более | 3 с |
| Габариты прибора | 140х100х35 мм |
| Масса без измерительных проводов, не более | 0,25 кг |
| Температура окружающей среды, рабочая | от -20 до +55°С |
| Дисплей с разрешением | 128х64 |
| Питание прибора | автономное |
| Заряд аккумулятора | от сети 220 В, 50 Гц или от порта USB ПК |
| Одного заряда аккумулятора достаточно для проведения не менее | 160 замеров |
| Наличие режима длинного измерения для индуктивных цепей и выключателей со встроенными трансформаторами тока с длительностью 10…20 c | да |
| Наличие режима «АВТО Контакт» для запуска непрерывного процесса измерения (когда обе руки заняты измерительными щупами) | да |
