Трассотечеискатель Успех ТПТ-522Н

Цена: 144904
Количество:
WC_Product_Simple Object ( [object_type:protected] => product [post_type:protected] => product [cache_group:protected] => products [data:protected] => Array ( [name] => Трассотечеискатель Успех ТПТ-522Н [slug] => trassotecheiskatel-uspekh-tpt-522 [date_created] => WC_DateTime Object ( [utc_offset:protected] => 18000 [date] => 2016-11-16 05:21:33.000000 [timezone_type] => 1 [timezone] => +00:00 ) [date_modified] => WC_DateTime Object ( [utc_offset:protected] => 18000 [date] => 2017-07-13 13:13:19.000000 [timezone_type] => 1 [timezone] => +00:00 ) [status] => publish [featured] => [catalog_visibility] => visible [description] =>
Производитель: Россия
Гарантия: 1 год
Метрологическая поверка: Не включена в цену

Комплект с интеллектуальным алгоритмом выявления утечек, решающий задачи на металлических и неметаллических трубопроводах

В одном приборе совмещены генератор электромагнитных импульсов и генератор ударной установки.

Рекомендуемые области применения

  • Теплосети
  • Водоканал
  • Газораспределительные сети

Назначение

  • Определения местоположения и глубины залегания скрытых коммуникаций (металлических и неметаллических трубопроводов, кабельных линии) на глубине до 6 м и удалении более 5 км от места подключения генератора.
  • Трассировка коммуникаций в канальной и бесканальной прокладке электромагнитным и акустическим методами.
  • Определения мест повреждения кабельных линий электромагнитным и акустическим методами.
  • Обследования участков местности перед проведением земляных работ.
  • Обнаружения мест разгерметизации трубопроводов на глубине до 3 м.

Особенности

Трассотечеискатель "Успех ТПТ-522Н" – универсальный многофункциональный комплект, в котором объединены три устройства:

1. Трассоискатель с акустическим датчиком

  • Использованием в работе генератора переменной мощности "АГ-144.1" (7,5 Вт –180 Вт) и механизма ударного "УМ-112М" (единственного в России).
  • Полным отсутствием паразитных наводок на соседние объекты (трубы).
  • Очень высокой точностью локализации.

Акустический метод применяется при определении мест расположения металлических и неметаллических трубопроводов, он незаменим при трассировке металлических трубопроводов в условиях высоких индустриальных помех, когда затруднена электромагнитная локализация (находящиеся рядом коммуникации, такие как трубы, кабели, металлические предметы; индустриальные помехи, такие как линии электропередач, железнодорожные и трамвайные линии и т.д.)

2. Трассоискатель с электромагнитным датчиком

  • Возможность выбора мощности от 7,5 до 180 Вт.
  • Автоматическое согласование с нагрузкой, что позволяет выдавать определенную мощность сигнала в случайную нагрузку.
  • Применяется генерация переменного синусоидального тока (постоянными или кратковременными импульсами).
  • Длительное время работы (до 18 часов при выборе малой мощности).

3. Течеискатель с акустическим датчиком

  • высокая чувствительность акустического датчика.

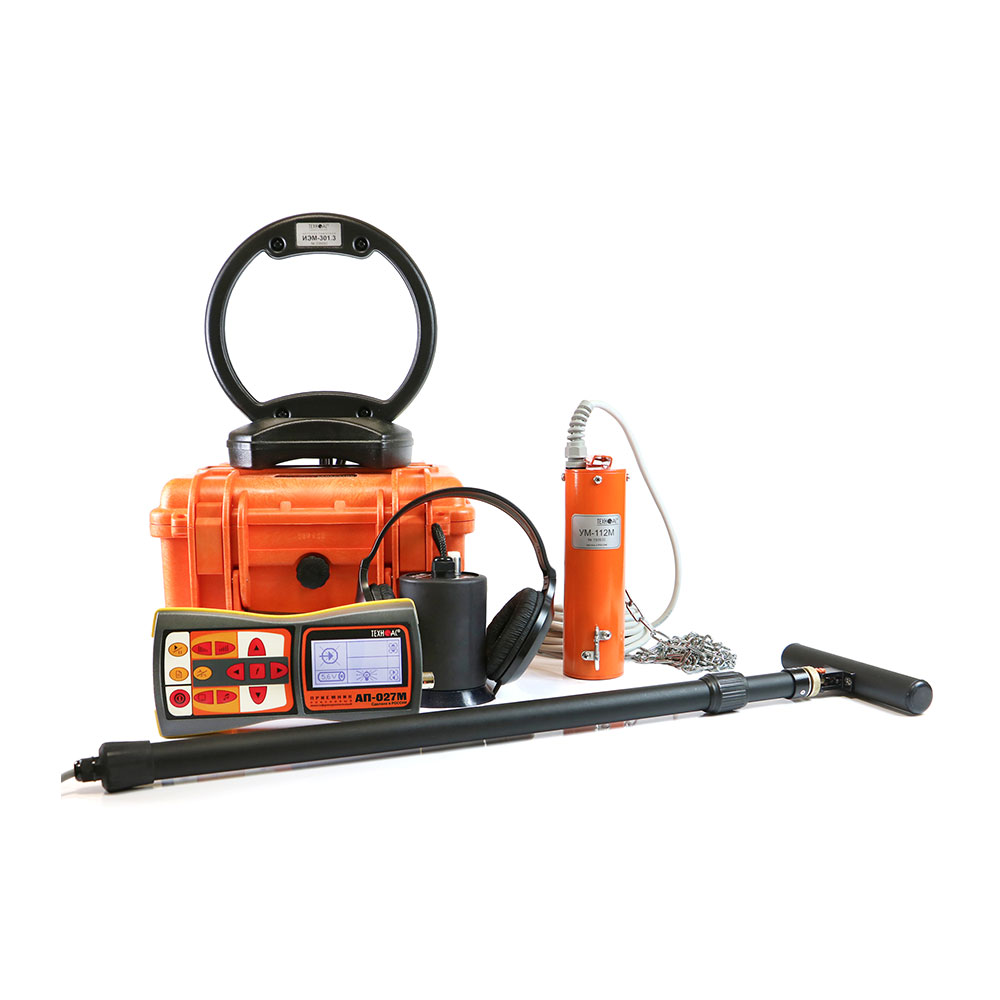

Состав комплекта

  • Генератор "АГ-144.1"
  • Приемник "АП-027"
  • Электромагнитный датчик "ЭМД-247"
  • Комплект акустического датчика "АД-227"
  • Антенна рамочная "ИЭМ-301.3"
  • Ударный механизм "УМ-112М"
  • Головные телефоны
  • Сумка

Внимание! С целью повышения эффективности работы течетрассопоискового оборудования марок "Успех" и "Атлет" с акустическим датчиком "АД-227" проведена доработка конструкции акустического датчика и с 1 июня 2016 года акустический датчик "АД-227" поставляется со съемной ручкой и сменными наконечниками.

Дополнительное оборудование

  • Датчик контроля качества изоляции "ДКИ-117"
  • Датчик-определитель дефектов коммуникаций "ДОДК-117"
  • Клещи индукционные "КИ-110"
  • Накладная рамка "НР-117"
  • Комплект "АДМ-227"
  • Площадка для установки АД в снег или мягкий грунт

Генератор "АГ-144.1"
Частоты генерируемого сигнала, Гц
Частоты SIN f1 / f2 / f3, ±0,1% 512/1024/8192
Частоты следования ударов нч / сч / вч 0,5/1/2
Режимы генерации «SIN» «непрерыв»
«SIN» «»
«SIN» «3част»
«УДАР»
Выходные параметры синусоидальной генерации
Максимальное выходное напряжение, В
при автономном питании
с добавлением внешнего аккумулятора 12/24В
- при питании от сетевого блока
220
330
140
Выходная мощность, Вт
при автономном питании
с добавлением внешнего аккумулятора 12/24В
- при питании от сетевого блока
От 7,5 до 120
От 45 до 180
От 18 до 72
Допустимое сопротивление нагрузки любое (0…∞)
Согласование с нагрузкой автоматическое
Источники питания Встроенный акк.комплект
Сетевой блок питания
Габаритные размеры электронного блока (кейса), не более, мм 250х215х165
Вес электронного блока, не более, кг 8,2
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации минус 30…+45ºС
Класс климатической защиты IP54

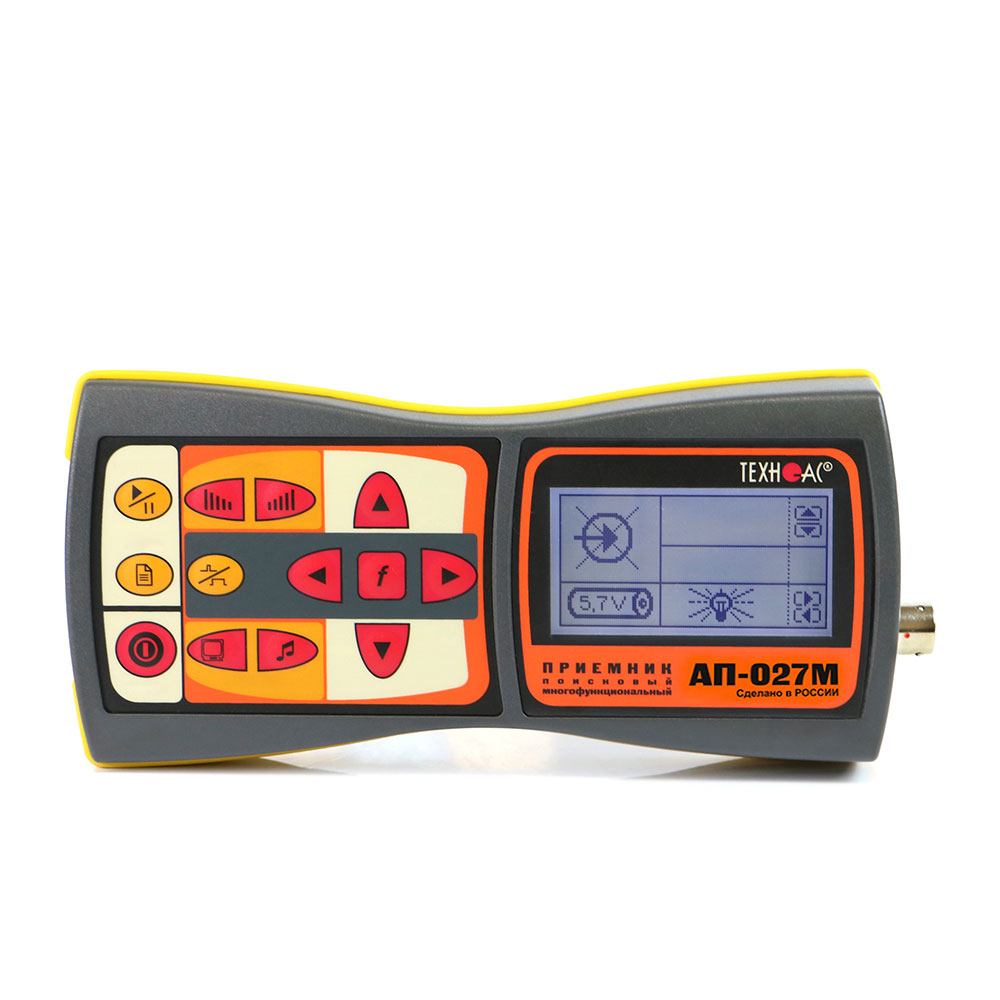

Приемник "АП-027"
ПАРАМЕТР ДАТЧИКИ
ЭМД/ДКИ/ДОДК/КИ АД
Вид работы в зависимости от датчика Определяется автоматически, при подключении датчика
Вид принимаемого сигнала Выбирается оператором как «непрерывный / импульсный» Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц.
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.
«Широкая полоса» (частотный диапазон) 0,05…8,6 кГц 0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала 100 dB 120 dB
Визуальная индикация ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
Головные телефоны -синтезированный звук ЧМ. -
Встроенный излучатель - синтезированный звук ЧМ.
Питание Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее 20 часов
Допустимый диапазон температур окружающей среды при эксплуатации -20ºС…+50ºС
Класс защиты от внешних воздействий IP54
Габаритные размеры электронного блока 220*102*42 мм
Масса электронного блока, не более 0,46 кг



Электромагнитный датчик "ЭМД-247"
Тип преобразователя резонансная ферритовая магнитная антенна
Частота резонанса, Гц 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания от приемника
Коммутация резонанса принудительная (управляется приемником)

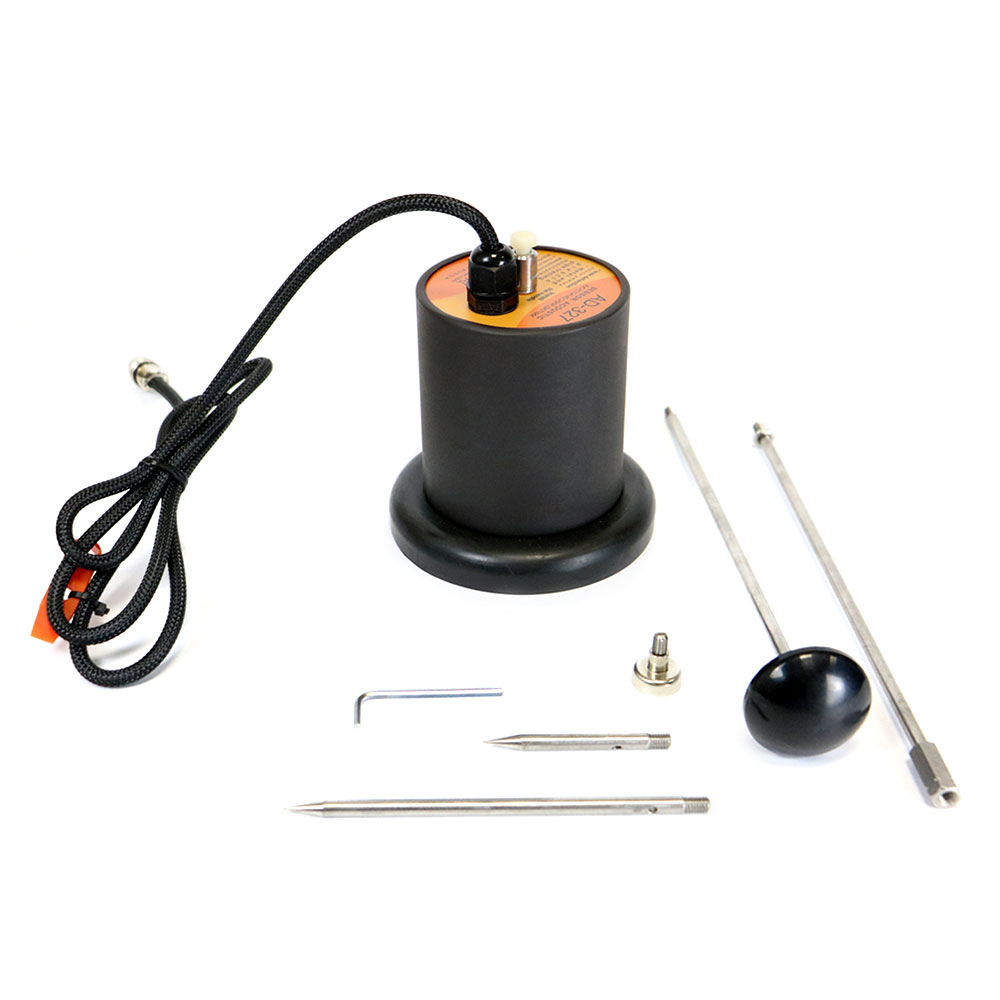

Датчик акустический "АД-227"
Чувствительность, V/g 5
Габаритные размеры прибора, не более, мм 105х75
Масса, не более, кг 1,5



Индуктивная антенна "ИЭМ-301.3"
Максимальная мощность, подводимая к «рамке», не более Вт 10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36
Тип корпуса пластмассовый, герметичный

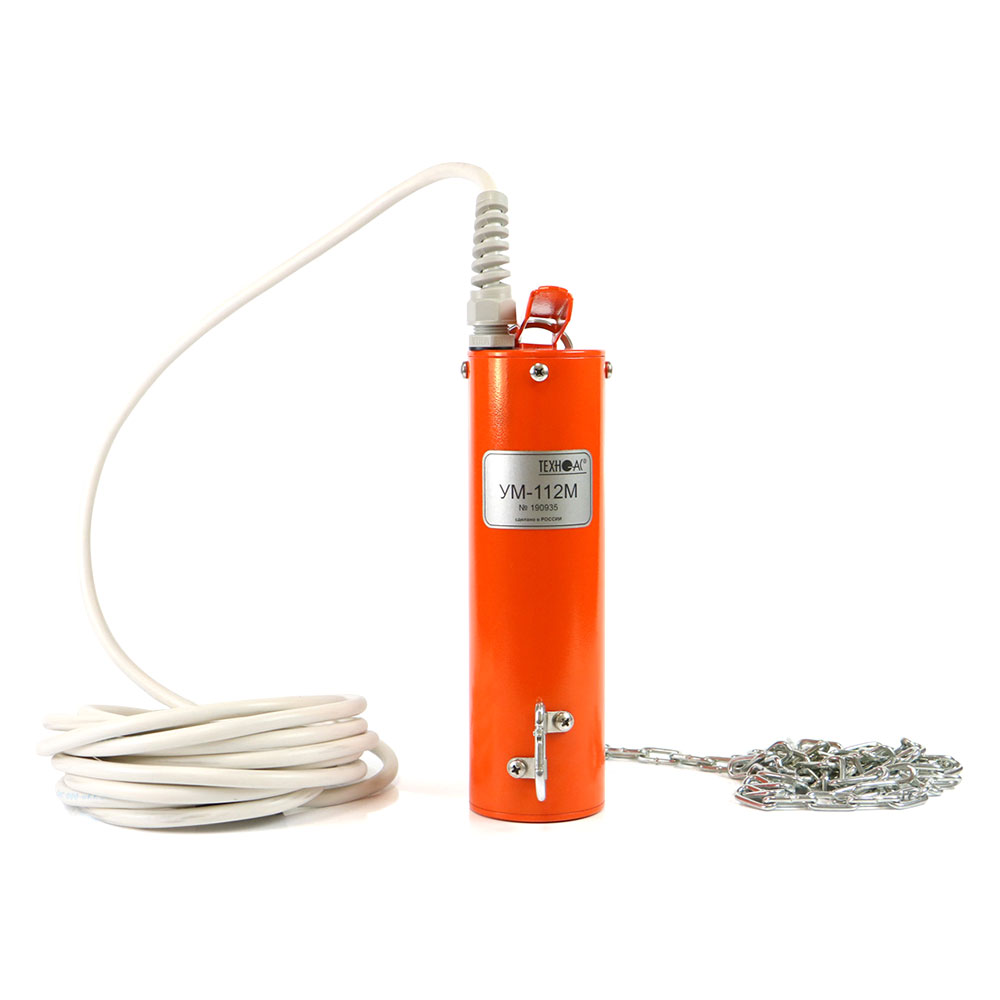

Механизм ударный "УМ-112М"
Рабочее положение крепления ударного механизма на трубу:
допустимое -
оптимальное для максимальной дальности трассировки -

любое
верхнее
Длина соединительного кабеля, не менее, м 5
Диаметр исследуемой трубы, мм от 50
Габаритные размеры, не более, мм 90 х 200
Масса комплекта, не более, кг 3

Руководство по эксплуатации
