Трассотечеискатель Успех АТГ-525.60Н

Цена: 128856
Количество:
WC_Product_Simple Object ( [object_type:protected] => product [post_type:protected] => product [cache_group:protected] => products [data:protected] => Array ( [name] => Трассотечеискатель Успех АТГ-525.60Н [slug] => trassotecheiskatel-uspeh-atg-525-60n [date_created] => WC_DateTime Object ( [utc_offset:protected] => 18000 [date] => 2017-01-23 08:33:14.000000 [timezone_type] => 1 [timezone] => +00:00 ) [date_modified] => WC_DateTime Object ( [utc_offset:protected] => 18000 [date] => 2017-07-13 13:18:37.000000 [timezone_type] => 1 [timezone] => +00:00 ) [status] => publish [featured] => [catalog_visibility] => visible [description] =>
Производитель: Россия
Гарантия: 1 год
Метрологическая поверка: Не включена в цену

Комплект с интеллектуальным алгоритмом выявления утечек и генератором средней мощности

Рекомендуемые области применения

  • ЖКХ
  • Теплосети
  • Водоканал

Назначение

  • Определения местоположения и глубины залегания скрытых коммуникаций (кабельные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 5 км от места подключения генератора.
  • Определения мест повреждения кабельных линий.
  • Обследования участков местности перед проведением земляных работ.
  • Обнаружения мест разгерметизации трубопроводов на глубине до 3 м.

Трассотечеискатель "Успех АТГ-525.60Н" – универсальный многофункциональный комплект, в котором объединены три устройства:

  1. Трассоискатель с электромагнитным датчиком.
  2. Комплект для поиска повреждений кабеля акустическим методом.
  3. Течеискатель с акустическим датчиком.

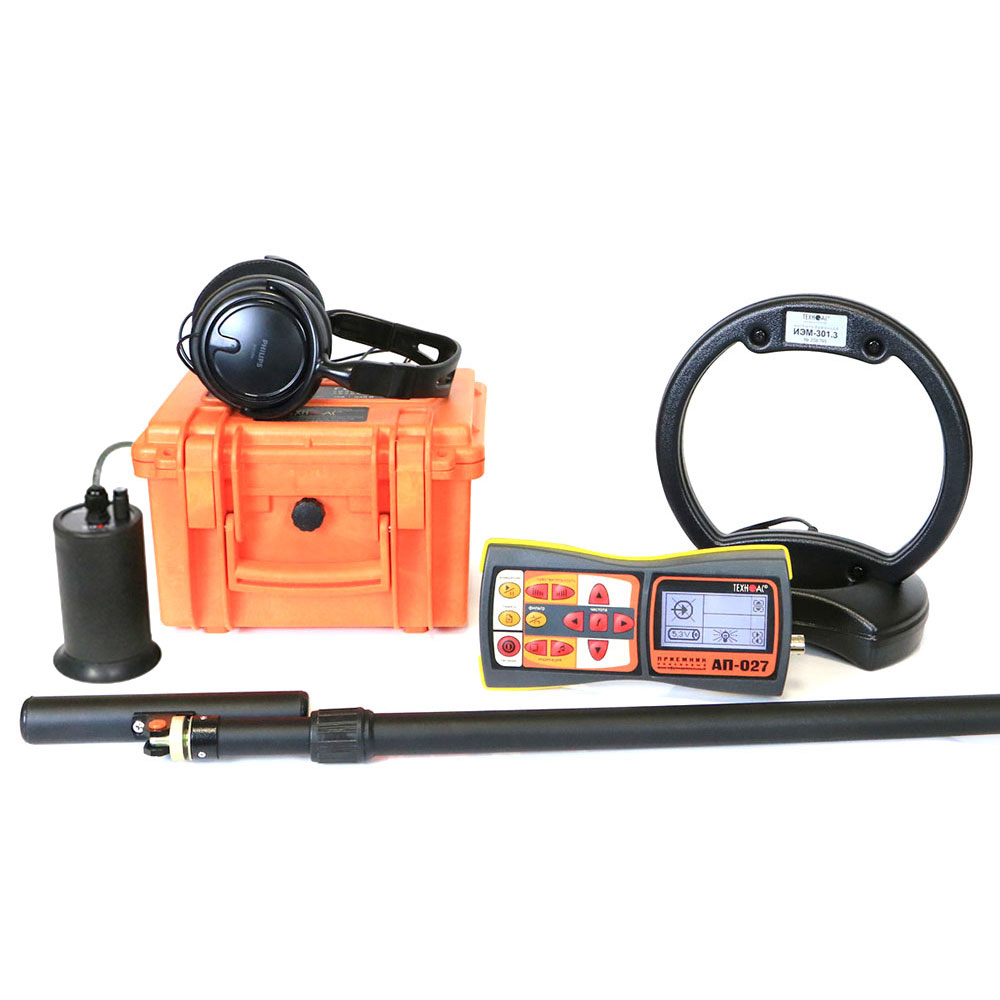

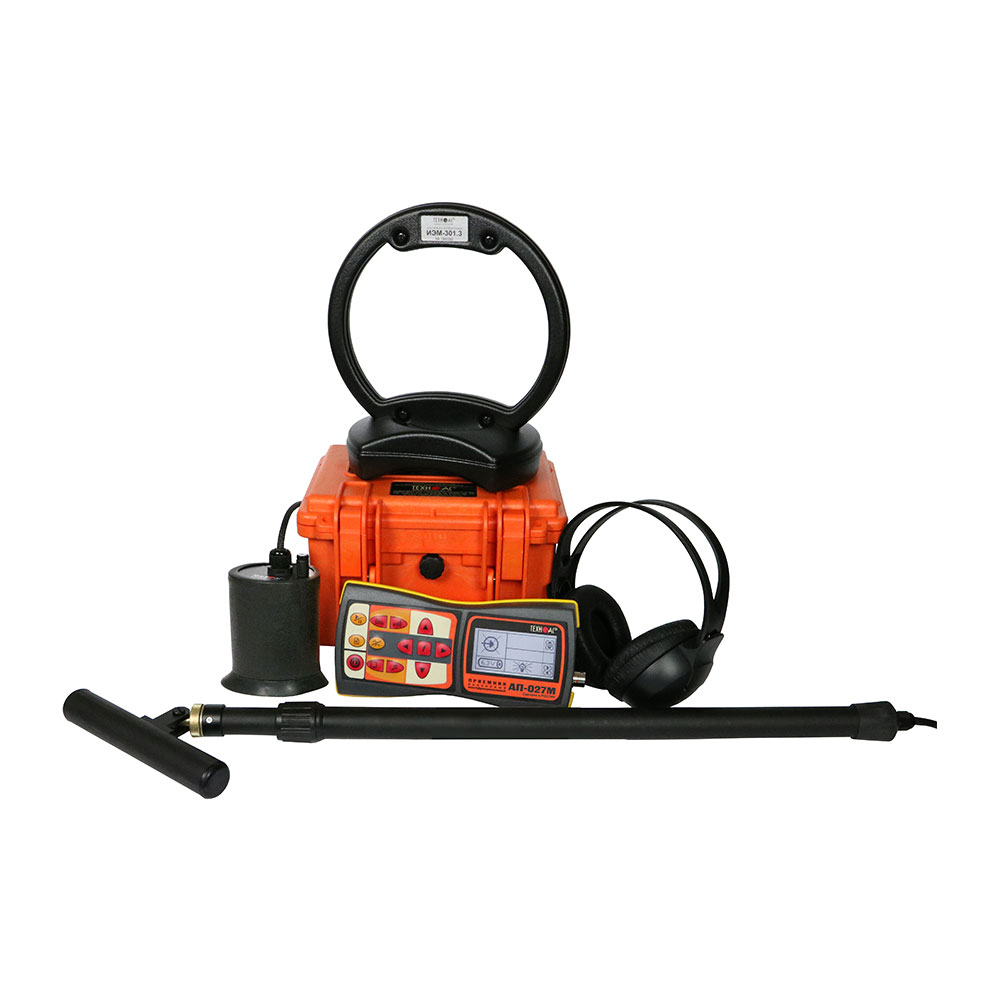

Состав комплекта

  • Генератор "АГ-144.1"
  • Приемник "АП-027"
  • Электромагнитный датчик "ЭМД-247"
  • Антенна рамочная "ИЭМ-301.3"
  • Комплект акустического датчика "АД-227"
  • Головные телефоны
  • Сумка

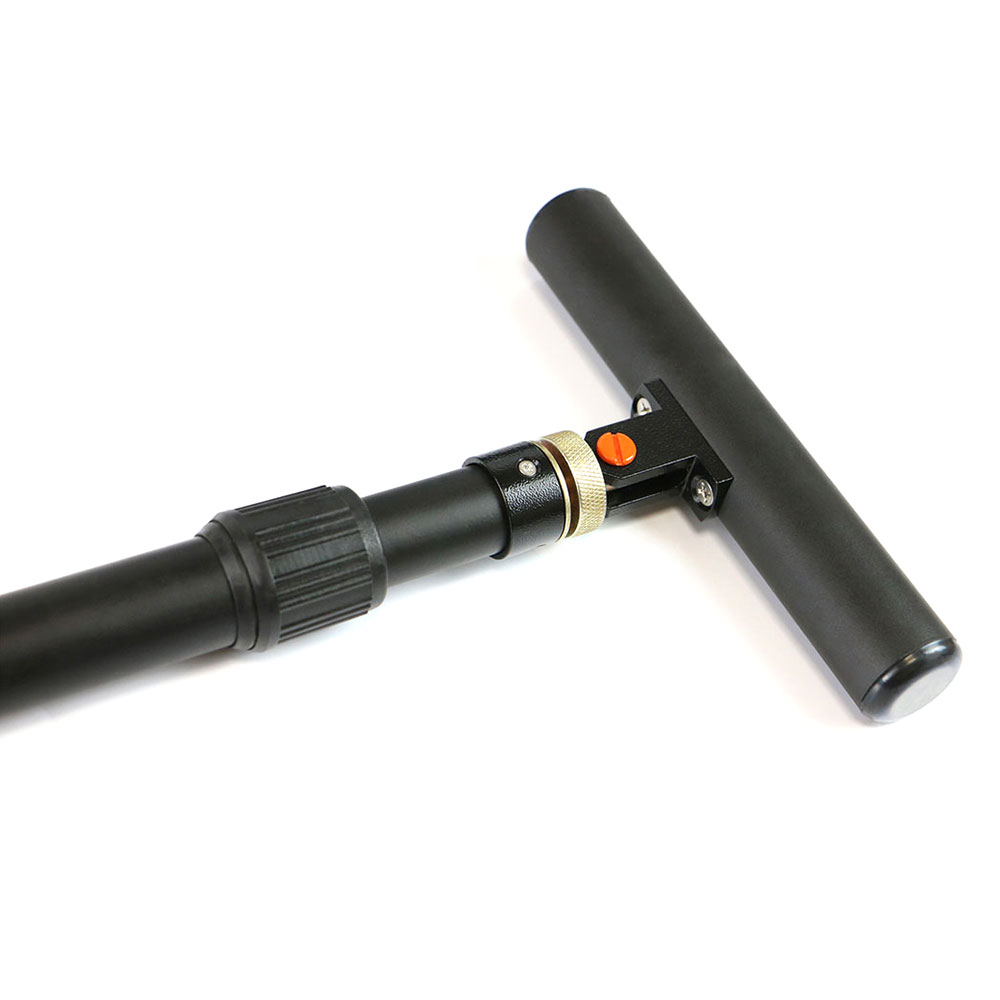

Внимание! С целью повышения эффективности работы течетрассопоискового оборудования марок "Успех" и "Атлет" с акустическим датчиком "АД-227" проведена доработка конструкции акустического датчика и с 1 июня 2016 года акустический датчик "АД-227" поставляется со съемной ручкой и сменными наконечниками.

Дополнительное оборудование

  • Датчик контроля качества изоляции "ДКИ-117"
  • Датчик-определитель дефектов коммуникаций "ДОДК-117"
  • Клещи индукционные "КИ-110"
  • Накладная рамка "НР-117"
  • Комплект "АДМ-227"
  • Площадка для установки АД в снег или мягкий грунт

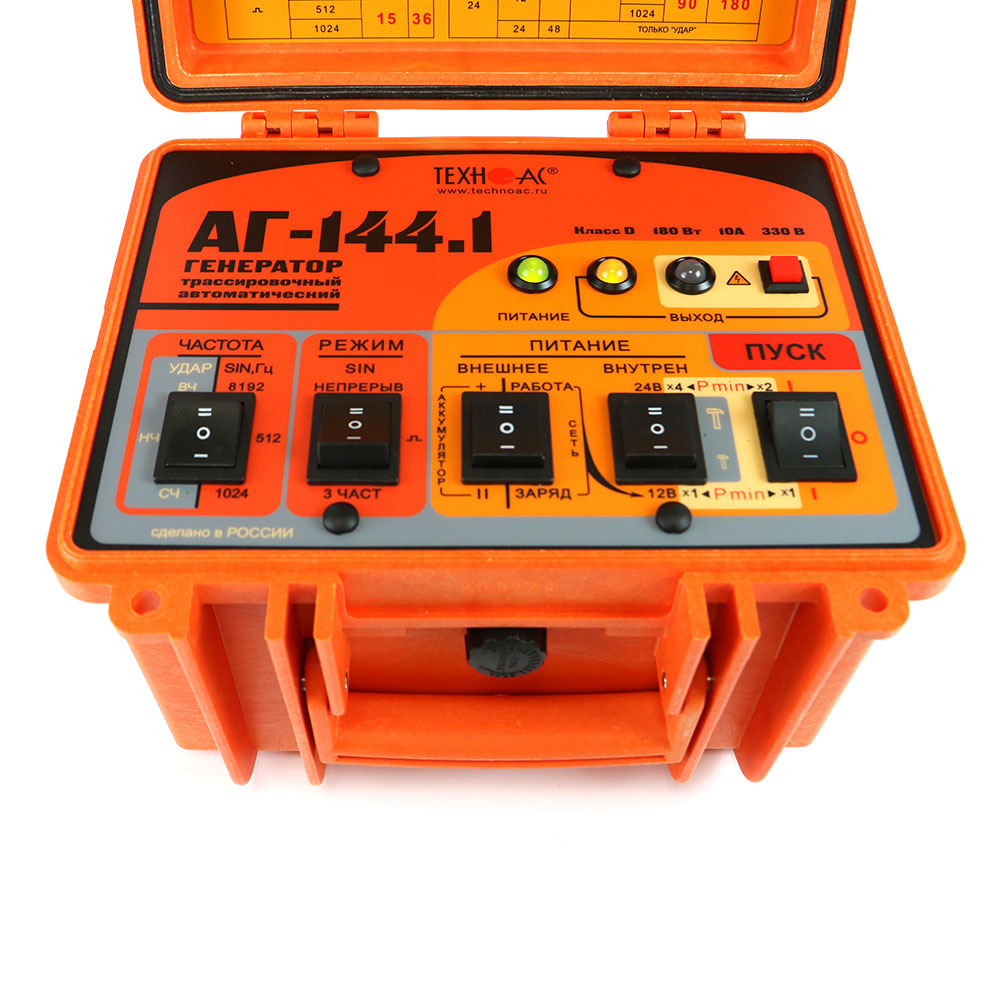

Генератор "АГ-144.1"
Частоты генерируемого сигнала, Гц
Частоты SIN f1 / f2 / f3, ±0,1% 512/1024/8192
Частоты следования ударов нч / сч / вч 0,5/1/2
Режимы генерации «SIN» «непрерыв»
«SIN» «»
«SIN» «3част»
«УДАР»
Выходные параметры синусоидальной генерации
Максимальное выходное напряжение, В
при автономном питании
с добавлением внешнего аккумулятора 12/24В
- при питании от сетевого блока
220
330
140
Выходная мощность, Вт
при автономном питании
с добавлением внешнего аккумулятора 12/24В
- при питании от сетевого блока
От 7,5 до 120
От 45 до 180
От 18 до 72
Допустимое сопротивление нагрузки любое (0…∞)
Согласование с нагрузкой автоматическое
Источники питания Встроенный акк.комплект
Сетевой блок питания
Габаритные размеры электронного блока (кейса), не более, мм 250х215х165
Вес электронного блока, не более, кг 8,2
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации минус 30…+45ºС
Класс климатической защиты IP54

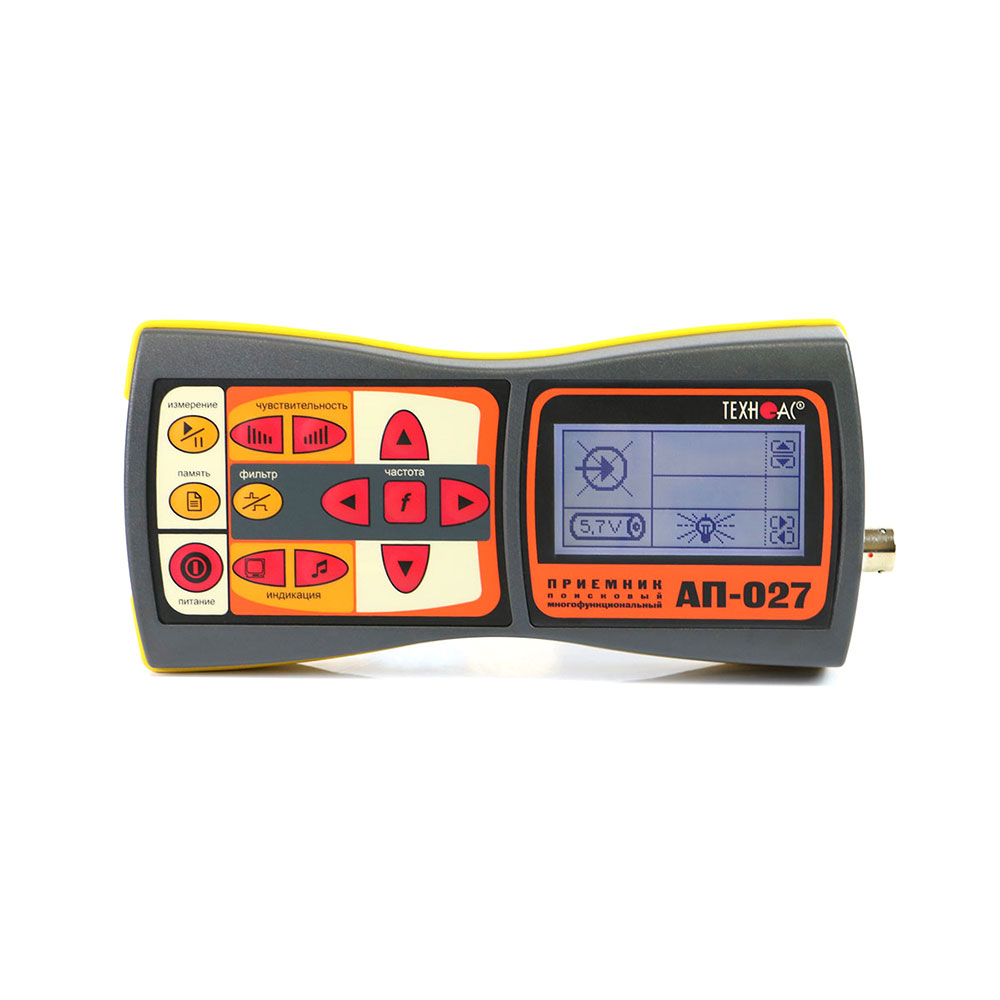

Приемник "АП-027"
ПАРАМЕТР ДАТЧИКИ
ЭМД/ДКИ/ДОДК/КИ АД
Вид работы в зависимости от датчика Определяется автоматически, при подключении датчика
Вид принимаемого сигнала Выбирается оператором как «непрерывный / импульсный» Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц.
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.
«Широкая полоса» (частотный диапазон) 0,05…8,6 кГц 0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала 100 dB 120 dB
Визуальная индикация ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
Головные телефоны -синтезированный звук ЧМ. -
Встроенный излучатель - синтезированный звук ЧМ.
Питание Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее 20 часов
Допустимый диапазон температур окружающей среды при эксплуатации -20ºС…+50ºС
Класс защиты от внешних воздействий IP54
Габаритные размеры электронного блока 220*102*42 мм
Масса электронного блока, не более 0,46 кг



Электромагнитный датчик "ЭМД-247"
Тип преобразователя резонансная ферритовая магнитная антенна
Частота резонанса, Гц 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания от приемника
Коммутация резонанса принудительная (управляется приемником)



Индуктивная антенна "ИЭМ-301.3"
Максимальная мощность, подводимая к «рамке», не более Вт 10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36
Тип корпуса пластмассовый, герметичный

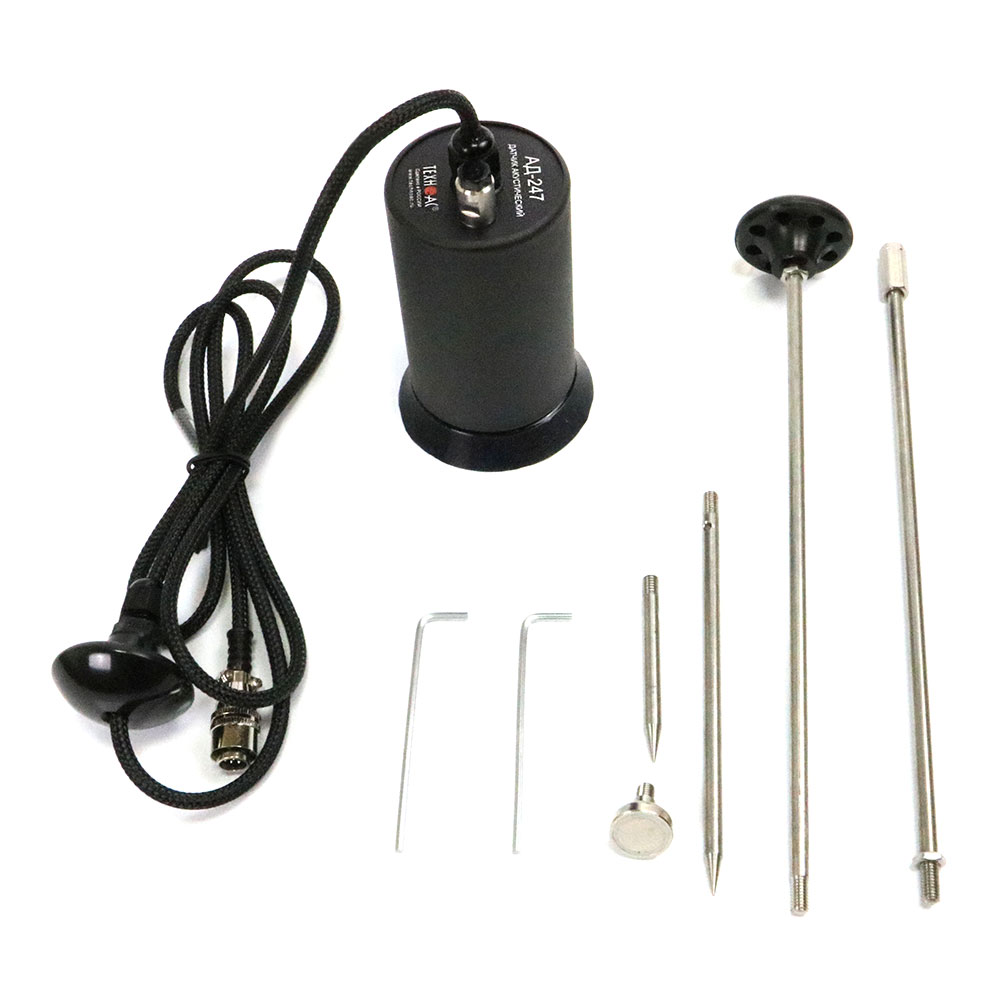

Датчик акустический "АД-227"
Чувствительность, V/g 5
Габаритные размеры прибора, не более, мм 105х75
Масса, не более, кг 1,5



Принцип работы

Режим трассопоиска:

Пассивный поиск: (трассопоиск без использования генератора)

Подключить головные телефоны и ЭМД к приемнику. Использовать режим «ШП», 50 Гц, 100 Гц. Работа в данном режиме позволяет обнаружить силовые кабели под напряжением (режим «ШП», затем 50 Гц), трубопроводы под катодной защитой и трубопроводы с перенаведенным излучением (режим «ШП», 100 Гц).

При работе оператора уровень сигнала анализируется по уровню шума в головных телефонах и стрелочному индикатору приемника.

Активный поиск: (трассопоиск с использования генератора)

Подключить головные телефоны и ЭМД к приемнику. Генератор представляет собой автоколебательную систему с мощным трансформаторным выходом, который служит для согласования с нагрузкой (кабель или трубопровод). Подключить генератор к нагрузке. Согласовать генератор с нагрузкой. Использовать режим «512», «1024», «8928», «х3». Па приемнике установить частоту аналогичную с генератором. Работа в данном режиме позволяет провести качественную трассировку коммуникаций (кабельных линий без напряжения, трубопровода)

Поиск места повреждения силового кабеля: (трассопоиск с использования генератора)

Поиск места повреждения силового кабеля можно осуществлять двумя методами: индукционным (ЭМД) и акустическим (АД). Подключить головные телефоны и ЭМД (АД) к приемнику. Подключить генератор к кабелю. Использовать режимы «512», «1024», «8928», «х3» (для индукционного метода); «ШП», «ФНЧ», «ПФ» (для акустического метода).

Режим течепоиска:

Подключить головные телефоны и АД к приемнику. Использовать режим «ШП», «ФНЧ», «ПФ». Механические колебания грунта, возникающие в результате течи из трубопровода, воспринимаются акустическим датчиком при помощи пьезоэлектрического преобразователя. Электрический сигнал поступает в электронный блок, откуда выводится на головные телефоны и на стрелочный индикатор. Оператор по максимальному сигналу на стрелочном индикаторе или по специфическому шуму свища определяет место положения разгерметизации трубопровода.
